Comprensione dei 9 tipi di celle di carico: una guida alla selezione ingegneristica

Il tipo di cella di carico non è una scelta del prodotto: è una decisione ingegneristica

Nelle fondazioni su pali di ponti, nei sistemi di supporto dei tunnel, nei progetti di sicurezza delle dighe e nel monitoraggio di fosse di fondazione profonde, il costo della scelta del sensore sbagliato, anche una sola volta, supera di gran lunga il risparmio derivante da un prezzo di acquisto inferiore. La scelta di un sensore di carico non riguarda semplicemente “quale marca acquistare”, ma piuttosto “quale principio fisico si adatta alla mia struttura portante”. Questo articolo esamina nove prodotti di sensori Kingmach, che coprono sia le tecnologie a filo vibrante (VW) che quelle a pressione differenziale, per aiutare gli ingegneri ad abbinare accuratamente le apparecchiature in base ai parametri fisici effettivamente misurati, come forza concentrata, stress distribuito, pressione dell'acqua interstiziale e livello dell'acqua, ed evitare l'errore comune di scegliere sensori che semplicemente "sembrano simili".”

Riferimento rapido del prodotto (Localizzatore rapido)

Quantità fisica misurata	Sensore consigliato	Tecnologia di base
Forza concentrata: foro passante per asta/cavo	Cella di carico cava JMZX-3XXXHAT	VW, Struttura anulare multistringa
Forza concentrata – Compressione diretta	Cella di carico solida JMZX-35XXHAT	VW, Struttura Solida Multistringa
Forza assiale: monitoraggio a lungo termine di aste/cavi	Misuratore di forza assiale JMZX-38XXAT	VW, Isolamento della deformazione
Forza assiale: fase di costruzione	Misuratore di forza assiale della cassaforma	VW, costruzione durevole
Pressione terrestre distribuita	Cella a pressione terrestre JMZX-50XXAT / 51XXAT	VW, superficie portante di grande superficie
Pressione dell'acqua nei pori: strato profondo	Piezometro JMZX-55XXHAT	VW, tipo incorporato
Livello dell'acqua: tubo di osservazione cablato	Misuratore di livello dell'acqua JMYC-67XXAD	Pressione differenziale, RS485
Livello dell'acqua: area wireless/remota	Misuratore del livello dell'acqua JMYC-67XXAWL	Pressione differenziale, 4G

Le tecnologie di rilevamento dietro la gamma

Due distinte tecnologie di rilevamento coprono questa gamma completa di nove prodotti. La tecnologia a filo vibrante (VW) costituisce la base per tutti i sensori di forza strutturale e i piezometri. All'interno di un sensore VW, un filo d'acciaio teso vibra ad una frequenza naturale. La deformazione dell'elemento elastico circostante sotto carico sposta la tensione del filo, che ne altera la frequenza di vibrazione. Questa relazione misurabile frequenza-forza costituisce la base della misurazione. La tecnologia VW domina le applicazioni di monitoraggio geotecnico e strutturale (SHM). La sua uscita basata sulla frequenza rimane completamente immune alle variazioni di resistenza del cavo, all'ingresso di umidità e alle interferenze elettromagnetiche (EMI). Queste esatte condizioni spesso invalidano i sensori estensimetrici resistivi nelle installazioni sul campo interrate, sommerse e di lunga durata.

La seconda famiglia utilizza la tecnologia di rilevamento della pressione differenziale. Un diaframma sensibile alla pressione si flette sotto la pressione idrostatica del liquido. Una CPU integrata e un convertitore AD a 16 bit trasformano questa deflessione fisica in un valore digitale del livello dell'acqua. Questa tecnologia è ideale per il monitoraggio del livello delle acque libere. Il design del cavo ventilato elimina le interferenze atmosferiche in modo che il sensore funzioni con precisione in presenza di variazioni barometriche. Questi sensori emettono segnali digitali wireless 4G o RS485 per stazioni remote non presidiate e raggiungono una risoluzione millimetrica nei tubi di livello dell'acqua. I piezometri a corda vibrante semplicemente non sono progettati per soddisfare questi specifici requisiti prestazionali in acque libere. In definitiva, la tecnologia di base fornisce la piattaforma, ma la specifica configurazione della forza del progetto determina l’esatto tipo di prodotto richiesto.

Tipo 1 - Cella di carico solida: l'inserto di compressione strutturale

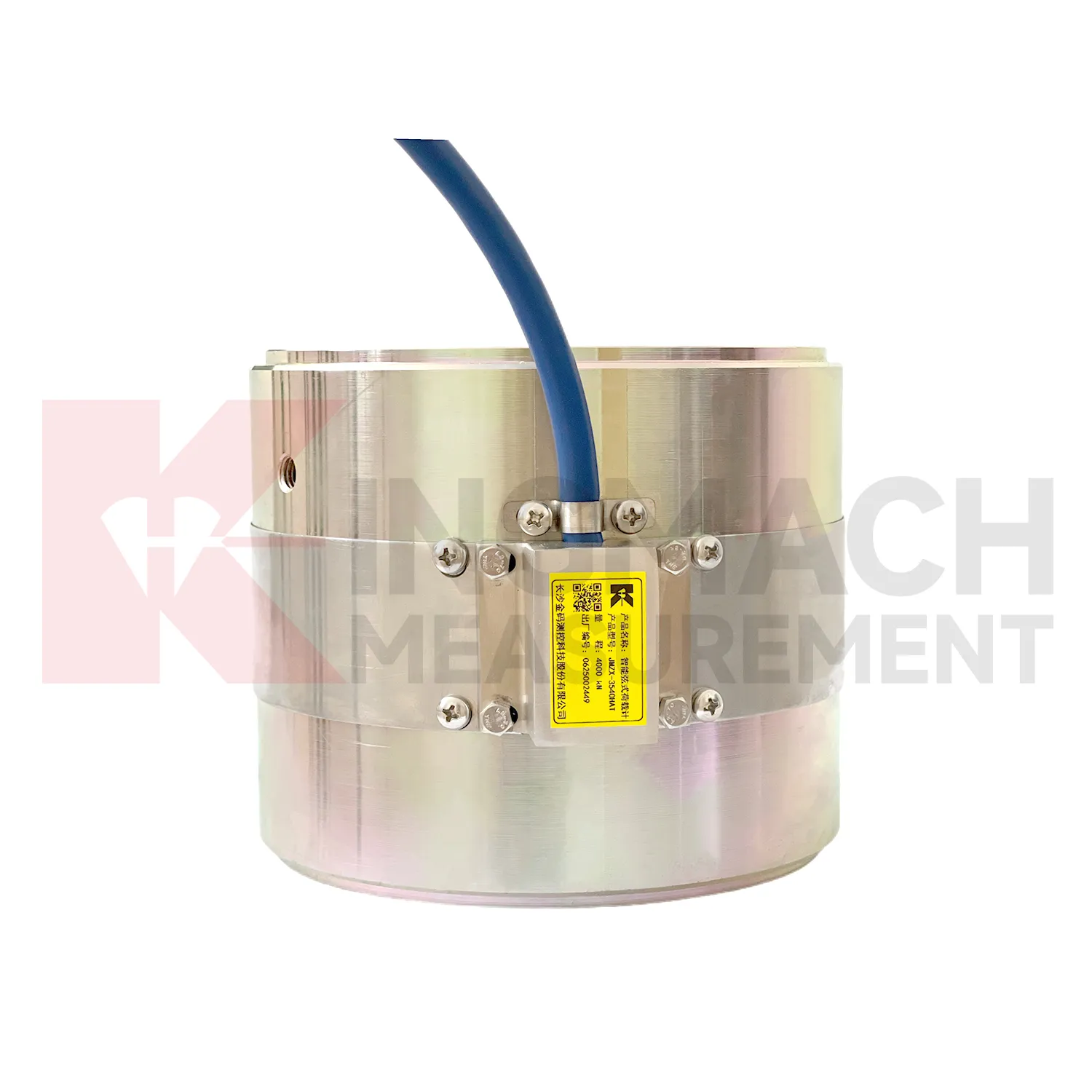

La cella di carico solida trasporta il carico strutturale direttamente anziché limitarsi a rilevarlo.

Carica percorso: La forza entra nella superficie portante superiore del sensore. La forza quindi attraversa l'intera sezione trasversale del solido corpo elastico in acciaio. Infine, la forza fuoriesce attraverso la faccia inferiore del cuscinetto.

Applicazioni: Gli ingegneri utilizzano questo tipo per il monitoraggio della sede dei cuscinetti dei pilastri dei ponti e per le prove di carico dei pali. Nelle prove su pali, l'intero carico di prova passa completamente attraverso il corpo della cella. Serve anche per la verifica della forza dei martinetti idraulici nelle operazioni di post-tensione e nel monitoraggio della compressione delle opere temporanee.

Specifiche chiave: Le capacità vanno da 1.000 a 10.000 kN con una risoluzione rigorosa di 0,1 kN su tutta la gamma. I modelli presentano una configurazione a 3 corde per le gamme più basse e una configurazione a 6 corde per le gamme più alte. La temperatura operativa varia da −30°C a +80°C. L'unità tollera un sovraccarico compreso tra il 300 e il 400% della sua capacità nominale. Un chip HAT integrato memorizza i coefficienti di calibrazione, corregge automaticamente la temperatura e salva 600 record di misurazioni. Il sensore è certificato GB/T 13606-2007.

Confine rigido: questa cella presenta un design solido senza foro centrale. Gli utenti non possono installarlo su alcuna asta o cavo che deve passare attraverso il sensore. Il tentativo di questo adattamento crea un carico eccentrico che invalida tutte le misurazioni registrate.

Tipo 2 - Cella di carico cava: il monitor dell'ancoraggio ad asta passante

La cella di carico cava presenta un design anulare con una durata di servizio di 50 anni.

Carica percorso: Il sensore è caratterizzato da un corpo anulare, o a forma di anello, con un foro centrale. Un'asta, un bullone o un tendine passa attraverso questo foro senza mai entrare in contatto con la parete interna. Il dado strutturale o piastra di ancoraggio appoggia direttamente sulla faccia anulare. Il corpo dell'anello si comprime uniformemente attorno alla sua circonferenza e più accordi VW mediano il segnale su tutto l'anello.

Applicazioni: Le applicazioni comuni includono il monitoraggio di ancoraggi precompressi e bulloni da roccia. Misura efficacemente la forza del cavo nei ponti e nei muri di sostegno. Gli ingegneri si affidano ad esso per il monitoraggio della forza di ancoraggio di dighe e centrali idroelettriche. È ideale per il monitoraggio del retrofit su strutture esistenti perché non richiede lo smontaggio dell'elemento strutturale.

Specifiche chiave: Le capacità standard vanno da 500 a 8.000 kN, anche se restano disponibili modelli personalizzati. Utilizza una configurazione di misurazione da 3 a 6 accordi. La vita utile progettata è di 50 anni. Questa longevità si basa su un corpo in acciaio elastico trattato con stabilità multistadio, cavi VW ad altissima resistenza e saldature di ancoraggio standard internazionali. Il chip HAT integrato salva attivamente 800 record di misurazione. Possiede la doppia certificazione GB/T 13606-2007 e DL/T 269-2022. Quest'ultimo è uno standard di ingegneria idraulica strettamente obbligatorio per la conformità dei progetti di dighe e centrali idroelettriche.

Confine duro: La geometria anulare richiede uno stelo passante correttamente dimensionato. Il posizionamento di una cella cava in un pacco di compressione piatto senza un elemento passante produce un campo di sollecitazione non uniforme e genera letture altamente inaffidabili.

4. Tipo 3: misuratore di carico della forza assiale: misurazione della forza del cavo e del puntone nel tempo

Il misuratore di forza assiale occupa una nicchia di misurazione distinta tra le celle solide e quelle cave.

Carica percorso: Il sensore si collega direttamente o si fissa attorno a un elemento strutturale allungato. Misura attivamente la componente della forza assiale lungo l'asse primario dell'elemento. Il design isola deliberatamente la forza assiale da qualsiasi momento flettente. Una cella di compressione standard non può fornire questa capacità di isolamento critica.

Applicazioni: Fornisce il monitoraggio a lungo termine della forza dei cavi nei ponti strallati, nei ponti sospesi e nei sistemi avanzati di stabilizzazione dei pendii. Monitora la forza dei puntoni e dei tiranti nei muri di sostegno e negli scavi profondi. Rileva inoltre il rilassamento pre-tensione e la ridistribuzione del carico nelle strutture supportate da cavi durante la loro vita operativa.

Specifiche chiave: Il sensore utilizza il rilevamento del filo vibrante abbinato a un chip intelligente HAT integrato. Gli acquirenti possono selezionare le varianti con uscita VW convenzionale o uscita digitale intelligente RS485. La selezione dipende semplicemente dalla lunghezza dei cavi e dal fatto che il sito utilizzi la raccolta automatizzata dei dati.

Perché questo tipo è importante: Nelle strutture supportate da cavi, la progressiva ridistribuzione del carico causata dalla fatica del cavo o dal deterioramento dell'ancoraggio rimane invisibile all'ispezione visiva di routine. Il misuratore di forza assiale genera dati di tendenza quantitativi. Questi dati indicano agli ingegneri esattamente quando un cavo si avvicina alla soglia di sostituzione anni prima che compaia qualsiasi difetto visibile sulla struttura.

5. Tipo 4: misuratore di forza assiale intelligente della cassaforma: sicurezza del carico in fase di costruzione

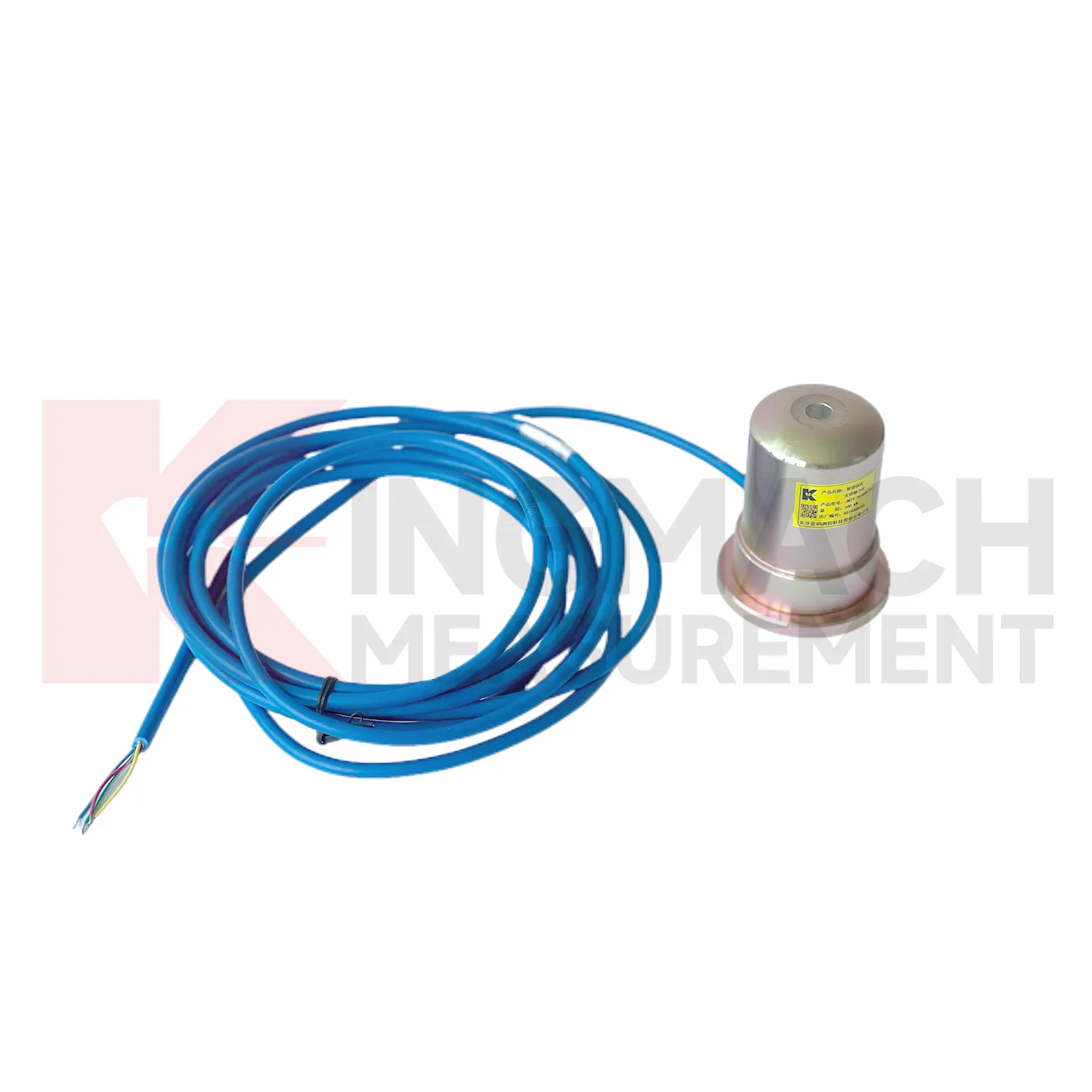

Il misuratore di forza assiale intelligente per casseforme serve una fase di progetto e un profilo utente completamente diversi.

Carica percorso: Utilizza lo stesso principio di misurazione della forza assiale del modello JMZX-38. Tuttavia, gli ingegneri hanno ottimizzato questa versione specificatamente per puntelli temporanei di casseforme, puntellamenti e false opere. Le squadre del cantiere installano e rimuovono ripetutamente il sensore man mano che la costruzione avanza progressivamente attraverso diversi piani o sezioni.

Applicazioni: Fornisce il monitoraggio attivo del carico del puntello della cassaforma in calcestruzzo durante i getti principali. Fornisce il monitoraggio della forza di puntellamento negli scavi profondi situati adiacenti a strutture esistenti vulnerabili. Fornisce inoltre un monitoraggio essenziale delle strutture false per ponti e strutture elevate durante la fase di costruzione.

Perché è importante il monitoraggio della fase di costruzione: I cedimenti delle casseforme e delle false strutture sono tra le cause più comuni di collasso strutturale mortale durante la costruzione di edifici. I dati sulla forza assiale in tempo reale nei puntelli di supporto identificano istantaneamente la pericolosa ridistribuzione del carico. Questa pericolosa ridistribuzione spesso deriva da un posizionamento irregolare del calcestruzzo, da carichi pesanti di gru adiacenti o da un improvviso cedimento delle fondamenta. Il sensore rileva queste anomalie ben prima che la struttura raggiunga una soglia di guasto catastrofico.

Vantaggio chiave: Il produttore ha progettato questo sensore appositamente per cicli di installazione incredibilmente rapidi e una movimentazione estremamente robusta nei cantieri attivi. L'uscita HAT intelligente consente la visualizzazione in tempo reale direttamente sul posto senza richiedere un sistema di registrazione dati dedicato.

6. Tipo 5 – Cella di pressione terrestre: misurazione dello stress da contatto distribuito del suolo

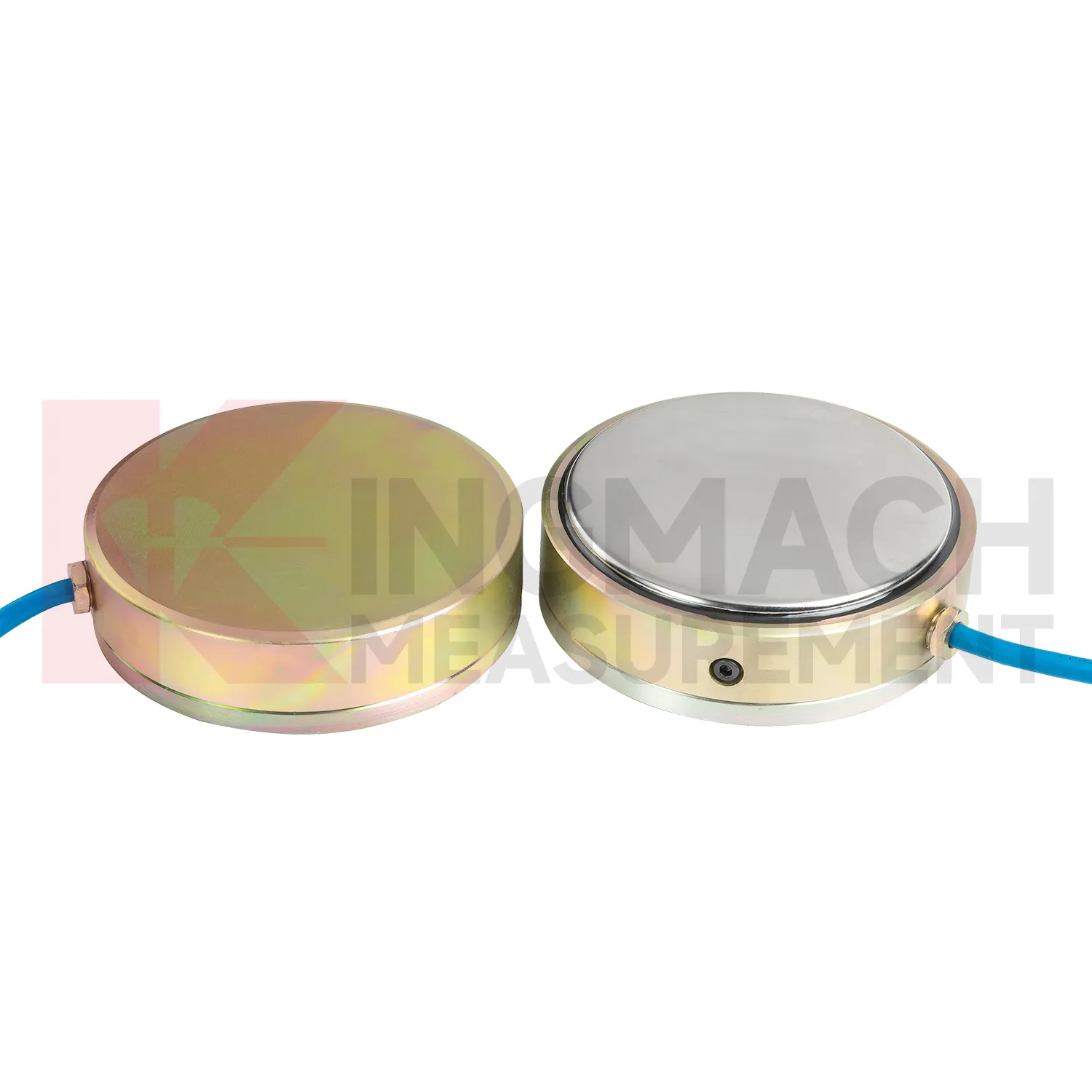

Le celle di pressione terrestre risolvono un problema di misurazione complesso che nessun altro tipo di sensore può affrontare.

Il problema della misurazione: Il suolo applica uno stress da contatto distribuito su un'ampia superficie, anziché agire come un carico puntuale. Una cella di carico convenzionale posizionata in un unico punto legge solo la sollecitazione altamente localizzata esattamente in quel punto. Questa lettura locale può essere significativamente più alta o più bassa del carico strutturale medio reale. La cella di pressione terrestre presenta una faccia piatta eccezionalmente grande. Questa grande faccia media efficacemente le concentrazioni di stress causate da forti variazioni delle dimensioni delle particelle, non uniformità di compattazione e raggruppamento casuale di aggregati.

Due varianti:

Il JMZX-50XXAT funge da modello standard. Monitora attivamente muri di sostegno, strutture sotterranee, rivestimenti di tunnel, terrapieni e piastre di fondazione. Misura con precisione il modo in cui il terreno o il materiale di riempimento carica la struttura durante l'intera vita del monitoraggio.

Il JMZX-51XXAT funge da modello di grandi dimensioni progettato per applicazioni a carico elevato. Gli ingegneri utilizzano questo modello negli argini delle dighe più importanti, nei cassoni di grande diametro e nelle zone di riempimento strutturale fortemente caricate. In questi ambienti estremi, l'area della faccia della cella standard sottorappresenterebbe significativamente la reale distribuzione dello stress in profondità.

Variante del suffisso ATM intelligente: Questa variante include un chip HAT integrato per la correzione della temperatura completamente automatizzata e un'uscita digitale affidabile. Questa tecnologia rimane assolutamente essenziale per le celle sepolte in profondità che richiedono cavi lunghi. È inoltre fondamentale nei siti che presentano elevate EMI dovute a pompe di drenaggio pesanti o attrezzature di scavo attive.

Nota sull'installazione critica: I tecnici devono orientare esplicitamente la faccia della cella perpendicolarmente alla direzione principale della sollecitazione. Una cella installata con un'angolazione errata misura una componente di sollecitazione irrilevante anziché la sollecitazione specifica che il progettista intendeva monitorare. Questo errore rimane uno degli errori di applicazione errata delle celle a pressione di terra più comuni sul campo.

7. Tipi 6 — Monitoraggio della pressione del fluido: piezometri e misuratori di livello dell'acqua

L’acqua e la pressione dei pori funzionano come forze fisiche per unità di area. La loro misurazione è essenzialmente una misurazione della cella di carico applicata direttamente a un mezzo fluido. Questo processo si basa sullo stesso principio fisico ma utilizza un elemento elastico diverso e una geometria di rilevamento distinta.

Sottotipo A: piezometro intelligente a corda vibrante (JMZX-55XXHAT): Questo strumento misura la pressione dell'acqua interstiziale e il carico dinamico delle acque sotterranee nei pozzi trivellati e nei tubi di livello utilizzando il collaudato rilevamento VW. Gli ingegneri lo progettano per l'installazione permanente incorporata in profondità all'interno di formazioni geotecniche come fondazioni di dighe, terrapieni, pendii e arco rovescio di tunnel. È dotato di un chip HAT integrato completo di compensazione automatica della temperatura e uscita digitale RS485. Questa è la scelta primaria in assoluto quando i team interrano o cementano il sensore in modo permanente per il monitoraggio nel corso di anni o addirittura decenni. L’aumento della pressione interstiziale spesso funge da primo precursore misurabile di catastrofica instabilità dei pendii o di cedimento delle fondazioni di una diga. Questo avviso critico appare nei dati giorni o settimane prima che si verifichi qualsiasi deformazione superficiale visibile.

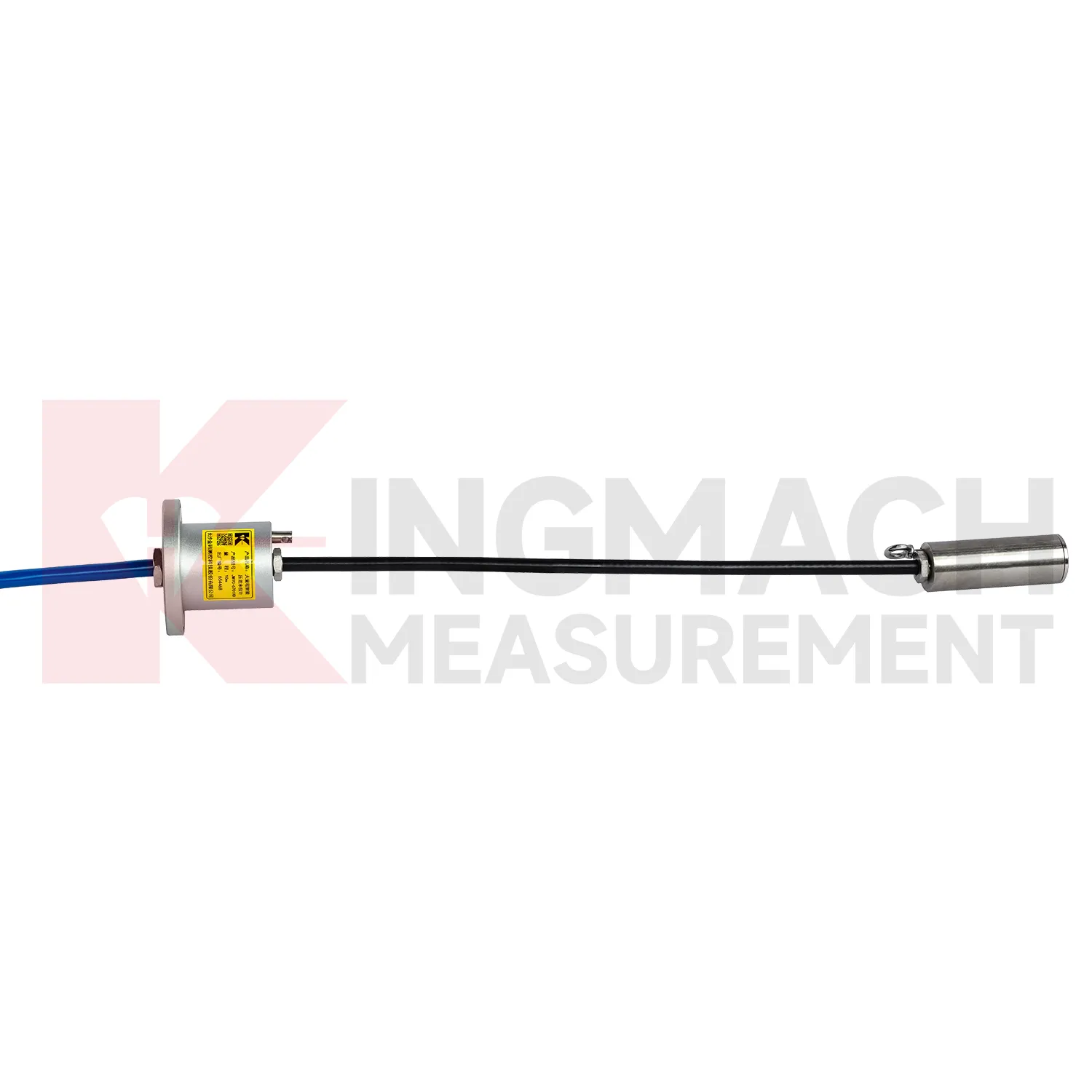

Sottotipo B: misuratore di livello dell'acqua a pressione differenziale intelligente ad ampio raggio (JMYC-67XXAD): Questo sensore altamente specializzato misura la pressione di infiltrazione profonda e il livello accurato dell'acqua. Le squadre lo installano in tubi piezometrici preinstallati, uscite di tubi di scarico della pressione e pozzi di fondazione morbidi. Utilizza una tecnologia avanzata di pressione differenziale abbinata a un cavo ventilato. Le sue dimensioni compatte di φ24 mm × 71,5 mm garantiscono che sia sufficientemente piccolo da poter essere inserito senza problemi in qualsiasi tubo di osservazione standard. Offre una risoluzione eccezionale di 0,1 mm e una precisione di 0,2% FS. Funziona su un'uscita digitale RS485 (CC 9-24 V) e funziona in un intervallo di temperature compreso tra −20 °C e +80 °C. Gli ingegneri scelgono questo modello quando un'installazione richiede rigorosamente una risoluzione del livello dell'acqua inferiore al millimetro all'interno di un tubo e il sito possiede già alimentazione cablata insieme all'infrastruttura dati RS485.

Sottotipo C: misuratore di livello dell'acqua a pressione differenziale ad ampio intervallo integrato con 4G (JMYC-67XXAWL): Questo modello rappresenta la variante definitiva di implementazione autonoma sul campo. Integra perfettamente una DTU wireless 4G, una batteria al litio non ricaricabile ad alta capacità da 3,6 V/38 Ah e un display per app mobile dedicato in un'unità altamente compatta da 85 mm × 85 mm × 106 mm. Fornisce una risoluzione affidabile di 1 mm e una precisione rigorosa di ±0,1% FS. Possiede la certificazione ufficiale secondo gli standard GB/T 11828.2-2022. La durata della batteria varia da 5 mesi a rapidi intervalli di 20 minuti a ben oltre 3 anni a intervalli di 6 ore. È la scelta perfetta per stazioni di monitoraggio idrologico non presidiate, sorveglianza remota di bacini idrici e vaste reti di osservazione delle acque superficiali/sotterranee dove la tradizionale rete elettrica e le infrastrutture via cavo rimangono completamente indisponibili.

Tabella decisionale per la selezione del prodotto

Nei principali programmi di sicurezza delle dighe, i team di ingegneri utilizzano abitualmente tutti e tre i tipi di pressione del fluido contemporaneamente. Posizionano i piezometri VW in profondità all'interno della cortina di iniezione della fondazione. Installano i misuratori di livello dell'acqua RS485 in modo sicuro all'interno dei tubi piezometrici della galleria di ispezione. Infine, posizionano i misuratori di livello dell’acqua 4G proprio nelle stazioni di misura dei serbatoi superficiali. Ciascun sensore distinto serve un punto di misurazione altamente specifico all'interno della stessa rete completa di monitoraggio della sicurezza.

8. HAT convenzionale vs. Smart: la decisione all'interno di ogni tipo

Ogni modello basato su VW menzionato in precedenza è disponibile sia nella variante smart HAT convenzionale che in quella avanzata.

L'uscita VW convenzionale produce un segnale di frequenza grezza. Questo segnale grezzo richiede assolutamente un'unità di lettura esterna o un registratore di dati dedicato per convertire meticolosamente la frequenza in unità ingegneristiche utilizzabili. Offre il costo unitario iniziale più basso e vanta un'affidabilità comprovata consolidata nel corso di diversi decenni. Rappresenta la scelta giusta per un numero limitato di sensori, cavi corti e siti più vecchi che già possiedono un'infrastruttura di lettura VW esistente.

L'uscita Smart HAT utilizza un chip integrato che fornisce valori digitali RS485 completamente calibrati direttamente all'utente. Ciò elimina qualsiasi necessità di condizionamento intermedio del segnale. La compensazione della temperatura avviene automaticamente. L'archiviazione integrata bufferizza efficacemente i dati critici se la connessione del registratore principale si interrompe o viene interrotta. È la scelta giusta per array di sensori di grandi dimensioni che superano i 20 strumenti. Prendendo come esempio un progetto con 50 sensori in 10 anni, la soluzione Smart HAT rispetto a un sistema autonomo tradizionale può ottenere un risparmio di circa il 30-40% nei cavi e nei canali di registrazione dati, ridurre i costi di manutenzione in loco e di viaggio di circa il 50% e abbassare i costi totali del ciclo di vita del 20-25%. È necessaria per cavi lunghi oltre 100 metri e siti altamente automatizzati in cui le forti EMI provenienti dalle macchine edili degraderebbero rapidamente i segnali VW analogici standard.

I misuratori di livello dell'acqua a pressione differenziale della serie JMYC sono intrinsecamente intelligenti. Non esiste alcuna variante convenzionale per questi strumenti specializzati. Il JMYC-67XXAD emette RS485 standard per sistemi automatizzati cablati. Il JMYC-67XXAWL fornisce una connessione 4G affidabile per un'implementazione automatica completamente wireless. La scelta tra loro dipende strettamente dall'infrastruttura del sito piuttosto che dalla capacità del sensore principale.

Sebbene i sensori intelligenti costino di più per unità in anticipo, riducono drasticamente il costo totale di proprietà. Riducono al minimo il numero di canali necessari per il registratore di dati, semplificano i cablaggi complessi e riducono drasticamente la frequenza delle visite di manutenzione. In un sistema standard di monitoraggio di dighe a 50 sensori, il risparmio sui costi del ciclo di vita a lungo termine nell'arco di un programma decennale supera in genere il premio iniziale iniziale con un margine molto significativo.

Il tipo giusto è definito dalla Forza, non dal Catalogo

Ciascuno dei nove prodotti distinti di questa gamma completa esiste perché nei progetti di ingegneria reale esiste una configurazione di forza altamente specifica. La tipologia corretta non è mai una mera preferenza di prodotto; rimane una necessità geometrica assoluta. I programmi seri di monitoraggio strutturale implementano abitualmente da tre a cinque tipi diversi contemporaneamente. Un quadro completo della sicurezza strutturale richiede intrinsecamente più parametri di misurazione, non solo più sensori duplicati dello stesso identico tipo.

Hai già individuato la tua tipologia di struttura portante?

[ Visualizza celle di carico solide/cavo ] · [ Visualizza la serie di celle di carico assiale ] · [ Visualizza la serie Pressione terrestre/Piezometro ] · [ Visualizza i sistemi di monitoraggio del livello dell'acqua ] · [ Contattare il consulente tecnico Kingmach → ]

Domande frequenti

---

Lettura correlata: Celle di carico solide o cave: una guida completa alla selezione tecnica (percorsi di forza, applicazioni tipiche e requisiti di certificazione)
