Celle di carico cave per il monitoraggio di cavi e ancoraggi di ponti: guida alla selezione e specifiche

I ponti strallati, gli impalcati in cemento precompresso e gli ancoraggi delle dighe si affidano a una tensione calibrata con precisione per mantenere l'integrità strutturale. Deviazioni fino al 5% possono accelerare il cedimento per fatica. Possono anche innescare un sovraccarico strutturale improvviso e catastrofico. I metodi tradizionali di misurazione della forza prevedono manometri del martinetto e test periodici di sollevamento. Questi metodi sono intermittenti e ad alta intensità di manodopera. Inoltre, sono del tutto inadatti al monitoraggio permanente della salute strutturale a lungo termine. Questa lacuna nel monitoraggio lascia vulnerabili le infrastrutture critiche.

La cella di carico cava fornisce una soluzione elegante e permanente a questo problema. Conosciuto anche come cella di carico a foro passante o anulare, questo sensore si inserisce direttamente sul bullone, sul tendine o sull'asta di ancoraggio. Misura la forza di compressione in modo continuo senza interrompere il sistema strutturale. Questo articolo esplorerà i principi di funzionamento e i vantaggi tecnologici di questi sensori. Riguarderà inoltre la selezione del modello, le applicazioni chiave, l'integrazione del sistema e i criteri critici di approvvigionamento.

Come funziona realmente una cella di carico cava a filo vibrante: spiegazione del design anulare multi-stringa

Gli ingegneri devono capire come funziona effettivamente una cella di carico cava a filo vibrante per specificarla correttamente. Il dispositivo si basa su un robusto corpo ad anello anulare. Questo anello elastico in acciaio è sottoposto a un rigoroso trattamento di stabilità in più fasi. Distribuisce il carico di compressione in modo uniforme attorno alla sua circonferenza. Questo design anulare elimina gli errori di carico eccentrico che spesso affliggono le celle di carico a piastra piatta durante le installazioni disallineate.

All'interno di questo anello, i produttori utilizzano una disposizione di fili vibranti a più corde. A seconda della capacità, il sensore utilizza configurazioni di stringhe a tre, quattro o sei corde. Questi accordi multipli mediano le letture dello stress attraverso la sezione trasversale dell'anello. Grazie a questo layout, la serie JMZX-3XXXHAT riporta carichi con una risoluzione altamente sensibile da 0,1 a 1 KN, anche con un'enorme capacità a fondo scala di 8.000 KN.

Il meccanismo principale è il principio stesso della corda vibrante. Ogni filo di acciaio ad altissima resistenza è fissato mediante saldatura di ancoraggio standard internazionale. La frequenza di eccitazione del filo è direttamente proporzionale alla sua tensione. Questa uscita basata sulla frequenza rimane completamente immune alle variazioni di resistenza del cavo e alle interferenze elettromagnetiche. Questa immunità elettrica è essenziale per i cavi lunghi nei cantieri civili molto trafficati.

Inoltre, un chip intelligente incorporato memorizza in modo permanente i fattori di calibrazione unici del sensore. Il chip può registrare fino a 800 registrazioni di misurazioni, inclusi timestamp, temperature e valori di correzione dello zero. Questa funzione consente ai tecnici di eseguire la verifica della calibrazione sul campo senza restituire l'unità alla fabbrica. Infine, un sensore di temperatura integrato fornisce la correzione automatica della temperatura ad ogni singolo ciclo di misurazione. Ciò elimina le false letture indotte termicamente nelle installazioni esterne o interrate.

Filo vibrante, estensimetro e idraulico: perché la cella cava VW è vincente nel monitoraggio civile a lungo termine

Gli acquirenti spesso confrontano le celle di carico cave esclusivamente in base al prezzo di acquisto iniziale. Tuttavia, è necessario valutare il costo totale del monitoraggio. Ciò include la deriva dello zero a lungo termine, i requisiti di manutenzione, le limitazioni della distanza del segnale e l'affidabilità complessiva dei dati.

• Celle di carico cave resistive (a lamina).: Questi sensori offrono un costo iniziale inferiore. Tuttavia, sono altamente suscettibili alla deriva dello zero nel tempo. Soffrono inoltre di variazioni di resistenza indotte dall'umidità e fanno molto affidamento sugli amplificatori per lunghezze di cavo che si estendono oltre i 50 metri. Non sono adatti per il monitoraggio permanente e non presidiato.
• Celle di carico idrauliche: Questi dispositivi evitano completamente i problemi di interferenza elettrica. Tuttavia, richiedono una frequente manutenzione dei liquidi. Sono soggetti a perdite in installazioni strutturali incassate o confinate. Inoltre, non possono trasmettere le letture ai registratori di dati remoti senza aggiungere trasduttori di pressione secondari.
• Celle di carico cave a corda vibrante: Questi sensori producono un'uscita di frequenza che rimane stabile per decenni. I segnali trasmettono perfettamente su cavi chilometrici senza distorsioni. Non richiedono gas o fluidi di calibrazione continui. Sono completamente sigillati e impermeabili.

La serie JMZX-3XXXHAT vanta una durata di progettazione di 50 anni. Per i progetti infrastrutturali con una durata delle risorse compresa tra 20 e 50 anni, la cella cava a corda vibrante è l’unica tecnologia in cui la sostituzione del sensore a metà progetto non è un presupposto di pianificazione richiesto.

Tipo di tecnologia	Stabilità a lungo termine	Corsa massima del cavo	Requisito di manutenzione	Idoneità incorporata
Resistivo (lamina)	Scarso (deriva zero)	<50 metri	Moderato (calibrazione)	Basso
Idraulico	Moderare	N/A (richiede il trasduttore)	Alto (controlli dei liquidi)	Basso (rischio di perdite)
Filo Vibrante	Eccellente	> 1.000 metri	Zero (esente da manutenzione)	Alto (completamente sigillato)

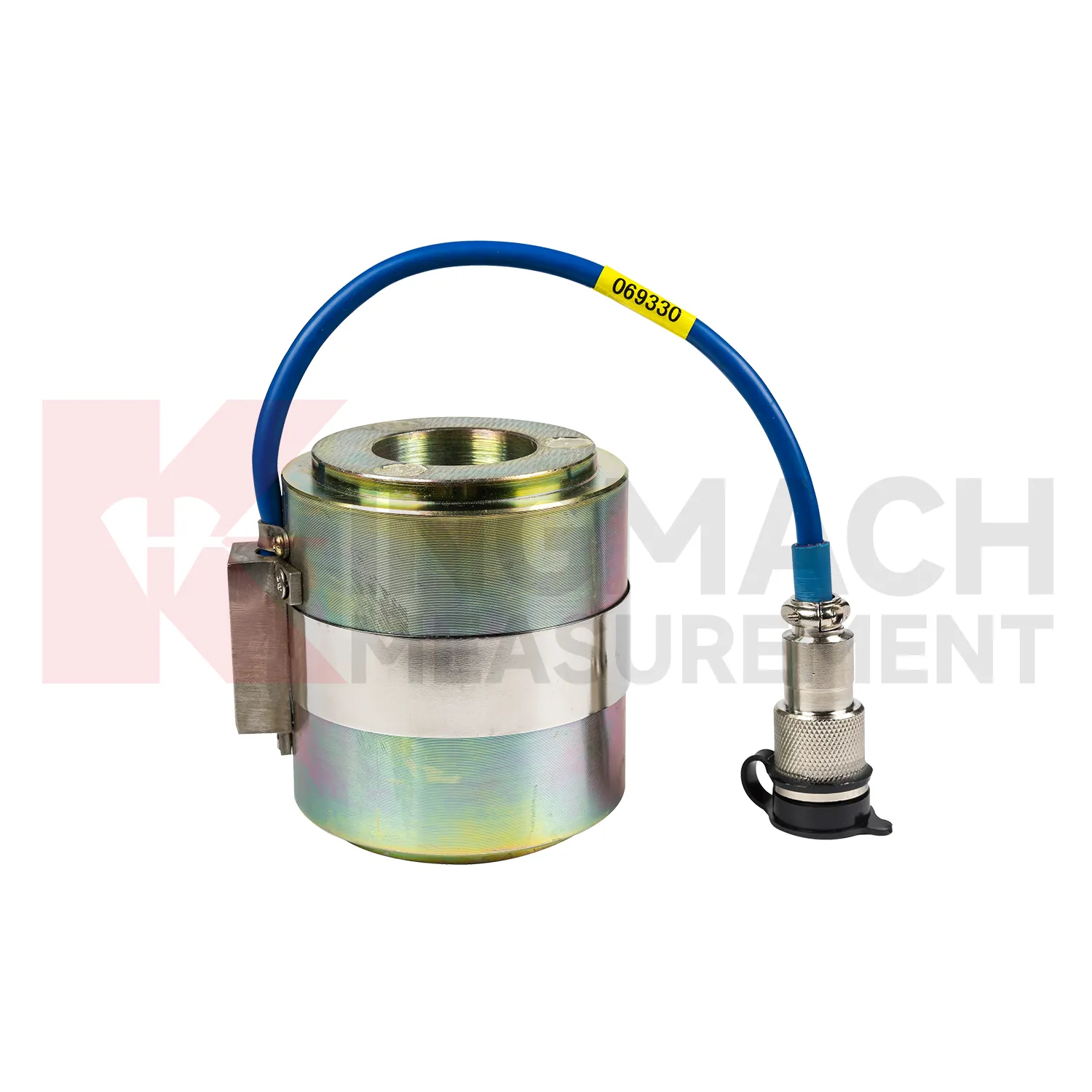

Serie JMZX-3XXXHAT: intervallo di capacità, configurazione della corda e riferimento dimensionale

Gli ingegneri dell'approvvigionamento hanno bisogno di specifiche precise per abbinare i sensori ai livelli di carico del progetto. La serie JMZX-3XXXHAT offre una gamma di capacità completa che va da 500 KN a 8.000 KN in otto modelli standard. Questa vasta gamma copre tutto, dai singoli ancoraggi per roccia ai massicci cavi per ponti strallati.

Il conteggio degli accordi si adatta in modo intelligente alla capacità del sensore. I modelli fino a 2.000 KN utilizzano una configurazione a tre corde. Il modello da 3.000 KN utilizza quattro corde. I modelli da 4.000 KN e superiori utilizzano sei corde. Questo ridimensionamento strutturale mantiene la precisione della misurazione all'aumentare del diametro dell'anello. La sensibilità del sensore è di 0,1 KN al livello di 500 KN. Passa ad una sensibilità di 1 KN per tutti i modelli superiori a 1.000 KN. Questa precisione soddisfa facilmente il tipico requisito di ±0,1% riscontrato nei codici di monitoraggio dei cavi strutturali.

Queste celle di carico presentano un'altezza compatta che varia da 90 a 130 millimetri. Questo profilo basso si adatta perfettamente alle teste di ancoraggio standard e ai gruppi di piastre portanti senza richiedere modifiche strutturali. Per diametri del foro non standard o esigenze ambientali specifiche, è disponibile anche un modello personalizzato JMZX-3X00.

Tabella di riferimento del modello JMZX-3XXXHAT

Modello	Capacità	Sensibilità	Foro interno (Ø)	Altezza	Configurazione
JMZX-3405AT	500 kune	0,1 kune	70 mm	90 mm	3-chord
JMZX-3410AT	1.000 kune	1 kune	100 mm	90 mm	3-chord
JMZX-3520AT	2.000 kune	1 kune	140 mm	120 mm	3-chord
JMZX-3530AT	3.000 kune	1 kune	170 mm	120 mm	4-chord
JMZX-3540AT	4.000 kune	1 kune	200 mm	130 mm	6-chord
JMZX-3550AT	5.000 kune	1 kune	220 mm	130 mm	6-chord
JMZX-3560AT	6.000 kune	1 kune	240 mm	130 mm	6-chord
JMZX-3580AT	8.000 kune	1 kune	280 mm	130 mm	6-chord

Dove vengono utilizzate le celle di carico cave: sei scenari ingegneristici ad alto rischio

Gli ingegneri utilizzano celle di carico cave in una varietà di ambienti ad alto rischio. Ciascuna applicazione presenta motivazioni di sicurezza specifiche e sfide di monitoraggio a lungo termine.

• Ponti strallati e sospesi: I cavi strallati devono rimanere entro il 3-5% della tensione di progetto per garantire la conformità alla resistenza alla fatica. Le celle di carico a filo vibrante cavo si trovano permanentemente nella zona di ancoraggio. Forniscono dati continui sulla forza del cavo direttamente ai sistemi di gestione del ponte. Ciò sostituisce completamente i costosi test periodici di decollo.
• Strutture in calcestruzzo post-teso: La perdita di forza del tendine avviene progressivamente a causa dello scorrimento, del ritiro e del rilassamento nei ponti di cemento e nelle strutture di contenimento nucleare. Le celle di carico anulari integrate si trovano sopra la piastra portante dell'ancoraggio. Tracciano l'evoluzione della forza a lungo termine. Questi dati informano direttamente le future decisioni di ritensionamento.
• Ancoraggi per dighe e pendii: I bulloni da roccia e gli ancoraggi cementati stabilizzano le spalle della diga e i pendii tagliati. Questi sono elementi critici per la sicurezza. Il JMZX-3XXXHAT impermeabile e resistente alla corrosione si adatta perfettamente al monitoraggio a lungo termine in condizioni di terreno saturo, sepolto o sommerso.
• Costruzione di ferrovie e autostrade: I muri di sostegno e i muri con chiodi nel terreno utilizzano sistemi di ancoraggio temporanei e permanenti. Questi sistemi richiedono una verifica precisa del carico durante i test di accettazione e durante il servizio attivo. La cella di carico cava gestisce entrambe le attività come un'unica unità installata.
• Fondazioni di torri eoliche: I tecnici devono verificare e monitorare la pretensione dei bulloni di ancoraggio nelle flange della base delle torri delle turbine eoliche. Le celle di carico cave forniscono una misurazione diretta e non intrusiva. Non richiedono assolutamente alcuna modifica al sistema di ancoraggio stesso.
• Sistemi di sollevamento e gru: Le celle cave montate su grilli o forcelle misurano i carichi dinamici e statici nelle attrezzature di sollevamento pesanti. Le dimensioni compatte e l'uscita digitale sono molto apprezzate in questo mercato secondario industriale.

Dal sensore al pannello di controllo: integrazione delle celle di carico cave in un sistema di dati SHM completo

Una singola cella di carico cava è utile tanto quanto il sistema di dati che la circonda. È necessario integrare questi sensori in un sistema di monitoraggio della salute strutturale completo ed end-to-end.

• Lettura su richiesta: Le unità di lettura a filo vibrante compatibili di Kingmach visualizzano i valori di carico diretto in kilonewton (KN). Leggono i fattori di calibrazione memorizzati direttamente dal chip di memoria del sensore. Non sono necessarie tabelle di calibrazione della carta esterne sul luogo di lavoro.
• Acquisizione automatizzata dei dati: I registratori di dati multicanale supportano array di sensori JMZX-3XXXHAT cablati tramite bus. Offrono intervalli di polling configurabili, soglie di allarme e opzioni di telemetria remota come 4G, LoRa o Ethernet. Ciò consente un monitoraggio reale e non presidiato 24 ore su 24, 7 giorni su 7, di enormi array di cavi.
• Cavi per strumentazione: I cavi VW schermati Kingmach preservano l'integrità del segnale in modo impeccabile. Funzionano perfettamente su corse di diverse centinaia di metri in ambienti di edilizia civile elettricamente rumorosi.
• Software di visualizzazione: I dashboard software in tempo reale mostrano le tendenze del carico e i valori corretti per la temperatura. Generano avvisi automatici di sovraccarico e facilitano l'analisi delle tendenze storiche. Ciò supporta direttamente le valutazioni della sicurezza strutturale e i flussi di lavoro di manutenzione.

Specificare il sensore, il logger e il software da un unico produttore elimina i rischi di compatibilità del firmware. Inoltre, semplifica notevolmente l'escalation del supporto tecnico su progetti internazionali.

Specificazione e approvvigionamento di una cella di carico cava: sei domande che ogni acquirente internazionale dovrebbe porre

I team di procurement internazionali necessitano di un quadro oggettivo per valutare i produttori di sensori cinesi. Dovresti porre sei domande cruciali quando acquisti una cella di carico cava.

1. Il sensore è dotato di certificazione di tracciabilità?
È necessario richiedere il rigoroso rispetto di standard come GB/T 13606-2007 e DL/T 269-2022. I sensori verificati da terze parti riducono significativamente gli ostacoli all'approvazione del progetto.

2. La calibrazione è riconducibile direttamente al dispositivo?
La cella di carico cava Kingmach memorizza le costanti di calibrazione in un chip integrato. Ciò elimina la dipendenza dai documenti cartacei. Consente una facile verifica sul campo con un'unità di lettura standard.

3. Qual è la durata utile dichiarata?
È necessario insistere su una figura di vita progettuale formalmente documentata. La durata di progettazione di 50 anni della cella a carico cavo Kingmach dovrebbe servire come base contrattuale, non solo come garanzia verbale.

4. Il fornitore può personalizzare il prodotto?
I progetti infrastrutturali spesso richiedono diametri dei fori non standard, gamme di capacità specifiche o tipi di connettori unici. Un produttore con solide capacità di progettazione interna risponderà in giorni anziché in mesi.

5. Come si presenta il supporto post-vendita?
Cerca una hotline tecnica 24 ore su 24, 7 giorni su 7, con un tempo di risposta iniziale di un'ora. I problemi complessi devono essere risolti entro 48 ore. Questa reattività è fondamentale per i progetti di infrastrutture live.

6. I tempi di consegna sono garantiti contrattualmente?
Il fornitore deve offrire modelli standard in stock entro 48 ore. Gli ordini su scala di progetto richiedono programmi contrattuali rigorosi e aggiornamenti regolari sullo stato di avanzamento della produzione.

Scegliere la fiducia rispetto alle congetture: il quadro decisionale e il passaggio successivo

Le celle di carico cave trasformano radicalmente il monitoraggio della forza dei cavi. Sostituiscono esercizi di test periodici e intrusivi con un sistema di sicurezza continuo e automatizzato. È necessario seguire un quadro decisionale chiaro. Innanzitutto, conferma il tipo di carico e la capacità complessiva. In secondo luogo, seleziona la configurazione degli accordi corretta. In terzo luogo, verifica l'esatto diametro del foro per il tuo tendine o ancoraggio specifico. In quarto luogo, conferma i tuoi requisiti di impermeabilità e temperatura. Infine, integra il sensore con un registratore di dati affidabile e un software di visualizzazione.

La durata di progettazione di 50 anni della cella di carico cava Kingmach offre un incredibile valore a lungo termine. Il costo totale di proprietà comprende reinstallazioni e ricalibrazioni evitate e perdita di dati evitata. Questo costo a lungo termine è sostanzialmente inferiore rispetto alle tecnologie di lamina alternative più economiche. Se non sei sicuro di quale modello JMZX-3XXXHAT sia adatto al tuo progetto, puoi condividere le tue specifiche con il team di ingegneri di Kingmach. Forniremo una raccomandazione gratuita sul modello e un preventivo personalizzato.

Stai pianificando un ponte strallato o un progetto di ancoraggio? Ottieni una raccomandazione gratuita sul sensore + preventivo personalizzato dagli ingegneri Kingmach: risposta entro 24 ore.
🔗 [ Ottieni la mia raccomandazione gratuita → ]
📧[email protected]

Domande frequenti

1. Qual è la differenza tra una cella di carico cava e una cella di carico solida?

Una cella di carico cava è dotata di un foro centrale che consente a un bullone o un cavo di attraversarlo completamente, misurando la tensione reagendo contro una piastra di ancoraggio. Una cella di carico solida è priva di questo foro centrale e in genere misura la compressione o la tensione diretta in linea.

2. Come si installa una cella di carico cava su un tendine post-teso?

Si fa scorrere il sensore anulare direttamente sul tendine o sull'asta di ancoraggio prima di fissare la testa di ancoraggio e la piastra di supporto. La cella di carico è inserita saldamente tra la struttura in cemento e il blocco di ancoraggio in acciaio.

3. È possibile utilizzare le celle di carico cave per la misurazione del carico dinamico?

Le celle di carico cave a filo vibrante eccellono con carichi statici e a variazione lenta a causa del tempo fisico richiesto per spazzare la frequenza del filo. Per carichi dinamici ad alta frequenza, sono generalmente preferite celle di carico resistive a lamina o piezoelettriche.

4. Quale lunghezza di cavo è supportata da una cella di carico cava a corda vibrante?

Poiché utilizzano un'uscita basata sulla frequenza anziché un segnale di tensione, i sensori a filo vibrante possono facilmente trasmettere dati accurati su cavi schermati superiori a 1.000 metri senza alcuna perdita o distorsione del segnale.

5. In che modo un design a più corde migliora la precisione della cella di carico?

Un design a più corde distribuisce diversi fili vibranti indipendenti in modo uniforme attorno alla circonferenza interna della cella di carico. Ciò calcola la media delle misurazioni delle sollecitazioni sull'anello, eliminando attivamente gli errori causati da carichi decentrati o eccentrici.

6. Posso combinare celle di carico cave con estensimetri a corda vibrante in un unico sistema di monitoraggio?

SÌ. Le celle di carico cave e gli estensimetri a corda vibrante sono spesso integrati nello stesso sistema di monitoraggio. La cella di carico misura la forza applicata, mentre l'estensimetro misura la deformazione strutturale, fornendo dati complementari per una valutazione più accurata delle prestazioni.

7. Qual è la differenza tra le configurazioni ad accordo multiplo e ad accordo singolo e quando dovrei sceglierle entrambe?

Una configurazione a corda singola misura il carico in una posizione specifica ed è adatta per semplici applicazioni di monitoraggio del carico. Una configurazione a più corde monitora i carichi su più membri o punti, rendendola ideale per strutture complesse in cui la distribuzione e il bilanciamento del carico sono fondamentali.

8. Come posso verificare lo stato del sensore a lungo termine senza rimuovere l'unità installata?

Lo stato di salute dei sensori a lungo termine può essere verificato attraverso regolari controlli zero, analisi delle tendenze dei dati storici, confronto con sensori adiacenti e ispezioni di routine di cavi e connessioni. Questi metodi aiutano a rilevare potenziali derive o problemi di prestazioni senza rimuovere il sensore dal servizio.

9. Quali servizi di garanzia e ricalibrazione offre Kingmach a livello internazionale?

Kingmach supporta i clienti internazionali con consulenza tecnica, guida all'installazione, assistenza per la messa in servizio e servizio post-vendita durante l'intero ciclo di vita del progetto. Tutte le celle di carico vengono fornite con dati di calibrazione di fabbrica e documentazione di qualità. Per i programmi di monitoraggio a lungo termine, Kingmach può fornire supporto per la verifica della calibrazione, consigli sulla valutazione delle prestazioni e assistenza tecnica per aiutare a mantenere l'affidabilità delle misurazioni. I clienti possono contattare direttamente il team tecnico per la risoluzione dei problemi, la pianificazione della sostituzione e il supporto per l'ottimizzazione del sistema, quando necessario.

---

Scritto dal Kingmach Engineering Team: supporta progetti infrastrutturali in tutto il mondo dal 2001
