Celle di carico solide o cave: una guida completa alla selezione tecnica (percorsi di forza, applicazioni tipiche e requisiti di certificazione)

La scelta tra una cella di carico solida e una cella di carico cava è una vera e propria decisione ingegneristica. Non è una battaglia sulle caratteristiche del prodotto. La differenza fondamentale sta nel modo in cui la forza viene introdotta nel sensore. Questo percorso di carico determina dove ciascun tipo funziona in modo affidabile e dove inevitabilmente fallirà. Questo articolo funge da strumento decisionale. Fonda il confronto sulla logica ingegneristica piuttosto che sulla preferenza del marchio. Inizieremo con ciò che è effettivamente ciascun sensore. Le parole "solido" e "cavo" descrivono la forma, ma non descrivono la funzione.

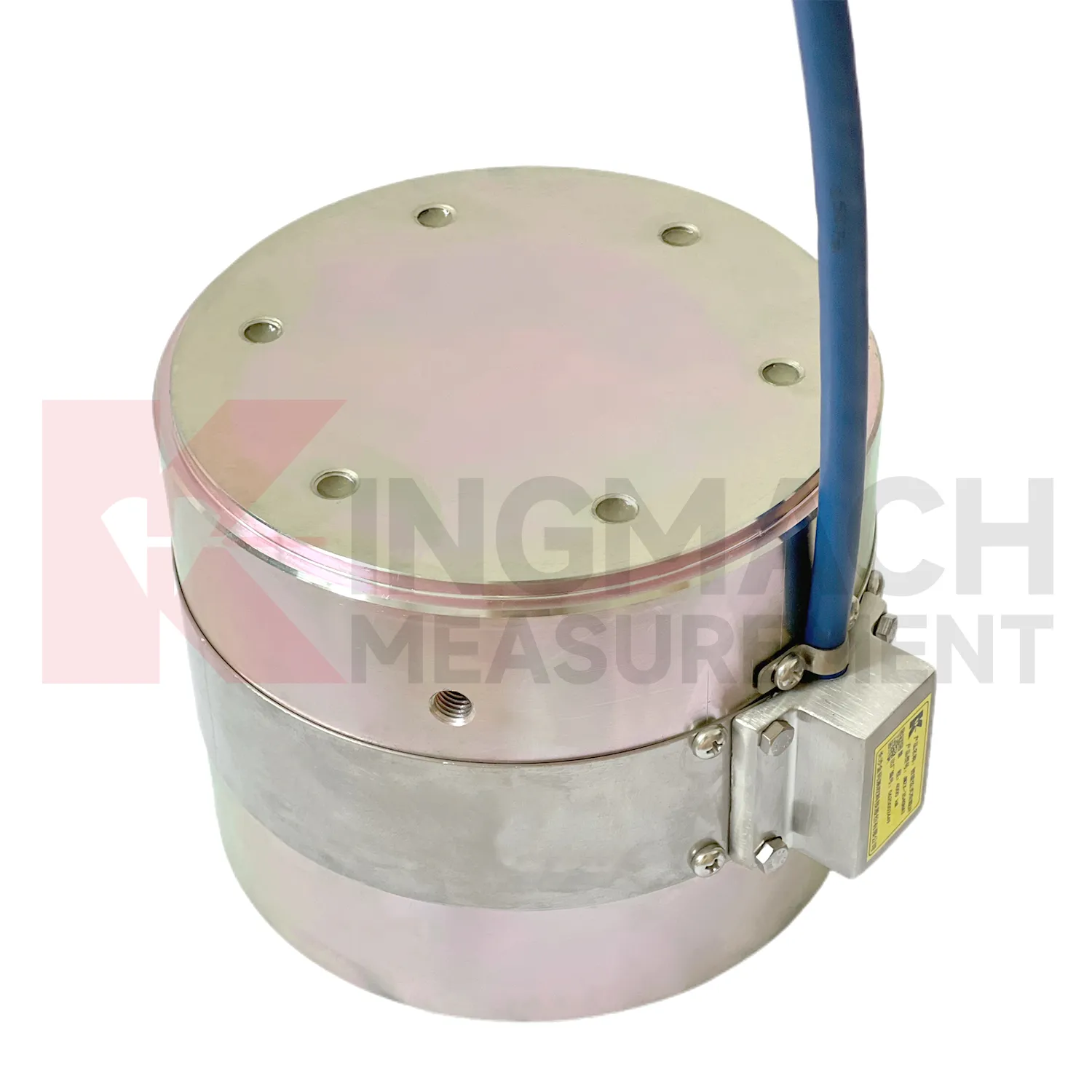

1. Cos'è una cella di carico solida e come misura la forza?

Gli ingegneri sanno già che aspetto ha un cilindro. Ciò che devono veramente capire è il percorso del carico attraverso un corpo solido. Una cella di carico solida presenta un'architettura principale basata su un elemento di compressione cilindrico a corpo solido. Il corpo elastico in acciaio si deforma uniformemente sotto un carico di compressione assiale. Le corde vibranti incorporate si trovano all'interno del corpo. Queste stringhe rilevano la microdeformazione come un netto cambiamento di frequenza.

La logica del percorso di carico è semplice. Il carico entra nella superficie portante superiore. Percorre l'intera sezione trasversale dell'elemento elastico. Infine, esce attraverso la superficie portante inferiore. La cellula stessa diventa un inserto strutturale. Sopporta il carico fisico.

Il design multi-stringa calcola la media delle letture su più punti di misurazione all'interno del corpo. Le gamme di capacità inferiori utilizzano un design a 3 corde. Le gamme di capacità più elevate richiedono un design a 6 corde. Questa media multi-stringa dà il Serie Kingmach JMZX-34XX/35XX/36XXHAT la sua precisione dello 0,5% FS. Mantiene questa precisione su un ampio intervallo di 1.000-10.000 kN, nonostante gli ambienti operativi impegnativi.

Il dispositivo è dotato di un chip HAT intelligente integrato. Questo chip intelligente memorizza il coefficiente di calibrazione in modo nativo. Corregge automaticamente la temperatura tramite un termistore integrato. Inoltre salva fino a 600 record di misurazione. Il sensore ricorda la propria cronologia anche senza un datalogger collegato.

Il campo di funzionamento va da −30°C a +80°C. Inoltre, la cella solida vanta una tolleranza al sovraccarico fino al 300–400% della sua capacità nominale prima di guasti catastrofici. Ciò fornisce un margine di sicurezza altamente significativo. Il sovraccarico accidentale improvviso è un rischio molto reale nelle prove su pali e nelle applicazioni di supporto dei ponti.

[Visualizza le specifiche complete per la cella di carico solida Kingmach JMZX-35XXHAT]

2. Cos'è una cella di carico cava e cosa la rende strutturalmente diversa?

Una cella di carico cava è anche nota come cella di carico anulare. L'architettura principale si basa su un corpo anulare (a forma di anello) con un foro centrale. L'elemento strutturale passa attraverso il centro della cella. Questo membro potrebbe essere un'asta di ancoraggio, un cavo o un bullone. Il carico si trasferisce dal dado dell'elemento strutturale direttamente alla faccia anulare della cella. Il carico non entra nella parete del foro stesso.

La logica del percorso di carico differisce completamente da una cella solida. Il carico entra attraverso la superficie di appoggio anulare. Il corpo dell'anello si comprime uniformemente attorno alla sua circonferenza. Più corde di filo vibrante sono disposte attorno all'anello. Queste stringhe mediano il segnale di compressione. Questo design a più corde compensa efficacemente il minore carico eccentrico. Un design a corda singola semplicemente non è in grado di gestire carichi irregolari.

Questo design multi-accordo utilizza tre accordi nelle gamme più basse. Procede fino a sei corde per la gamma 4.000–8.000 kN. Questa architettura specifica consente a JMZX-3XXXHAT Cella di carico cava da installare su barra di ancoraggio viva senza smontaggio. L'asta passa semplicemente attraverso. Il dado poggia sulla faccia della cella. Il monitoraggio inizia immediatamente.

La cella cava presenta una durata di servizio prevista di 50 anni. Il corpo elastico in acciaio è sottoposto a un trattamento di stabilità in più fasi prima di lasciare la fabbrica. I fili vibranti interni sono realizzati in acciaio ad altissima resistenza. I tecnici ancorano questi fili utilizzando la tecnologia di saldatura standard internazionale. Queste non sono affermazioni sulle specifiche di base. Si tratta di decisioni progettuali vitali che contano profondamente nei programmi ventennali per la sicurezza delle dighe.

Questa cella ha la doppia certificazione GB/T 13606-2007 e DL/T 269-2022. La seconda norma è specifica per l'ingegneria idraulica ed energetica. Ciò lo rende l'unica scelta corretta per il monitoraggio di ancoraggi di dighe e centrali idroelettriche.

[Visualizza le specifiche tecniche della cella di carico cava JMZX-3XXXHAT]

3. Specifiche affiancate: cosa significano effettivamente i numeri

Attributo	Cella di carico solida (JMZX-35XXHAT)	Cella di carico cava (JMZX-3XXXHAT)	Cosa significa in pratica
Gamma di capacità	1.000–10.000 kN	500–8.000 kN (disponibile su misura)	Il punto di ingresso inferiore da 500 kN della cella cava è adatto ad aste di ancoraggio più piccole. Una cella solida sarebbe sovraspecificata qui. Per applicazioni di prova su fondazioni su pali ad altissima capacità superiori a 8.000 kN, Kingmach può fornire soluzioni personalizzate di celle di carico solide JMZX-36XXHAT. Non esitate a contattare il nostro team tecnico per ulteriori informazioni.
Risoluzione	0,1 kN (tutti i modelli)	0,1–1 kN (varia in base al modello)	La risoluzione costante di 0,1 kN della cella solida aiuta i test di precisione sui pali. La risoluzione di 1 kN della cella cava è accettabile perché i carichi monitorati sono proporzionalmente grandi.
Capacità di memoria	600 registrazioni	800 registrazioni	Lo spazio di archiviazione più grande della cella cava riflette il suo profilo di implementazione di lunga durata per un monitoraggio decennale.
Certificazioni	GB/T13606-2007	GB/T 13606-2007 e DL/T 269-2022	Lo standard aggiuntivo di ingegneria idraulica (DL/T 269-2022) garantisce la rigorosa conformità dei progetti in ambienti di dighe.
Vita utile di progettazione	Non specificato (dipende dall'applicazione)	50 anni	La cella cava è progettata per il monitoraggio permanente. La cella solida viene comunemente utilizzata nelle fasi di test temporanee.

Questi numeri offrono un’ottima guida. Tuttavia, la domanda più rivelatrice è dove ogni tipo appartiene veramente a un progetto reale.

4. Dove le celle di carico solide offrono le migliori prestazioni e perché

Questa sezione spiega perché il percorso di carico specifico della cella solida la rende la scelta corretta. Stiamo esaminando il ragionamento, non solo le caratteristiche di catalogazione.

Prova di carico su palo: La solida cella di carico per prove su pali è la soluzione perfetta. La cella solida si trova direttamente tra la testa del palo e il martinetto di caricamento. L'intero carico di prova passa direttamente attraverso il corpo della cella. La capacità del solido di sopportare il carico strutturalmente è qui assolutamente essenziale. La sua enorme capacità fino a 10.000 kN copre i pali trivellati di diametro maggiore nelle fondazioni di ponti.

Monitoraggio della sede dei pilastri di un ponte: La cella funge da inserto strutturale all'interno della pila di cuscinetti. Deve sopportare immensi carichi di progettazione per un tempo indefinito, misurandoli attivamente. La geometria di compressione del corpo solido lo gestisce perfettamente. Le dimensioni di riferimento delle celle di carico solide Kingmach corrispondono perfettamente alle dimensioni standard della piastra portante nei codici di progettazione del ponte.

Misurazione della forza del martinetto idraulico: Le operazioni di post-tensione richiedono una supervisione rigorosa. La cella solida si trova sotto il jack. Misura la forza applicata in tempo reale. Ciò verifica che il precompressione di progetto sia effettivamente raggiunto in cantiere. Gli ingegneri non possono semplicemente fare affidamento sui calcoli della pressione dei martinetti.

Monitoraggio carichi opere temporanee: Le squadre di costruzione monitorano la cassaforma, i falsi elementi e il puntellamento. Il programma di monitoraggio termina quando la struttura termina. La squadra rimuove la strumentazione. L'elevata tolleranza al sovraccarico della cella solida la rende una scelta robusta e riutilizzabile per i lavori gravosi della fase di costruzione.

Perché fallisce nelle applicazioni con stelo passante: Una cella solida non ha un foro centrale. Non può essere fissato su un'asta o un cavo. Gli ingegneri non possono adattarlo facilmente. La creazione di raccordi terminali personalizzati introduce immediatamente il carico eccentrico. Ciò compromette direttamente la precisione della misurazione e rovina i dati.

[Vedi applicazioni nel mondo reale dei prodotti Kingmach in tipi di progetti specifici]

5. Dove le celle di carico cave offrono le migliori prestazioni e perché

La cella cava non è semplicemente una cella solida modificata. È uno strumento fondamentalmente diverso. È ottimizzato per una geometria di carico completamente diversa.

Monitoraggio dei cavi di ancoraggio e dei cavi precompressi: le applicazioni delle celle di carico cave brillano qui. L'asta o il cavo passano agevolmente attraverso il foro centrale. Il dado o la piastra di ancoraggio poggia in piano sulla faccia anulare. La cella misura l'effettiva forza di precompressione nel tendine. Non misura l'ingresso jack. Misura la forza reale nell'elemento strutturale dopo il bloccaggio e nel tempo.

Monitoraggio dei bulloni da roccia e degli ancoraggi al suolo: tunnel, pendii e muri di sostegno si affidano ai bulloni da roccia. La cella cava si trova sulla testa del bullone durante l'installazione iniziale. Rimane lì per tutta la vita della struttura. La sua durata di progettazione di 50 anni corrisponde alla durata del programma di monitoraggio a lungo termine. I modelli con diametro inferiore corrispondono esattamente alle dimensioni standard della testa dei bulloni da roccia.

Monitoraggio di dighe e ancoraggi idroelettrici: la certificazione DL/T 269-2022 è strettamente obbligatoria per gli standard di ingegneria idraulica cinese. Si tratta di un rigido requisito di conformità. La doppia certificazione della cella cava copre questa necessità legale. La cella solida non supporta questo specifico standard idraulico.

Monitoraggio dei cavi e dei pendini degli stralli dei ponti: i programmi di monitoraggio degli ammodernamenti spesso mirano ai ponti esistenti. Il fattore di forma anulare consente una facile installazione su cavi esistenti. I tecnici devono accedere solo all'estremità dell'ancora. L'installazione non richiede il taglio dell'elemento strutturale. Questo è spesso il fattore decisivo per gli ingegneri degli acquisti.

Perché fallisce nelle applicazioni di cuscinetti semplici: la cella cava presenta una geometria anulare. Questa forma concentra naturalmente il carico sulla faccia del cuscinetto dell'anello stretto. Posizionandolo all'interno di una pila di cuscinetti piatti senza un'asta passante correttamente dimensionata si introduce un campo di sollecitazione non uniforme. Il sensore legge correttamente questa sollecitazione, ma la lettura non rappresenta il carico reale del cuscinetto.

[Vedi applicazioni nel mondo reale dei prodotti Kingmach in tipi di progetti specifici]

6. Logica di installazione: cosa richiede ogni tipo al team del sito

I requisiti di installazione determinano in ultima analisi dove i progetti hanno successo o falliscono. Entrambi i tipi di celle di carico a filo vibrante richiedono un'elevata precisione da parte del team in loco.

Requisiti per l'installazione delle celle solide: le superfici dei cuscinetti piane e parallele non sono assolutamente negoziabili. Una semplice irregolarità superficiale di 1 mm su una faccia della cella di 200 mm di diametro rovina i dati. Introduce un carico eccentrico massiccio e misurabile. Le squadre devono utilizzare rondelle di seduta sferiche come pratica standard. I tecnici devono verificare il corretto allineamento con l'asse del carico prima di applicare il primo carico.

Requisiti di installazione delle celle cave: il gioco tra foro e stelo deve corrispondere esattamente alla tolleranza specificata. L'asta centrale non deve mai entrare in contatto con la parete interna del foro sotto carico. I tecnici eseguono l'installazione sulla testa dell'ancoraggio prima che il dado venga tensionato. La reinstallazione dopo il tensionamento è praticamente impossibile. La squadra dovrebbe ridurre completamente lo stress dell'intera ancora per correggere un errore.

Pianificazione della continuità del segnale: entrambi i tipi di celle di carico utilizzano l'architettura HAT intelligente. Forniscono un'eccellente uscita digitale a lunga distanza. Tuttavia, i tecnici devono pianificare il percorso del cavo dal sensore al datalogger durante l'installazione. Non possono aggiornare facilmente i cavi. I cavi interrati e sott'acqua richiedono un cavo armato pesante. Richiedono inoltre scatole di derivazione impermeabili rigorosamente classificate per l'esatta profondità di installazione.

Il rischio condiviso: entrambi i tipi di cellule rimangono altamente vulnerabili agli errori precoci. Gli errori commessi durante l'installazione non possono essere corretti successivamente senza un intervento fisico grave. Ottenere l'installazione precisa fin dalla prima volta non è un'ingegneria eccessiva. È l'unica opzione.

7. Lista di controllo decisionale: cinque domande che portano alla scelta giusta

Gli ingegneri devono affrontare scadenze ravvicinate. Utilizza questo strumento decisionale conciso per guidare la tua strategia di approvvigionamento.

Domanda 1 — Esiste un elemento strutturale (asta, cavo, bullone) che deve passare attraverso il sensore?
Sì: scegli vuoto.
No: scegli solido.

Domanda 2: il sensore sopporterà interamente il carico strutturale o lo rileverà solo?
Deve trasportare il pieno carico internamente: scegli solido.
Solo rilevamento (forza trasferita tramite la superficie del cuscinetto): scegliere uno dei due tipi, strettamente in base alla domanda 1.

Domanda 3: si tratta di un test temporaneo o di un'installazione di monitoraggio permanente?
Fase di test/costruzione temporanea: scegliere solido.
Programma SHM permanente/a lungo termine: scegliere cavo (ha una durata di progettazione di 50 anni).

Domanda 4 — Il progetto rientra negli standard dell'ingegneria idraulica o del settore energetico?
Sì: scegliere cavo (certificato DL/T 269-2022).
No: entrambi i tipi soddisfano lo standard generale GB/T 13606-2007.

Domanda 5: Qual è la capacità di monitoraggio richiesta?
Sotto 500 kN: scegliere cavo (disponibili modelli di ingresso).
10.000 kN o superiore: scegliere solido (il cavo normalmente supera gli 8.000 kN standard, sebbene esistano opzioni personalizzate).

Nota conclusiva sulla lista di controllo: se due o più domande indirizzano la tua squadra in direzioni opposte, fai immediatamente una pausa. La tua richiesta richiede una revisione specialistica. Kingmach fornisce configurazioni personalizzate per gestire requisiti ibridi complessi.

La geometria dell'applicazione decide la geometria del sensore

Le celle di carico solide e le celle di carico cave non sono mai prodotti concorrenti a prezzi diversi. Si tratta di strumenti fondamentalmente complementari progettati per percorsi di carico completamente diversi. La geometria unica del progetto determina sempre quale sensore è corretto.

Molti progetti su larga scala richiedono entrambi i tipi contemporaneamente in diversi punti di monitoraggio. Un programma di ponte complesso potrebbe utilizzare celle solide in modo sicuro nelle sedi dei cuscinetti, dispiegando contemporaneamente celle cave negli ancoraggi dei cavi di strallo.

Non sei ancora sicuro della soluzione giusta per il tuo progetto? Compila il modulo di consulenza tecnica riportato di seguito e gli ingegneri Kingmach forniranno consigli di selezione personalizzati entro 24 ore. [Visualizza la pagina del prodotto della cella di carico solida] · [Visualizza la pagina del prodotto della cella di carico cava] · [Scarica la Scheda Tecnica Completa (PDF)]
