Sensori di livello dell'acqua Kingmach per il monitoraggio delle dighe

Perché il monitoraggio del livello dell’acqua è importante per la sicurezza delle dighe

Il livello dell'acqua è una delle variabili operative alla base della pianificazione dei bacini idrici, del controllo delle inondazioni, della revisione delle infiltrazioni e delle decisioni sugli allarmi. Può descrivere il carico idraulico sulla struttura, indicare se un tubo di scarico si sta comportando come previsto e aiutare a interpretare le variazioni della pressione interna o delle acque sotterranee quando viene letto con altri strumenti.

L'output utile è una serie temporale comparabile piuttosto che un numero isolato. Gli ingegneri possono confrontare le precipitazioni, i cambiamenti del serbatoio, la risposta del drenaggio e le condizioni interne nel tempo quando il dato, l'intervallo di campionamento e la cronologia della manutenzione vengono conservati insieme ai dati di misurazione. Questa è la base per decidere se una modifica necessita di analisi o è coerente con la normale risposta del sito.

Principali tipologie di sensori di livello dell'acqua per il monitoraggio delle dighe

Il sensore dovrebbe corrispondere al punto di misurazione. Un sensore di pressione sommerso può adattarsi a un tubo di osservazione incorporato o a un tubo di scarico della pressione, mentre la misurazione radar o a ultrasuoni può evitare il contatto con una superficie di acqua aperta. I sistemi a galleggiante, i gorgogliatori e i misuratori manuali del personale rimangono rilevanti laddove le condizioni del sito o il metodo di validazione li rendono pratici.

I misuratori manuali del personale meritano un posto nel piano di monitoraggio. Forniscono un riferimento visibile e senza alimentazione per la messa in servizio, i controlli periodici e le indagini post-evento. Definire il dato, il percorso di accesso sicuro, l'intervallo di ispezione e il formato di registrazione con timestamp in modo che queste letture possano convalidare, anziché confondere, il flusso di dati digitali.

Come funzionano i sensori di livello dell'acqua a pressione differenziale

Un sensore idrostatico converte la pressione dell'acqua nel punto di rilevamento in un valore di livello. All'aumentare della colonna d'acqua sopra il sensore, aumenta la pressione. Per un diaframma sommerso, la relazione può essere espressa come Delta P = rho gh, quindi il livello riportato dipende dalla densità del fluido, dall'elevazione del sensore e da un riferimento atmosferico stabile.

Per le applicazioni all'aperto, un cavo ventilato o un tubo dell'aria interno possono riferire la misurazione alla pressione atmosferica. Ciò riduce il rischio di trattare il cambiamento barometrico come un evento legato al livello dell’acqua. Non elimina la necessità di disciplina sul campo: registrare l'elevazione del sensore e il dato di riferimento al momento della messa in servizio, mantenere il percorso dello sfiato asciutto e aperto e confrontare una lettura stabile con un riferimento rilevato o manuale.

Questo metodo di misurazione è adatto a molte dighe e punti idrologici, ma non dovrebbe essere selezionato solo in base all'etichetta. L'acquirente deve verificare la geometria del tubo, la prevalenza prevista, il rischio di sedimenti, il percorso del cavo, l'accesso per la manutenzione e l'architettura dei dati prima di confermare un approccio basato sulla pressione.

Precisione, risoluzione e portata: cosa dovrebbero confrontare gli acquirenti

La risoluzione è l'incremento più piccolo che un dispositivo può rilevare o visualizzare. L'accuratezza descrive quanto il valore riportato è vicino al valore reale in condizioni definite. Un incremento preciso della visualizzazione non garantisce di per sé che una soglia di avviso o una tendenza a lungo termine siano affidabili; Anche l'offset di installazione, la risposta alla temperatura, la calibrazione e la stabilità del punto di riferimento sono importanti.

Scegliere l'intervallo rispetto alla colonna d'acqua massima credibile, non solo al normale livello operativo. Esaminare il livello di piena, l'altezza del tubo, le escursioni di pressione previste e le conseguenze del sovraccarico. La richiesta di offerta dovrebbe inoltre indicare lo scopo tecnico della lettura, poiché i criteri di accettazione per il reporting del serbatoio, il monitoraggio delle tendenze e la risposta agli allarmi potrebbero differire.

JMYC-67XXAWL e JMYC-67XXAD: scelta dell'architettura dei dati

Per serbatoi remoti, idrologia o punti di dighe incustoditi, il Kingmach JMYC-67XXAWL combina un sensore di pressione differenziale, DTU 4G integrata e batteria interna. I suoi modelli da 10 m, 20 me 30 m possono semplificare l'implementazione laddove è difficile fornire un percorso di cavi protetto e un'alimentazione locale. La sua idoneità dipende ancora dalla copertura cellulare, dall'intervallo di campionamento pianificato, dall'accesso all'installazione e da un piano di manutenzione realistico della batteria.

Il Kingmach JMYC-67XXAD segue il percorso di integrazione cablata. L'interfaccia RS485 e i requisiti di alimentazione CC 9-24 V lo rendono adatto laddove siano già stati progettati un registratore, un alimentatore, un percorso di cavi protetto e un'architettura di acquisizione. Le sue varianti da 10 m, 20 me 30 m dovrebbero essere selezionate in base alla prevalenza massima prevista anziché solo al normale livello dell'acqua.

La differenza nelle specifiche dovrebbe guidare una decisione ingegneristica. Il modello AWL riporta una risoluzione di 1 mm e una precisione di +/- 0,1% FS con trasmissione 4G alimentata a batteria; il modello AD riporta una risoluzione di 0,1 mm e una precisione dello 0,2% FS con integrazione RS485. Confronta questi dati con l'intera catena di misurazione, compreso il controllo del dato, l'errore di installazione, lo scopo dell'allarme e i vincoli di manutenzione, invece di scegliere su un numero.

Fattori di installazione che influenzano la precisione reale

Un sensore correttamente specificato può comunque fornire dati di progetto scarsi quando l'installazione è debole. Utilizzare un montaggio stabile, un riferimento verticale documentato, un passaggio protetto dei cavi, un accesso pulito al tubo o alla tubazione e uno zero o un offset registrato. In un tubo di scarico o in un tubo incorporato per il livello dell'acqua, documentare la disposizione delle sospensioni e la posizione del sensore in modo che i futuri operatori possano interpretare le modifiche dopo la manutenzione o la sostituzione.

Sedimenti, incrostazioni biologiche, turbolenze, aria intrappolata, tensione sui cavi, esposizione a fulmini e colpi d'ariete possono tutti influenzare una misurazione. Le installazioni di sensori di pressione necessitano di percorsi di ventilazione asciutti e aperti. Le stazioni alimentate a batteria necessitano di nuovi tentativi di comunicazione e di un programma di campionamento valutati rispetto alla durata di servizio. Le reti RS485 necessitano di un piano definito per la schermatura, la messa a terra, la protezione dalle sovratensioni e i controlli di messa in servizio.

Flusso di lavoro di monitoraggio della diga e collegamenti applicativi verificati

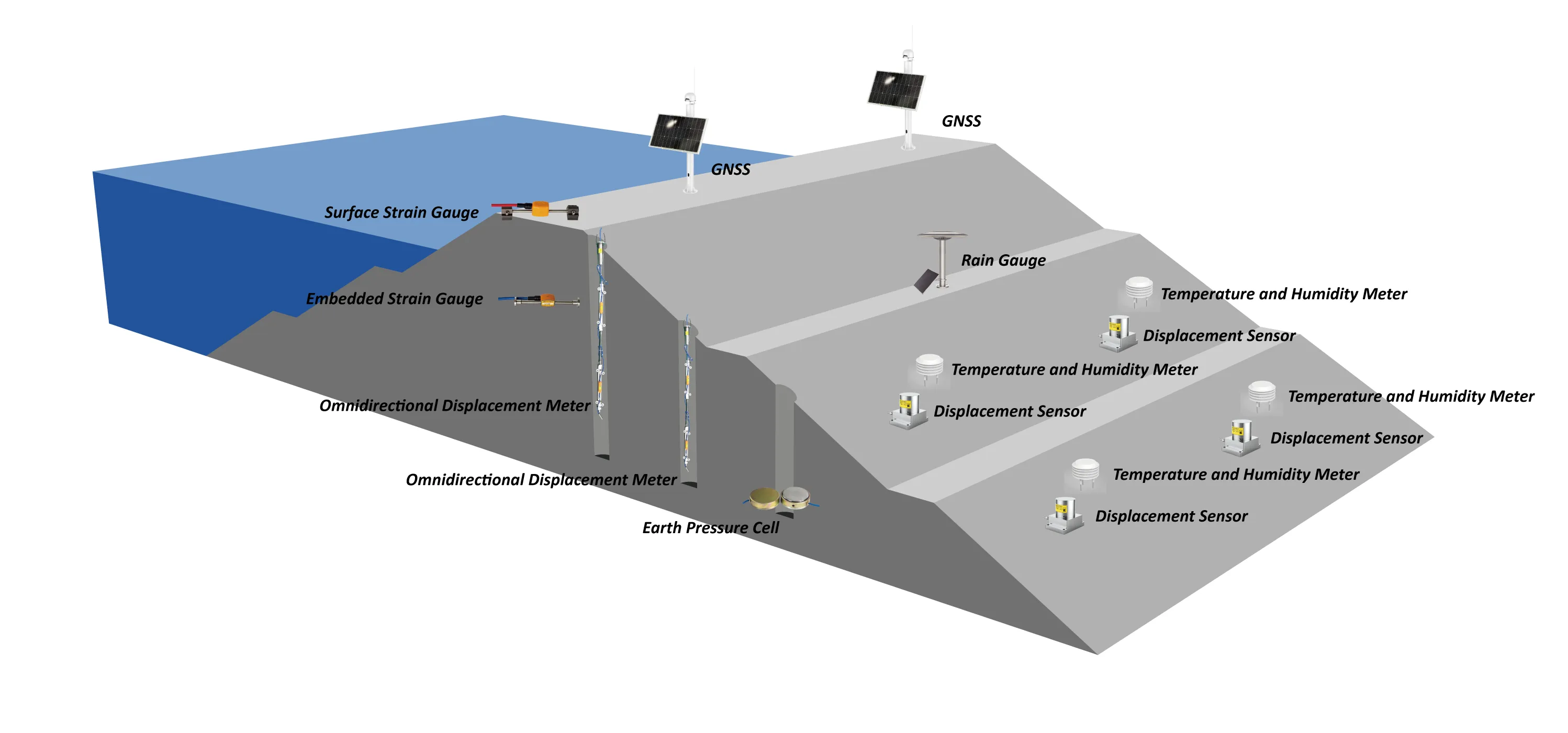

Un sistema di monitoraggio di dighe normalmente combina più di un'uscita del sensore. Il canale del livello dell'acqua diventa più utile quando viene esaminato con registrazioni di infiltrazioni, cedimenti, spostamenti, inclinazioni, precipitazioni e operazioni. Kingmach soluzione per il monitoraggio delle dighe descrive questo approccio a livello di sistema attraverso osservazioni strutturali, di infiltrazione, idrologiche, ambientali e di carico.

Per il percorso dati, definire dove i dati vengono raccolti, trasmessi, esaminati e conservati prima di selezionare un sensore. Un punto remoto potrebbe richiedere un dispositivo 4G integrato; un sito cablato può richiedere una pianificazione dei canali, un registratore di dati, un cablaggio protettivo e una piattaforma di revisione. Il disponibile lettori e registratori di dati E software di monitoraggio fornire punti di riferimento interni rilevanti per la discussione della RFQ.

A questo articolo non è stato aggiunto alcun caso specifico relativo alle prestazioni della diga perché il materiale fornito non ne verifica uno per questi due modelli di livello dell'acqua. Una richiesta di progetto dovrebbe invece fornire il disegno del sito, lo scopo della misurazione, l'elenco della strumentazione e i criteri di accettazione in modo che la configurazione possa essere rivista rispetto all'installazione effettiva.

Lista di controllo di selezione per i team di approvvigionamento e ingegneria

Punto di misurazione

• Definire se il punto è la superficie di un serbatoio, un tubo incassato, un'uscita di un tubo di scarico della pressione, un pozzo di falda freatica, un pozzo di calma o una stazione idrologica.
• Confermare la prevalenza massima credibile, l'elevazione di riferimento, i vincoli di accesso e la portata richiesta.

Sistema tecnico

• Imposta l'obiettivo di precisione e reporting per la revisione dei trend, la gestione degli allarmi o il reporting operativo.
• Seleziona il funzionamento a batteria 4G per punti remoti o RS485 per una rete di acquisizione cablata.
• Specificare il montaggio, la geometria del tubo, il percorso dei cavi, la protezione dello sfiato, la messa a terra, la protezione da sovratensione e il metodo di convalida.

Commerciale e consegna

• Richiedi la scheda tecnica, la documentazione di calibrazione, lo schema elettrico, la guida all'installazione, i dettagli IP, i dettagli sull'imballaggio, la conferma dei tempi di consegna e i termini di garanzia.

Manutenzione e accettazione

• Definire gli intervalli di ispezione e pulizia, l'accesso per la sostituzione della batteria ove applicabile, i controlli dello sfiato, i controlli del registratore e il confronto con un riferimento manuale o esaminato.

Errori d'acquisto comuni

Confrontare solo la risoluzione è un errore comune. Un incremento di visualizzazione di 0,1 mm può essere utile, ma l'accettazione dipende anche dalla precisione a fondo scala, dalla geometria di installazione, dal comportamento della temperatura, dalle condizioni di calibrazione e dalla stabilità del riferimento. Impostare innanzitutto la tolleranza decisionale richiesta, quindi confrontare lo strumento completo e il piano di installazione.

Spesso la comunicazione viene decisa troppo tardi. Un dispositivo 4G a basso consumo può ridurre il lavoro sul campo in un punto remoto, ma necessita di copertura e di un piano di assistenza per la batteria. La manutenzione di un dispositivo RS485 cablato può essere più semplice in una rete di acquisizione completata, ma solo se l'alimentazione, la protezione dei cavi, la messa a terra e il controllo delle sovratensioni sono già previsti.

Ignorare la manutenzione degli sfiati crea un altro rischio evitabile. Un riferimento ventilato può ridurre l'errore barometrico, ma la condensa, l'ostruzione o l'ingresso di acqua possono compromettere le letture. Aggiungi controlli manuali di riferimento dopo l'installazione, l'allagamento, l'attività di costruzione e la sostituzione del sensore in modo che il record di dati rimanga difendibile.
