Sensori di livello dell'acqua a pressione differenziale per la sicurezza delle dighe: spiegazione di 7 vantaggi tecnici

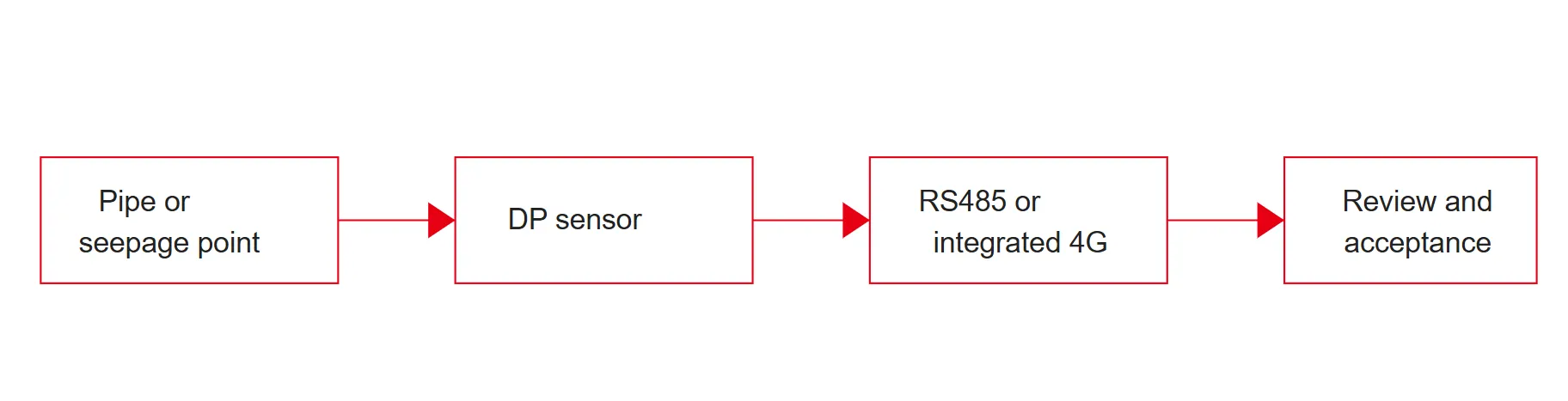

Figura: un vantaggio ingegneristico si realizza solo quando il punto, il sensore, il percorso dei dati e il processo di revisione vengono specificati insieme.

Vantaggio 2: dati di tendenza stabili per l'interpretazione della pressione di infiltrazione e del livello dell'acqua

I sensori di pressione differenziale aiutano i team di diga a leggere le tendenze piuttosto che i valori isolati. Questo è importante perché le infiltrazioni e il comportamento interno dell’acqua spesso diventano significativi attraverso la persistenza e la relazione, non attraverso un punto drammatico. Un aumento modesto può avere importanza se continua per giorni, risponde troppo lentamente dopo il prelievo del bacino o smette di corrispondere al comportamento del drenaggio nelle vicinanze.

I dati di tendenza stabili supportano una migliore interpretazione in tre situazioni comuni. In primo luogo, quando una variazione del livello del giacimento dovrebbe produrre una risposta interna prevedibile, ma ciò non avviene. In secondo luogo, quando un punto di monitoraggio correlato alle infiltrazioni si riprende troppo lentamente dopo il cambiamento delle precipitazioni o delle condizioni di scarico. In terzo luogo, quando un punto comincia a divergere dai punti vicini che solitamente si muovono insieme. Questi sono i tipi di modelli che portano a un’ispezione più attenta prima che si sviluppi un problema più ampio.

La risoluzione del livello dell'acqua a livello millimetrico nella linea JMYC-67XXAD offre al sito un record di tendenza più preciso con cui lavorare, mentre la precisione a fondo scala dello 0,2% elencata per quel modello aiuta a stabilire se lo strumento è adatto al compito di monitoraggio. Il punto non è citare i numeri fine a se stessi. Il punto è che una risoluzione precisa e un output stabile migliorano il modo in cui i cambiamenti piccoli ma persistenti vengono rivisti nel tempo.

Vantaggio 3: supporto diretto per avvisi di sicurezza delle dighe in tempo reale e regole di avviso

Un sensore diventa molto più utile quando supporta la logica di avviso invece di limitarsi a raccogliere letture. I flussi di lavoro degli avvisi diga si basano solitamente su tre famiglie di regole: soglie assolute, soglie del tasso di variazione e controlli incrociati con i relativi canali di monitoraggio. I sensori del livello dell'acqua a pressione differenziale aiutano perché il loro output può essere portato direttamente in questa struttura di regole attraverso la raccolta dati cablata o remota.

Ciò è importante dal punto di vista operativo. Un aumento del livello del serbatoio durante una normale finestra di controllo potrebbe non richiedere alcuna azione. Un rapido innalzamento interno in un punto correlato alle infiltrazioni, soprattutto quando non corrisponde al comportamento di drenaggio previsto, può richiedere una verifica sul campo. Un sistema di avviso utile necessita che i dati del sensore siano tempestivi, in un formato coerente e in una piattaforma in cui la regola possa attivarsi senza attendere il trasferimento manuale dei dati.

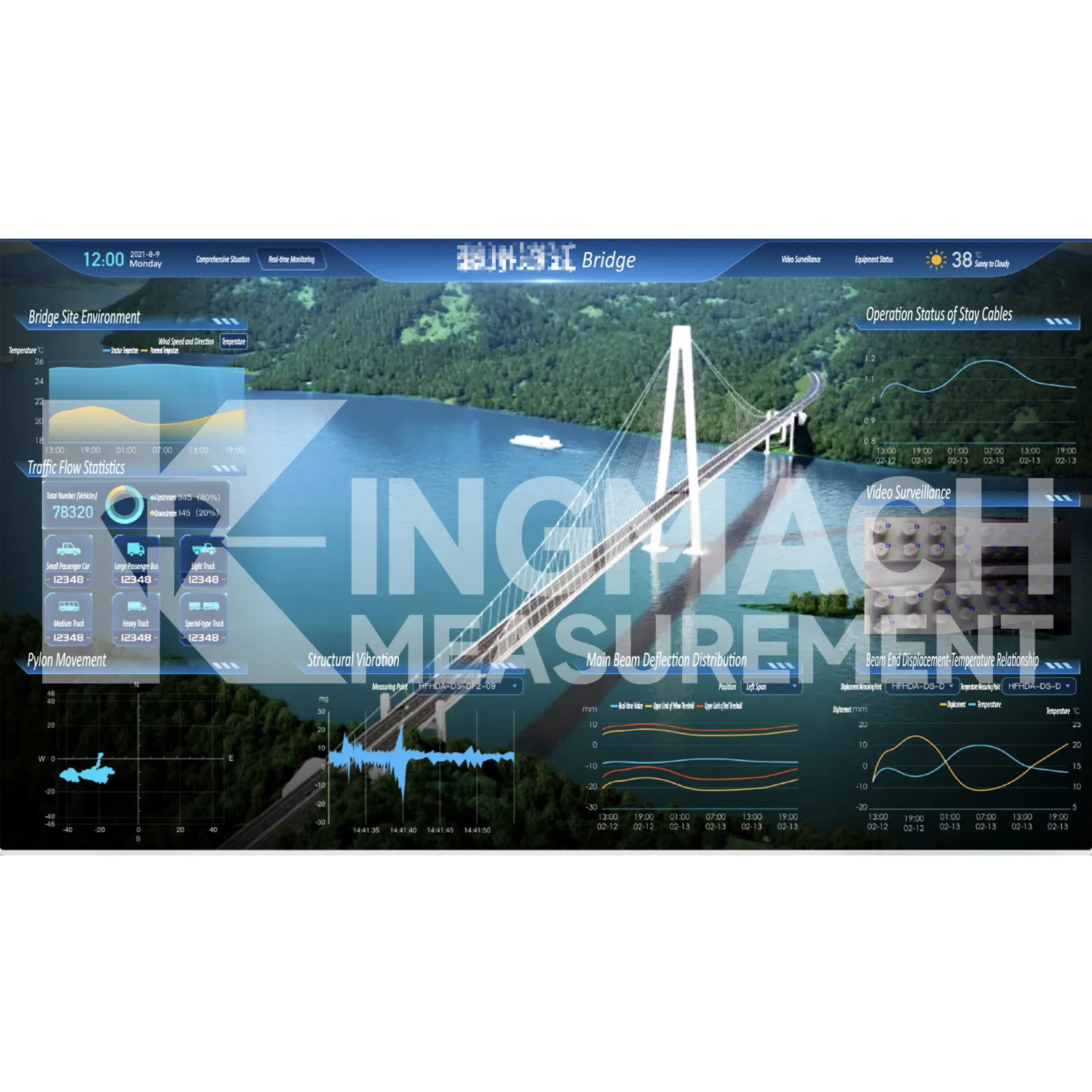

Lo stack di prodotti relativi alle dighe di Kingmach include Modulo di acquisizione JMZX-XXGH e un piattaforma di monitoraggio che supporta la gestione centralizzata dei dati e la configurazione delle regole di allarme. Per un acquirente, ciò significa che il sensore del livello dell'acqua può essere esaminato come parte di un percorso dati completo: rilevamento, acquisizione, trasmissione, archiviazione, revisione delle tendenze e invio di avvisi.

Vantaggio 4: implementazione flessibile in architetture di monitoraggio RS485 cablato e remoto 4G

I siti di dighe non hanno tutti le stesse condizioni di comunicazione. Alcuni dispongono già di armadietti, alimentazione e una rete di registratori centrale. Altri necessitano di punti remoti in cui il passaggio dei cavi aumenterebbe i costi sul campo o rallenterebbe l'implementazione. I sensori di livello dell'acqua a pressione differenziale possono funzionare in entrambe le modalità quando il modello corrisponde al piano di comunicazione.

Nella famiglia JMYC-67, JMYC-67XXAD si adatta a un'architettura RS485 cablata, utile quando il sito dispone già di una dorsale di acquisizione stabile e desidera l'integrazione diretta in un modulo centrale. IL JMYC-67XXAWL prende un percorso diverso combinando una DTU 4G integrata con l'alimentazione a batteria interna. Ciò riduce l'hardware di comunicazione sul campo separato e può aiutare nei punti di monitoraggio non presidiati o ampiamente distribuiti.

Questa differenza non influisce solo sul tempo di installazione. Cambia la pianificazione della manutenzione, la strategia dei ricambi, la gestione degli errori di comunicazione e la frequenza con cui il sito può campionare realisticamente senza creare oneri energetici. Un acquirente che confronta queste opzioni dovrebbe rivedere il percorso di comunicazione e il percorso di alimentazione prima di confrontare il prezzo, poiché queste due decisioni determinano il carico operativo durante la vita del punto di monitoraggio.

Vantaggio 5: Maggiore idoneità a lungo termine in condizioni di campo bagnato, interrato e incustodito

Le apparecchiature per il monitoraggio delle dighe spesso vivono in condizioni impegnative per lunghi periodi. Gli ambienti umidi, i punti di installazione interrati e l'esposizione agli agenti atmosferici esercitano una pressione costante su guarnizioni, cavi, alloggiamenti e connettori. Uno strumento per il livello dell'acqua utilizzato in questo contesto deve rimanere leggibile in tali condizioni, non solo avere un bell'aspetto dopo una breve revisione delle specifiche.

È qui che il grado di impermeabilità, il design del cavo, il metodo di installazione e il funzionamento a bassa manutenzione diventano fattori di acquisto pratici. JMYC-67XXAD e JMYC-67XXAWL sono entrambi posizionati con protezione IP68 e il modello AWL integrato aggiunge anche un percorso di distribuzione non presidiata basato su batteria con durata della batteria legata all'intervallo di campionamento. Ciò influisce direttamente sulla frequenza con cui un punto remoto necessita di assistenza.

Per un acquirente di dighe, questi dettagli dovrebbero essere convertiti in domande di manutenzione. Con quale frequenza il punto necessita di una visita in loco? Come viene protetto il percorso ventilato? Come vengono separati i dati mancanti dai dati anomali? Come viene programmata la sostituzione della batteria rispetto alla frequenza di avviso desiderata? Queste domande sono più utili che ripetere un lungo elenco di parametri senza significato del campo.

Vantaggio 6: integrazione più semplice con piezometri, moduli di acquisizione e software di monitoraggio delle dighe

Il monitoraggio del livello dell'acqua in una diga raramente viene interpretato da solo. Spesso si trova accanto a piezometri a corda vibrante, strumenti di infiltrazione, sensori di deformazione e software centralizzato che aiutano gli ingegneri a confrontare le letture di diverse parti della struttura. I sensori del livello dell'acqua a pressione differenziale supportano questa visione più ampia quando possono condividere un percorso dati con gli altri strumenti del sistema.

Nella gamma Kingmach, la serie JMYC-67 viene naturalmente rivisitata accanto alla Piezometro a corda vibrante JMZX-55XXHAT , il modulo di acquisizione JMZX-XXGH e la piattaforma del sistema di monitoraggio. Questa combinazione è importante perché offre al sito maggiori possibilità di leggere il livello dell’acqua, la pressione dei pori e i canali correlati all’interno di un flusso di lavoro di revisione invece di disperderli tra strumenti disconnessi.

Per i team di procurement, le domande di integrazione dovrebbero essere scritte direttamente nella RFQ. Confermare il formato di comunicazione, la compatibilità del registratore, il metodo di indirizzamento, l'intervallo di campionamento, la destinazione dell'allarme e se il software può confrontare il punto con i canali correlati. Questi elementi determinano se il sensore si comporterà come parte di un sistema di monitoraggio o rimarrà una fonte di dati isolata.

Vantaggio 7: decisioni più utili per gli acquirenti attraverso dati misurabili e criteri RFQ chiari

Uno dei vantaggi più pratici di un sensore del livello dell'acqua a pressione differenziale è che fornisce all'acquirente criteri misurabili per le specifiche e l'accettazione. Invece di una richiesta ampia per un dispositivo di livello dell’acqua, il progetto può definire il tipo di punto, la portata, il percorso di comunicazione, le condizioni di alimentazione, l’esposizione ambientale, l’intervallo di registrazione e l’aspettativa di risposta in un linguaggio tecnico che si collega alla planimetria del sito.

Ciò porta a una richiesta di offerta più pulita e a una migliore discussione con i fornitori. L'acquirente può chiedere se il sensore è destinato a tubi incorporati o posizioni in acque libere, se l'uscita è RS485 o 4G integrata, se il livello di protezione corrisponde all'ambiente sul campo e se la lettura verrà utilizzata solo per la revisione delle tendenze o collegata direttamente agli allarmi. Ogni risposta influisce sul modello corretto e sull'approccio corretto alla distribuzione.

Come selezionare un sensore di livello dell'acqua a pressione differenziale per progetti di monitoraggio di dighe

La selezione dovrebbe iniziare dal punto di monitoraggio e non dal catalogo. Definire se il punto si trova all'interno di un tubo di livello dell'acqua incorporato, di un'uscita di scarico della pressione, di una posizione di osservazione correlata a infiltrazioni o di un punto idrologico remoto. Quindi definire come viaggeranno i dati, quanto spesso devono essere segnalati e che tipo di regola di avviso utilizzerà la lettura.

Successivamente, restringi la vestibilità tecnica. Portata, risoluzione, precisione, metodo di comunicazione, percorso di alimentazione, temperatura operativa e livello di protezione sono tutti fattori importanti, ma solo in relazione all'attività del sito. Un sensore integrato 4G può ridurre il carico sul campo in un punto remoto, mentre un modello RS485 cablato può essere più pratico in un punto già collegato a un logger centrale.

Infine, rivedere il sensore come parte dell'intera catena di allarme. Conferma la compatibilità dell'acquisizione, l'integrazione della piattaforma, le fasi di messa in servizio, i controlli di base e le responsabilità di manutenzione. Una buona scelta del sensore non è solo il modello giusto. È il modello che si adatta al punto di monitoraggio, all'architettura del sito e al processo di allarme che il team effettivamente utilizzerà.

Pianificare insieme il punto di monitoraggio, il percorso dei dati e la regola di avviso

Se il progetto della tua diga necessita del monitoraggio del livello dell'acqua a pressione differenziale, definisci il tipo di punto, il percorso di comunicazione, le condizioni di alimentazione e la logica di avviso prima di scegliere il modello. Ciò semplifica il confronto delle opzioni della serie JMYC-67 e l'inserimento del sensore in un flusso di lavoro software e di acquisizione più ampio.
