Sensori a corda vibrante Kingmach per il monitoraggio dello stato strutturale

Cosa misura un sensore a corda vibrante in SHM

Un sensore a filo vibrante converte una variazione meccanica in una variazione della frequenza di risonanza di un filo teso. Una lettura compatibile eccita il filo, rileva la risposta e applica coefficienti di calibrazione per calcolare deformazione, pressione, carico o un altro valore ingegneristico. La frequenza è la quantità misurata, quindi la normale variazione della resistenza del cavo ha meno influenza sul risultato di quanto potrebbe avere su una resistenza di basso livello o su un segnale di tensione. La continuità del cavo, la schermatura, la protezione dall'umidità e la compatibilità della lettura continuano ad avere importanza.

Per una spiegazione più approfondita del meccanismo di rilevamento, rivedere come funzionano gli estensimetri a corda vibrante . Il vantaggio ingegneristico è maggiore nel monitoraggio lento e a lungo termine, dove la stabilità e i lunghi percorsi dei cavi contano più della risposta dinamica alle alte frequenze. Un sensore a filo vibrante non è automaticamente la scelta giusta per vibrazioni rapide, movimenti globali di grandi dimensioni o una geometria che richiede un percorso di misurazione flessibile, a filo, ottico o satellitare.

Controllo terminologico prima della richiesta di offerta

Non utilizzare "filo vibrante" come nome generico per ogni strumento con uscita in frequenza o spostamento digitale. I modelli Kingmach JMDL-21XXAT, JMDL-22XXAT, JMDL-24XXAT, JMDL-31XXAT e JMDL-32XXAT utilizzano principi di modulazione di frequenza induttiva. JMDL-52XXADT utilizza due bobine induttive accoppiate, JMLS-22XXADT utilizza un meccanismo a fune metallica con conversione di resistenza e comunicazione digitale e JMBD-1050 utilizza il posizionamento GNSS. La terminologia corretta impedisce canali di lettura, presupposti di cablaggio e procedure di calibrazione non corrispondenti.

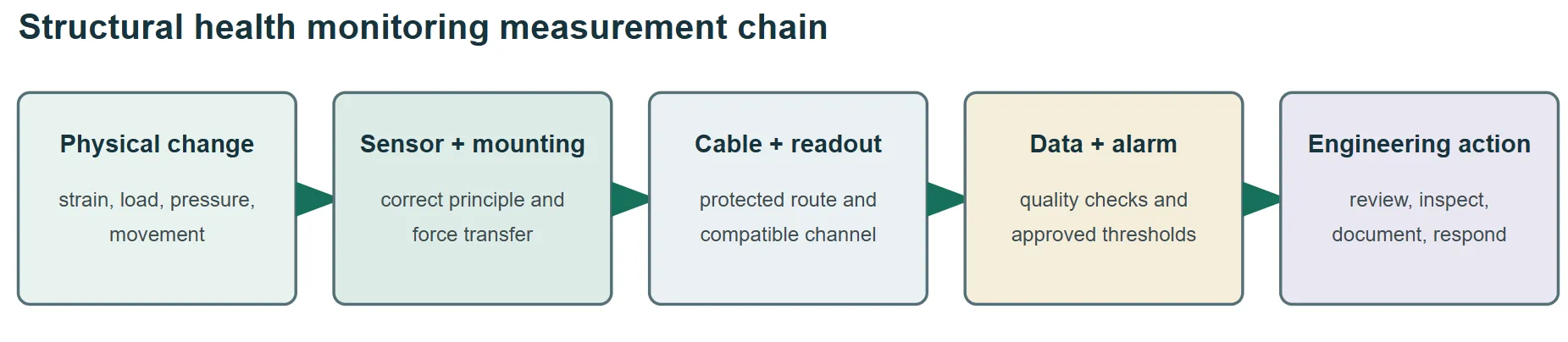

Costruisci la catena di misurazione prima di scegliere un modello

Un sensore è uno strato di un sistema SHM. Il punto di misurazione, l'hardware di montaggio, il percorso del cavo protetto, la lettura o il registratore, il collegamento di comunicazione, il software, le soglie di allarme e la procedura di risposta devono funzionare come un'unica catena. Un sensore altamente stabile non è in grado di correggere un ancoraggio instabile, un cavo danneggiato, un canale incompatibile, un'interpretazione inadeguata della temperatura o una soglia di allarme priva di basi ingegneristiche.



• Definire la questione ingegneristica e la variabile fisica prima di selezionare una famiglia di sensori.
• Confermare che l'intervallo, la risoluzione, la ripetibilità, il comportamento della temperatura e la frequenza di campionamento supportino la decisione sull'allarme.
• Specificare il montaggio, la protezione dei cavi, la messa a terra, la protezione dalle sovratensioni, i canali di lettura, le comunicazioni, l'archiviazione dei dati e l'accesso per la manutenzione.
• Assegnare la responsabilità delle letture di riferimento, dell'approvazione delle soglie, della revisione degli allarmi, dell'ispezione e della conservazione dei dati.

Criteri di selezione che rientrano nel preventivo

Otto opzioni di monitoraggio del movimento e dove si adattano

Le seguenti otto opzioni appaiono in Kingmach gamma del trasduttore di spostamento . Risolvono diversi problemi di movimento all'interno di SHM, ma non sono otto versioni di un sensore a filo vibrante. Confrontare il principio di rilevamento, il percorso di misurazione, il metodo di installazione, la potenza e i requisiti di manutenzione prima di trattare i modelli come sostituti.

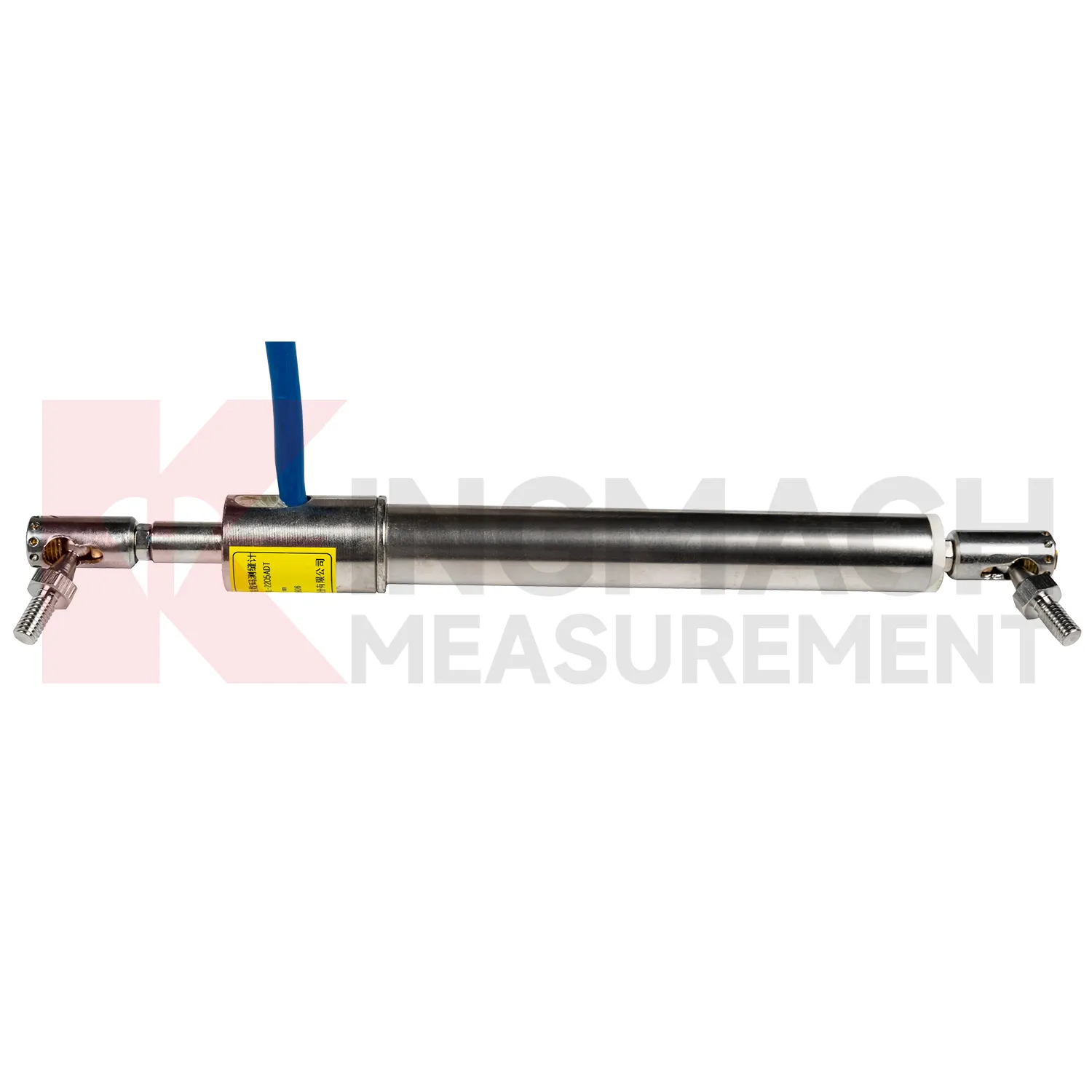

1. Calibro di fessurazione intelligente: JMDL-22XXAT

Usa il JMDL-22XXAT Calibro di fessure intelligente quando la variabile ingegneristica è la variazione di larghezza attraverso una fessura, un giunto o un giunto di dilatazione. Le opzioni della gamma standard consentono all'acquirente di abbinare il movimento previsto anziché accettare un viaggio generico. La geometria di montaggio deve trasferire l'apertura direttamente nel misuratore mantenendo gli ancoraggi all'esterno del materiale danneggiato o allentato. La lettura dello zero deve essere registrata con la temperatura, le condizioni di installazione e il relativo riferimento al disegno.

Il progetto Egongyan Rail-only Bridge ha utilizzato misuratori di fessure intelligenti all’interno di un sistema di monitoraggio del ponte più ampio, dimostrando perché i dati sulle crepe dovrebbero essere interpretati con misurazioni di carico, deflessione, deformazione e ambientale. Un errore comune è scegliere la gamma più piccola per una precisione apparente senza tenere conto del movimento stagionale o dello spostamento di installazione. Un altro è il montaggio attraverso una fessura irregolare senza definire l'asse del movimento. Richiedi l'intervallo esatto, la precisione, l'opzione di temperatura, la lunghezza del cavo, gli accessori di montaggio, il registro di calibrazione e la lettura compatibile. Definire chi può azzerare lo zero e come verrà registrato ogni azzeramento nello storico del monitoraggio.

2. Misuratore di spostamento per uso generale: JMDL-21XXAT

IL JMDL-21XXAT Misuratore di spostamento per uso generale si adatta al movimento relativo diretto tra due componenti strutturali quando la direzione di misurazione è chiara. Compiti tipici includono il movimento dei giunti di dilatazione, lo spostamento del supporto locale e il movimento relativo attraverso un'interfaccia definita. La sua architettura di modulazione di frequenza induttiva e le funzioni digitali lo rendono una tecnologia diversa da un sensore a filo vibrante convenzionale, anche se la frequenza è coinvolta nel processo di misurazione interno.

Prima di ordinare, disegna il punto fisso, il punto mobile, la direzione prevista, l'estensione iniziale e l'inviluppo completo del movimento. Controllare se la rotazione o il movimento trasversale potrebbero caricare lateralmente l'asta o la staffa. L'errore comune è considerare un indicatore generico come una risposta universale quando il percorso di movimento è curvo, troppo lungo, inaccessibile o riferito a materiale instabile. In questi casi, un metodo flessibile, con fune metallica, multipunto, bedrock, ottico o GNSS può rispondere alla domanda in modo più affidabile. Richiedere un disegno di montaggio quotato e verificare la posizione iniziale installata prima che la lettura della linea di base venga accettata.

3. Misuratore di spostamento differenziale: JMDL-52XXADT

Scegli il JMDL-52XXADT Misuratore di spostamento differenziale quando la decisione dipende dalla differenza di movimento tra due punti, come il movimento relativo attraverso un'articolazione, un segmento o un'interfaccia. Due bobine induttive accoppiate rispondono in direzioni opposte al movimento dell'asta. Il calcolo differenziale ha lo scopo di ridurre l'influenza ambientale comune, compresi gli effetti legati alla temperatura. Questo principio di funzionamento non può essere descritto come un filo vibrante.

I punti di riferimento fanno parte della misurazione. Se uno dei due ancoraggi si muove in modo indipendente, l'output potrebbe essere corretto per la geometria installata ma errato per l'interpretazione ingegneristica. Includere la rigidità della staffa, l'allineamento, la posizione iniziale, il movimento termico, l'accesso e la protezione del cavo nel disegno di installazione. Un errore comune è utilizzare un indicatore differenziale quando il progetto richiede effettivamente una posizione assoluta o una corsa lunga. Confermare il sistema di riferimento e la convenzione del segno prevista prima di definire gli allarmi. Durante la messa in servizio, applicare un movimento controllato in entrambe le direzioni e verificare il segno, il ritorno e la mappatura dei canali.

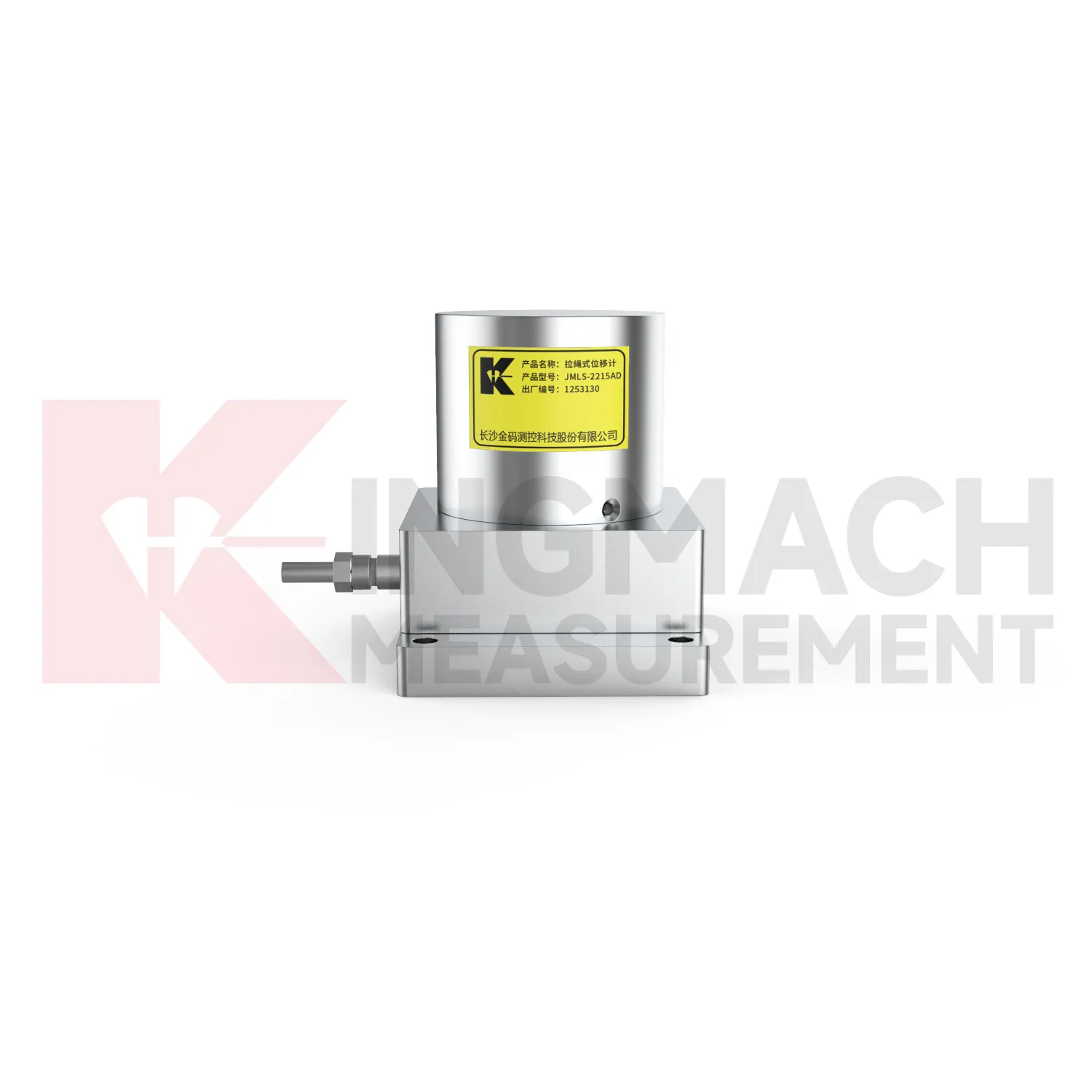

4. Sensore di spostamento a fune metallica: JMLS-22XXADT

IL Sensore di spostamento della fune metallica JMLS-22XXADT converte l'estensione o la retrazione del cavo attraverso una bobina e un meccanismo di rilevamento rotante. È utile quando la corsa è maggiore o un'asta di misurazione rigida non può seguire il percorso disponibile. La comunicazione RS485 può semplificare la connessione a un sistema di acquisizione compatibile, ma il percorso meccanico del cavo rimane il problema di installazione dominante.

• Mantenere il cavo allineato con il movimento previsto e proteggerlo da abrasioni, impigliamenti, ghiaccio, detriti e impatti accidentali.
• Controllare la forza di retrazione, la resistenza dell'ancoraggio, la corsa utilizzabile, la geometria della piegatura, la sigillatura della custodia, le impostazioni del protocollo e l'accesso per l'ispezione.
• Non utilizzare la corsa nominale completa come movimento di progetto; installazione della riserva e margine per eventi estremi.

Un errore frequente è concentrarsi sulla risoluzione elettronica ignorando la meccanica dei cavi. Un allineamento inadeguato o un percorso non protetto possono introdurre attriti, allentamenti o danni che nessuna uscita digitale può correggere. Confermare la direzione di trazione e il comportamento di retrazione per tutta la corsa prevista prima che la custodia protettiva venga chiusa.

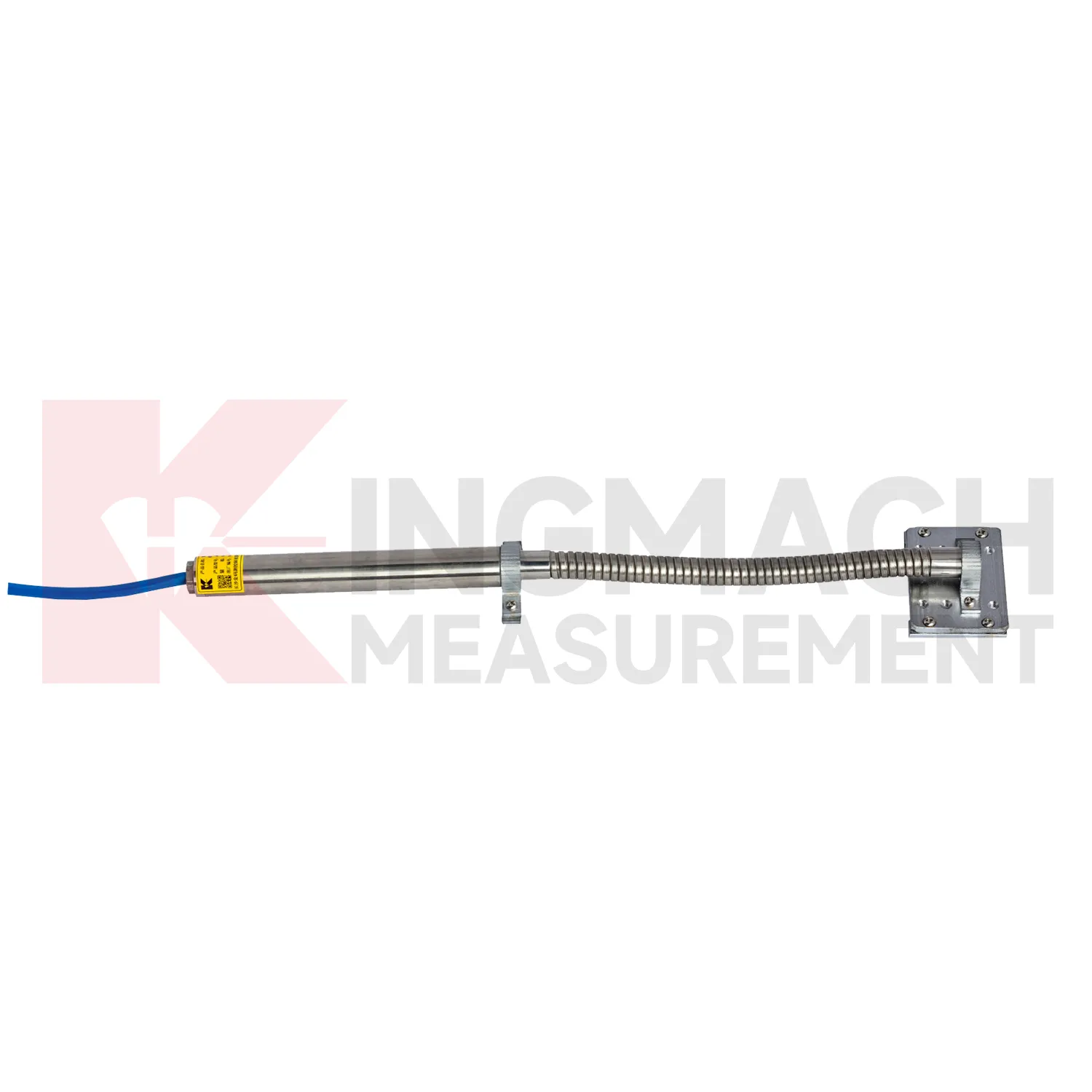

5. Misuratore di spostamento flessibile: JMDL-24XXAT

Usa il JMDL-24XXAT Misuratore di spostamento flessibile quando l'elemento sensibile deve deformarsi con la geogriglia o un altro rinforzo incorporato anziché estendersi su uno spazio rettilineo e pulito. L'estensione flessibile segue il movimento del materiale, mentre il sistema di rilevamento interno a modulazione di frequenza induttiva evita il contatto strisciante tra l'asta e la bobina. Ciò rende il modello rilevante per applicazioni su terreni rinforzati, sottofondi, pendenze e fondazioni in cui un misuratore di superficie rigido distorcerebbe il percorso di misurazione.

La pianificazione dell'installazione dovrebbe coprire l'orientamento del sensore, il fissaggio al rinforzo, la protezione durante il posizionamento del riempimento, l'uscita del cavo, i carichi di compattazione, la lettura iniziale e la relazione tra l'estensione misurata e la deformazione ingegneristica. L’errore comune è considerare l’asta flessibile come meccanicamente indistruttibile. Attrezzature edili, curve strette, fissaggio inadeguato o posizionamento incontrollato del riempimento possono danneggiare il gruppo o disaccoppiarlo dal materiale. Richiedere una dichiarazione sul metodo di installazione e un'ispezione del punto di presa prima dell'interramento. Fotografare l'attacco e il percorso del cavo in modo che le successive revisioni dei dati possano confermare la geometria installata.

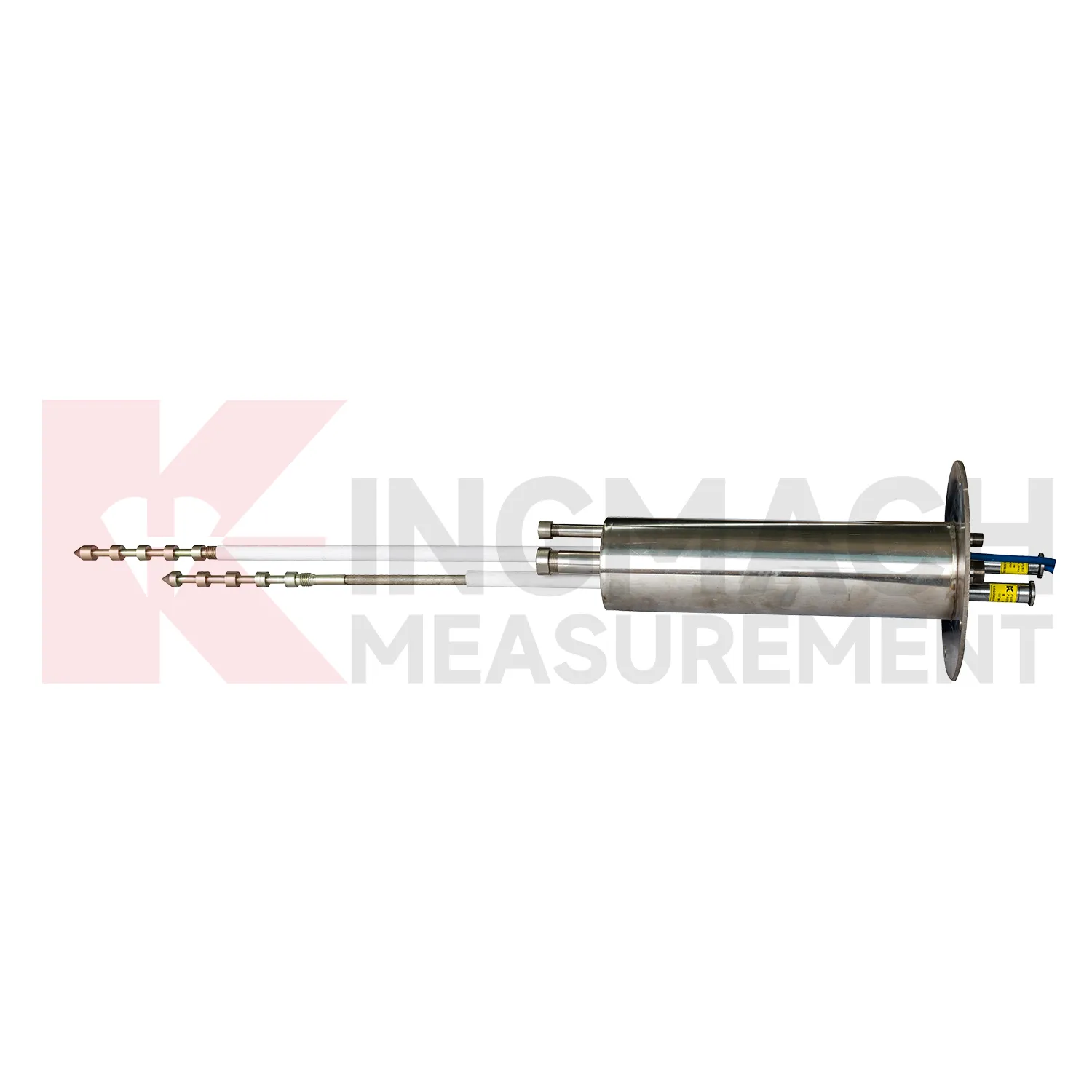

6. Misuratore di spostamento multipunto: JMDL-31XXAT

IL JMDL-31XXAT Misuratore di spostamento multipunto separa il movimento a diverse profondità nella roccia circostante, nei pendii, nelle fosse di fondazione o nel terreno delle gallerie. Gli ancoraggi installati a diverse profondità si collegano tramite aste e tubi protettivi ai singoli indicatori di spostamento. Il confronto dei punti aiuta l'ingegnere a distinguere la deformazione superficiale dal movimento più profondo. Questa è più informativa di una lettura della superficie quando la posizione della zona attiva è incerta.

Il team di progettazione deve specificare la profondità e il diametro del foro, la disposizione da tre a cinque punti, la profondità di ancoraggio, la geologia, la malta, la lunghezza delle aste, la protezione della testa, il percorso dei cavi, la sequenza di installazione e la procedura di base. L'errore comune è scegliere una spaziatura di punti uguali senza riferimento agli strati, alle discontinuità, alle fasi di scavo o alla zona di taglio prevista. Un altro rischio è che l'installazione di malta o barra crei un accoppiamento involontario tra i punti. Trattare la progettazione del foro e la registrazione dell'installazione come parte delle specifiche dello strumento. Richiedere che il programma di profondità finale e l'identificazione del punto installato corrispondano alla mappa del canale del logger.

7. Misuratore di spostamento del substrato roccioso a punto singolo: JMDL-32XXAT

IL JMDL-32XXAT Misuratore di spostamento del substrato roccioso a punto singolo misura il movimento tra una superficie o un riferimento strutturale e un ancoraggio profondo. È adatto alla deformazione della roccia del tunnel, al movimento delle fondazioni di dighe, al movimento dei pendii o alle applicazioni di scavi di fondazione quando l'ingegnere è in grado di identificare una profondità di riferimento stabile e significativa. Lo strumento combina un sensore di spostamento, un'asta, un'ancora, un tubo protettivo e un gruppo testa, quindi la progettazione del foro e dell'ancora influisce direttamente sul risultato.

Non dare per scontato che più profondo significhi automaticamente stabile. Esaminare la geologia, gli agenti atmosferici, i giunti, le acque sotterranee, l'influenza dello scavo e la zona di deformazione prevista prima di selezionare la profondità di ancoraggio. Un singolo punto non può mostrare come è distribuito il movimento sopra l'ancora; utilizzare un sistema multipunto quando è richiesta la profilazione della profondità. L'errore più comune è chiamare l'ancora profonda "fondamento roccioso" senza documentare il motivo per cui è un riferimento accettabile. Includere i registri dei fori di trivellazione, i registri delle iniezioni, la lunghezza installata e le letture di riferimento nei documenti di accettazione. Se la stabilità di riferimento rimane incerta, aggiungere un sondaggio indipendente o un altro punto di misurazione per la verifica.

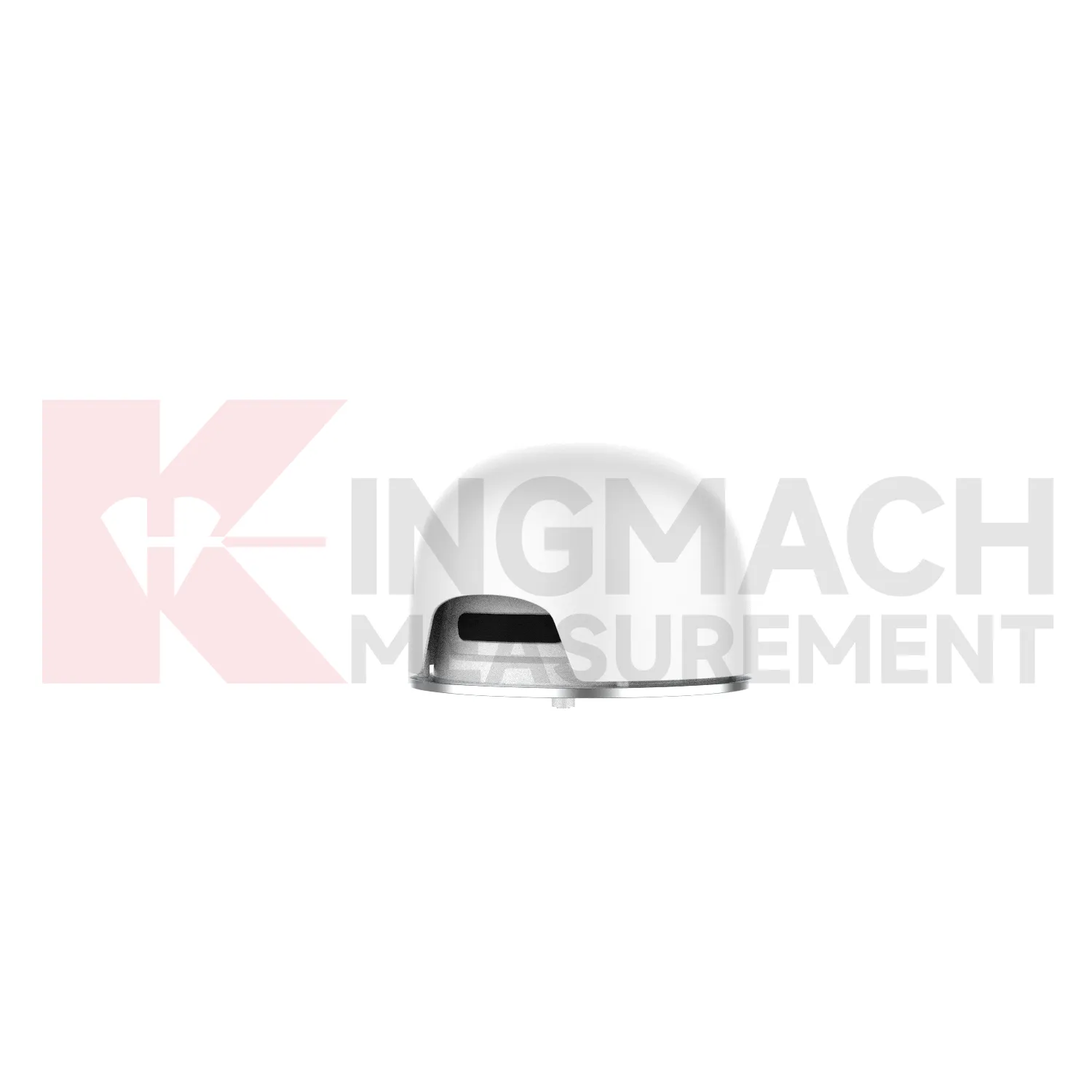

8. Monitoraggio dello spostamento GNSS: JMBD-1050

Usa il Dispositivo di monitoraggio GNSS JMBD-1050 per cambiamenti di posizione orizzontale e verticale attraverso ponti a cielo aperto, pendii, dighe, miniere, ferrovie o grandi strutture. Il GNSS misura la posizione globale piuttosto che l’apertura locale di fessure o la corsa dell’asta. Il sistema richiede un'architettura di posizionamento, un montaggio di monumenti, un'alimentazione, comunicazioni e un metodo di elaborazione dati adeguati. Può coprire scale di movimento e distanze impraticabili per un sensore di contatto locale.

Prima dell'approvvigionamento, esaminare la visibilità del satellite, il rischio multipercorso, la posizione dell'antenna, il metodo di riferimento o di correzione, il sistema di coordinate, l'intervallo di campionamento, l'autonomia energetica, la copertura delle comunicazioni, la protezione dai fulmini e il modo in cui i vettori di spostamento verranno filtrati e allarmati. L'errore comune è installare il GNSS vicino a strutture riflettenti o a cielo ostruito e aspettarsi la stessa qualità dei dati di un sito aperto. Il GNSS e i sensori locali spesso lavorano insieme: il GNSS traccia il movimento globale, mentre i misuratori di fessure o gli strumenti profondi identificano i meccanismi di deformazione locale. Includere un'indagine sulla vista del cielo e sulle comunicazioni nel piano di accettazione pre-installazione.

Prove di progetto verificate e cosa dovrebbero imparare gli acquirenti

I riferimenti al progetto con nome sono utili solo quando chiariscono l'ambito del sistema. I tre casi verificati di seguito mostrano un monitoraggio multisensore piuttosto che una dichiarazione di successo basata su un unico modello. Utilizzateli per inquadrare le variabili, l'architettura di acquisizione e i rischi sul campo che appartengono a una richiesta di offerta di progetto.

Ponte: ponte ferroviario Egongyan

IL Progetto di monitoraggio del ponte solo ferroviario di Egongyan a Chongqing hanno combinato calibri intelligenti per fessure con strumenti ambientali, di forza dei cavi, di deflessione, di deformazione, di vibrazione e ambientali. Per gli appalti, ciò significa che non si dovrebbe chiedere a un misuratore di fessure di spiegare ogni risposta strutturale. Definire in che modo la temperatura, il comportamento relativo al traffico, la forza del cavo, la deflessione e le tendenze delle crepe verranno allineati e riesaminati nel tempo.

Tunnel: superstrada Yuping-Panzhou

IL Progetto di monitoraggio della superstrada Yuping-Panzhou nel Guizhou hanno coperto cedimenti del tunnel, convergenza, crepe e tensioni strutturali. Il mix di apparecchiature comprendeva la misurazione intelligente delle crepe e dello spostamento laser, sensori di livello idrostatici e strumenti per la deformazione della corda vibrante. La lezione è un'etichettatura precisa: un progetto può utilizzare sensori a filo vibrante senza che ogni canale di spostamento sia a filo vibrante.

Pendenza: Jiwei Expressway nello Shandong

IL Progetto di monitoraggio della pendenza della Jiwei Expressway funzioni combinate di spostamento profondo, precipitazioni, livello delle acque sotterranee e allarme acustico e luminoso. Il progetto 2024 dimostra perché i dati sulla deformazione necessitano di un contesto di trigger e delle condizioni del sito. Una richiesta di offerta in pendenza dovrebbe collegare la profondità del movimento, l'intervallo delle precipitazioni, la risposta delle falde acquifere, le comunicazioni, l'alimentazione, la logica degli allarmi e la responsabilità dell'ispezione.

I progetti di dighe richiedono la stessa disciplina di sistema

Per una diga, definire se la decisione riguarda l'apertura di fessure, il movimento dei giunti, la deformazione della fondazione, la pressione dei pori, il livello dell'acqua, l'assestamento, il sollevamento o lo spostamento globale. UN sistema di monitoraggio della diga normalmente combina diverse famiglie di sensori e misurazioni ambientali. Specificare punti di riferimento, gallerie o percorsi di cavi, impermeabilizzazione, protezione contro le sovratensioni, ridondanza di acquisizione, accesso per ispezione, proprietà della soglia e come le letture verranno confrontate con il livello e la temperatura del serbatoio.

Registrazione dati, monitoraggio remoto e video del prodotto

L'SHM a lungo termine richiede solitamente l'acquisizione automatica, mentre le letture manuali rimangono utili per la messa in servizio, i controlli di base, la risoluzione dei problemi e piccoli progetti. Abbina ogni canale al principio di rilevamento e all'uscita. Pianifica il lettura o registratore di dati , cavo della strumentazione , comunicazioni e software di visualizzazione prima che l'ordine del sensore venga rilasciato.

La logica dell’allarme dovrebbe separare i controlli sulla qualità dei dati dalle soglie strutturali. Dati mancanti, linee piatte, passaggi improvvisi dopo la manutenzione, risposta della temperatura impossibile e disaccordo tra i canali correlati possono indicare un problema di misurazione. Gli allarmi strutturali dovrebbero utilizzare soglie approvate dal progetto, regole di persistenza, contatti di escalation e una risposta di ispezione. Archivia letture grezze, valori tecnici, versioni di calibrazione, eventi di manutenzione e modifiche delle soglie in modo che i revisori successivi possano ricostruire la decisione.

Il video mostra il Estensimetro a corda vibrante da incasso JMZX-215HAT/HB/HA , un vero e proprio strumento a corda vibrante utilizzato per il monitoraggio della deformazione integrata. Utilizzarlo per distinguere un elemento sensibile a filo vibrante dalle tecnologie di spostamento induttive, a fune metallica o GNSS descritte sopra. Per la preparazione sul campo, abbina la recensione del prodotto al file Guida all'installazione dell'estensimetro a corda vibrante .

Appalti e condizioni commerciali

Confronta il costo del sistema configurato anziché il prezzo unitario del sensore. Il preventivo deve separare sensori, lunghezze dei cavi, hardware di montaggio, canali di lettura o di registrazione, involucri, alimentazione, comunicazioni, software, documenti di calibrazione, messa in servizio, formazione, ricambi, imballaggio, trasporto e tasse. Ciò rivela se un prezzo inferiore del sensore crea costi di integrazione, installazione o manutenzione più elevati.

Gli attuali termini commerciali per i modelli dislocanti Kingmach menzionati utilizzano una quantità minima di ordine di un pezzo, prezzi negoziabili, T/T in anticipo e spedizione entro 30 giorni dal pagamento completo. Trattateli come termini in fase di quotazione, non come una promessa permanente. Richiedi la fattura proforma per confermare il suffisso del modello, la quantità, il prezzo unitario e totale, gli Incoterm, l'imballaggio, la scadenza del pagamento, i tempi di consegna, il metodo di spedizione, la garanzia, l'ambito di calibrazione, la disponibilità dei ricambi e la lingua del documento.

La revisione del ciclo di vita dovrebbe includere la manodopera di installazione, le restrizioni di accesso, i controlli di calibrazione, la sostituzione dei cavi, l'espansione del registratore, i costi di comunicazione, il funzionamento del software, le ispezioni pianificate e il costo di una visita di emergenza in loco. Per i sensori interrati o remoti, l'accesso sostitutivo potrebbe superare il prezzo di acquisto originale. Concordare la documentazione di fabbrica e i controlli pre-spedizione prima del pagamento in modo che i dettagli mancanti del modello, del canale, del cavo o del protocollo non emergano durante la messa in servizio.

Lista di controllo RFQ per un pacchetto di sensori SHM

Misura e struttura

• Tipo di struttura, posizione di monitoraggio, disegni, foto e variabile fisica da misurare.
• Valori normali ed estremi previsti, risoluzione richiesta, base di precisione, soglia di allarme, intervallo di campionamento e durata del monitoraggio.
• Punti di riferimento, direzione del movimento, offset di installazione, intervallo di temperatura e canali correlati necessari per l'interpretazione.

Sito e installazione

• Acqua, polvere, corrosione, vibrazioni, fulmini, impatto della costruzione, requisiti di trivellazione o malta, accesso e percorso dei cavi.
• Staffe di montaggio, ancoraggi, tubi protettivi, scatole di giunzione, connettori, schermatura, messa a terra e protezione da sovratensione.
• Dichiarazione del metodo di installazione, procedura di base, punti di attesa, letture di accettazione e registrazioni del costruito.

Dati e ambito commerciale

• Lettura manuale o automatica, tipo di canale, protocollo, alimentazione, memorizzazione, trasmissione, mappatura software, allarmi e ruoli utente.
• Scheda tecnica, coefficienti di calibrazione, tracciabilità seriale, istruzioni di cablaggio e installazione, certificati applicabili, garanzia e supporto.
• Quantità, lunghezza del cavo, accessori, ricambi, imballaggio, Incoterm, termini di pagamento, tempi di consegna, destinazione ed esigenze di messa in servizio.

Errori di acquisto comuni che aumentano il rischio di monitoraggio

• Chiamare ogni filo vibrante con uscita in frequenza o sensore di movimento digitale senza confermare l'elemento sensibile e il canale di lettura.
• Selezionare l'intervallo solo dal movimento normale e non lasciare alcun margine per l'offset dell'installazione, il comportamento stagionale o un evento estremo credibile.
• Confrontare i valori di precisione senza verificare se si riferiscono al fondo scala, alla lettura, alla linearità, alla ripetibilità o ad un sistema installato completo.
• Ordinazione di sensori prima di finalizzare ancoraggi, fori, percorsi di cavi, protezione, capacità del registratore, comunicazioni, alimentazione e tag software.
• Utilizzo di un sensore locale per interpretare un meccanismo a livello di sistema che dipende anche da carico, temperatura, pressione, assestamento o movimento globale.
• Approvazione del prezzo unitario più basso senza fissare i prezzi di installazione, hardware del canale, documentazione, accesso per la manutenzione, ricambi e rischio di sostituzione.

Richiedi una revisione del modello e del sistema
