Guida alle specifiche del misuratore di spostamento Kingmach

Inizia con il movimento che devi misurare

Definire la modalità di spostamento prima di confrontare le schede tecniche. Un misuratore di fessure che misura un giunto di 20 mm non risolve lo stesso problema di un'unità GNSS che traccia il movimento del pendio, un sensore a fune metallica che misura una corsa lunga o un misuratore multipunto che legge il movimento su diversi strati di roccia. La portata, il metodo di installazione e l'interpretazione dei dati dipendono tutti dal tipo di movimento.

La gamma di spostamenti di Kingmach copre lo spostamento lineare, l'ampiezza della fessura, il movimento dei giunti di dilatazione, lo spostamento della superficie su larga scala, la deformazione della geogriglia, l'assestamento delle casseforme, lo spostamento delle rocce circostanti e lo spostamento del substrato roccioso. Selezionare prima la struttura di misurazione dall'applicazione, quindi perfezionare le specifiche numeriche.

• Per quanto riguarda l'ampiezza della fessura o del giunto, controllare il campo corto, la risoluzione, la base di montaggio, l'asta di misurazione e la stabilità a lungo termine.
• Per lo spostamento relativo di ponti, dighe, ferrovie o edifici, verificare la precisione, l'influenza della temperatura, l'impermeabilità e la compatibilità dell'acquisizione.
• Per il monitoraggio di pendii o frane, controllare portata, comunicazione, alimentazione, resistenza agli agenti atmosferici e funzionamento non presidiato.
• Per gli strati di roccia o la deformazione del substrato roccioso, controllare la struttura di ancoraggio, il metodo di perforazione e cementazione, i punti di misurazione e la profondità di installazione.
• Per il monitoraggio di casseforme e costruzioni, la protezione dei controlli, l'affidabilità della risposta, il montaggio temporaneo e l'integrazione degli allarmi.

Specifiche del misuratore di spostamento principale da confrontare

Gamma: evitare sia il sottodimensionamento che il sovradimensionamento non necessario

Un sensore con una portata troppo ridotta potrebbe raggiungere il limite durante un evento importante. Un sensore con una portata molto maggiore di quella richiesta dal progetto può aumentare i costi senza migliorare la visibilità dei piccoli movimenti. Stima del movimento normale, stagionale, della fase di costruzione e del livello di avviso prima di scegliere l'intervallo.

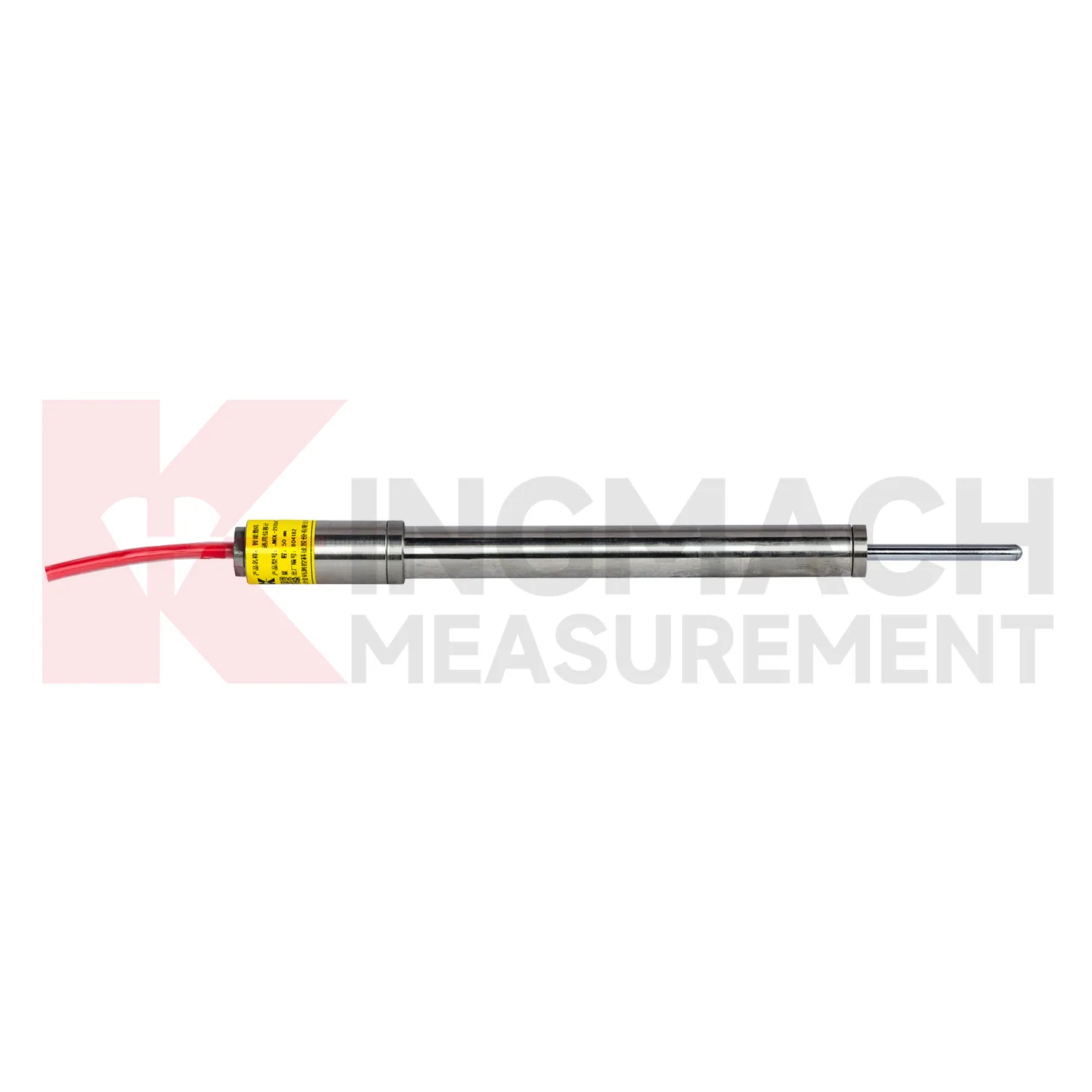

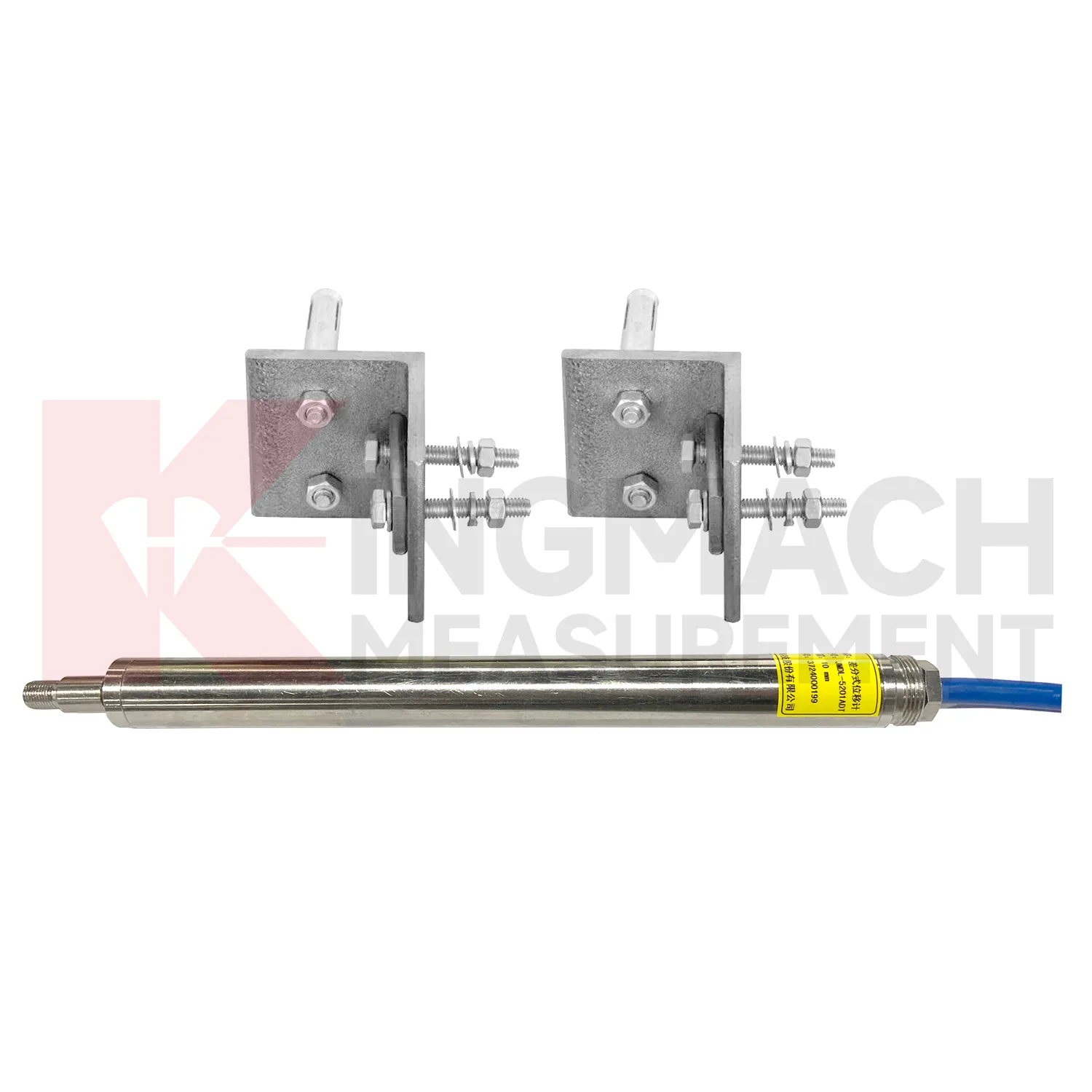

Per brevi movimenti strutturali, il Kingmach JMDL-52XXADT Misuratore di spostamento differenziale è disponibile nelle gamme da 20 mm, 50 mm e 100 mm. IL JMDL-22XXAT Calibro di fessure intelligente include modelli da 20 mm, 50 mm, 100 mm e 200 mm. Per viaggi più lunghi, il Sensore di spostamento della fune metallica JMLS-22XXADT copre le opzioni 0-500 mm, 0-1000 mm e 0-2000 mm.

Aggiungi un margine per il movimento che innesca l'azione ingegneristica, non una percentuale arbitraria. Il sensore dovrebbe acquisire l'evento di avviso senza funzionare così al di sotto del fondo scala che l'intervallo selezionato fornisce poco valore pratico per il normale monitoraggio della tendenza.

La risoluzione e l'accuratezza rispondono a domande diverse

La risoluzione è l'incremento più piccolo visualizzato. La precisione è la differenza prevista tra il valore riportato e lo spostamento reale. Un misuratore può visualizzare 0,01 mm mentre la sua precisione è espressa come percentuale del fondo scala, quindi i due valori devono essere rivisti insieme.

Il JMDL-52XXADT è specificato con una risoluzione di 0,01 mm e una precisione di +/- 0,1% FS. Il misuratore di spostamento intelligente per uso generale ha una risoluzione di 0,01 mm e una precisione dello 0,5% FS. Il modello magnetostrittivo è specificato con una risoluzione di 0,01 mm e una precisione di +/- 0,05% FS. La risoluzione influisce sulla piccola visibilità del trend; la precisione influisce sulla fiducia nel valore assoluto.

Non impostare una soglia di allarme solo rispetto all'incremento del display. Tenere conto dell'accuratezza, della ripetibilità, dell'influenza della temperatura, del movimento dell'installazione e del margine decisionale del progetto per ridurre gli allarmi fastidiosi e le false interpretazioni.

Abbinare il principio di rilevamento al sito

Il principio di rilevamento influisce sulla deriva, sulla durata, sull'installazione, sulla manutenzione e sul comportamento del segnale. I misuratori induttivi a modulazione di frequenza sono adatti a molti compiti di spostamento strutturale e giunti di dilatazione perché la loro architettura digitale supporta un monitoraggio stabile a lunga distanza. I sensori a fune metallica gestiscono viaggi più lunghi o percorsi di movimento indiretti, mentre il GNSS supporta movimenti di superficie su larga scala in punti remoti.

IL JMCW-21XXADT Misuratore di spostamento magnetostrittivo è un'opzione complementare senza contatto all'interno del portafoglio di spostamento Kingmach; non è un sensore di spostamento a corda vibrante. La sua struttura di rilevamento senza contatto è destinata ad applicazioni in cui sono utili una ridotta usura meccanica e una misurazione della posizione lineare assoluta. Le specifiche pubblicate includono protezione IP67, comunicazione RS485 e funzionamento da -30 C a +80 C.

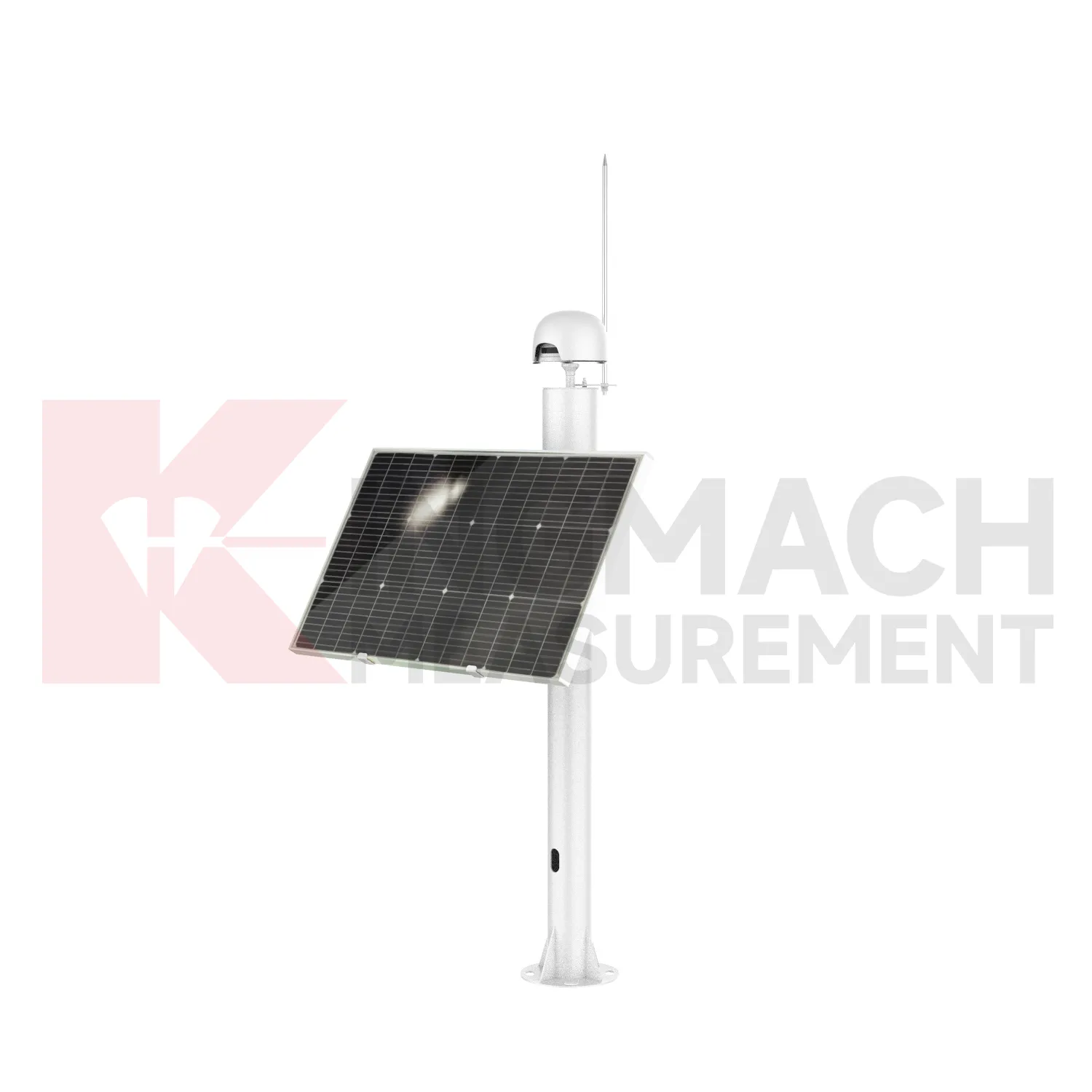

Per il movimento di superficie remoto, il GNSS integrato JMBD-1050YT supporta il posizionamento multi-costellazione, la comunicazione 4G e RS485, il funzionamento con batteria solare e al litio, protezione IP67 e un intervallo ambientale compreso tra -40 C e +85 C. Selezionare GNSS quando l'output richiesto è il movimento posizionale su un'area più ampia anziché lo spostamento articolare locale.

Temperatura dello schermo, acqua, polvere ed esposizione elettrica

I siti di monitoraggio civile espongono i sensori a pioggia, condensa, polvere, fango, vibrazioni, trazione di cavi, aria corrosiva e disturbi elettrici. Trattare i limiti di tenuta e ambientali come criteri di selezione primari. Un principio di rilevamento adeguato può comunque fallire se la custodia, il connettore, l'ingresso del cavo o l'orientamento di montaggio non corrispondono al sito.

Confrontare il raggio d'azione con il microclima dell'installazione piuttosto che con una stazione meteorologica vicina. La galleria della diga, il rivestimento del tunnel, l'impalcato del ponte e il pendio esposto possono avere condizioni di temperatura e umidità molto diverse. Esaminare la protezione dei cavi, la sigillatura dei connettori, il drenaggio, la messa a terra e la protezione da sovratensione come parte della progettazione dell'installazione.

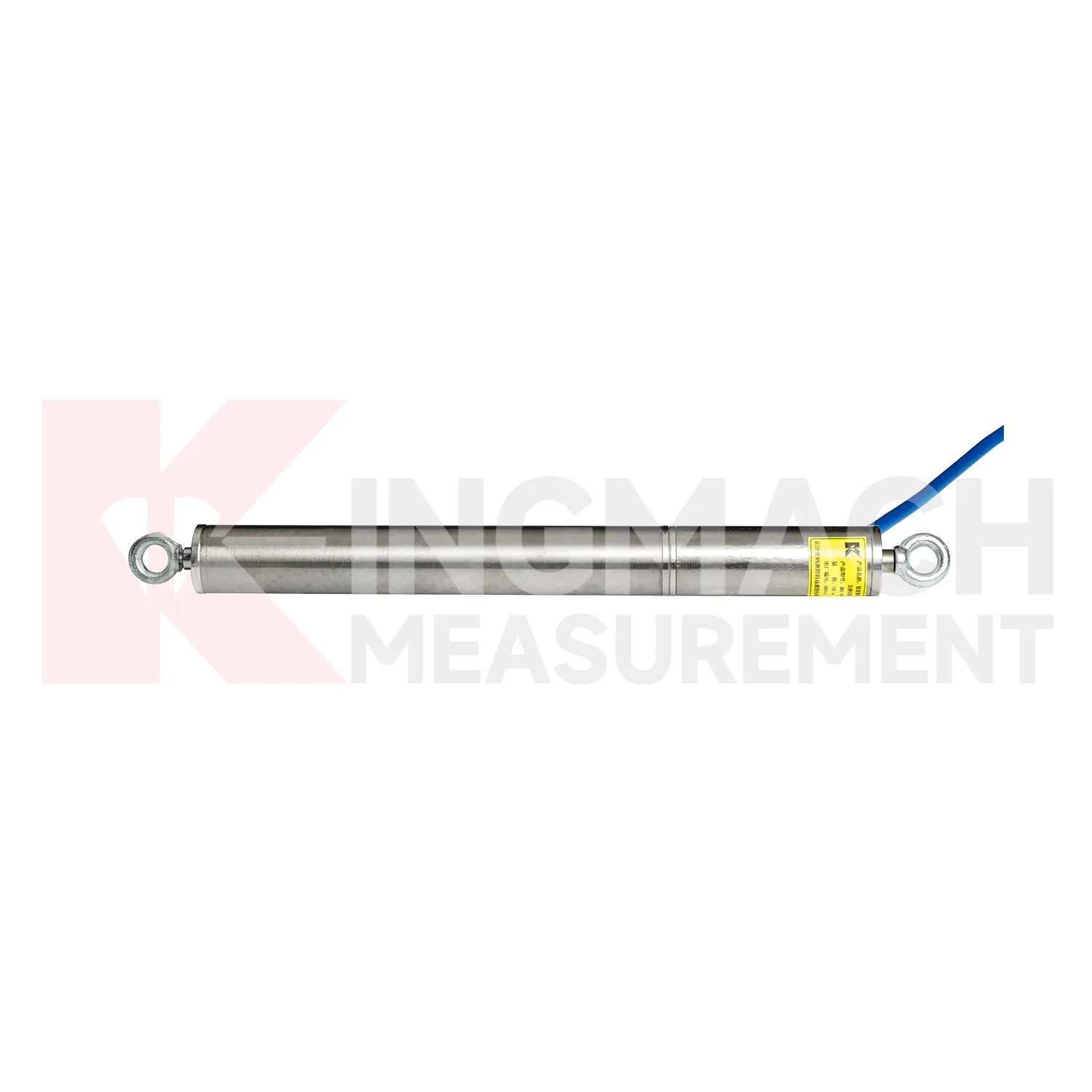

Il sensore di spostamento della fune metallica di Kingmach è specificato a IP67 e da -30 C a +70 C. Il misuratore magnetostrittivo è specificato a IP67 e da -30 C a +80 C. Il JMDL-49XXAT Misuratore di spostamento per casseforme intelligenti/filo di acciaio è specificato IP68, che può essere adatto a installazioni con maggiore esposizione ad acqua e polvere quando anche la sua struttura di misurazione si adatta al progetto.

Confermare la catena completa di comunicazione e acquisizione

Un misuratore di spostamento crea informazioni utilizzabili solo quando il segnale raggiunge un sistema che memorizza, controlla e riporta il risultato. Confermare la modalità di comunicazione, la distanza del cavo, la velocità di trasmissione ove applicabile, la compatibilità del logger, l'alimentazione, la messa a terra, la protezione da sovratensione, la conversione delle unità ingegneristiche, la sincronizzazione dell'ora e i controlli della qualità dei dati prima dell'acquisto.

RS485 è comune nel monitoraggio digitale robusto perché supporta l'integrazione sul campo e cavi più lunghi. I punti remoti potrebbero anche richiedere il 4G, la ricarica solare o il funzionamento a batteria. Esamina il sensore, il cavo, il registratore, la custodia, il software, la logica degli allarmi e l'accesso per la manutenzione come un unico sistema anziché come elementi separati.

IL JMDL-21XXAT Misuratore di spostamento intelligente per uso generale memorizza l'identificazione del sensore e le informazioni sulla calibrazione e può funzionare con l'acquisizione automatica per il monitoraggio non presidiato. Durante la revisione della RFQ, confermare l'esatta lettura o registratore, il cablaggio, l'indirizzamento, la mappatura del software e la procedura di messa in servizio per il modello selezionato.

Trattare l'hardware di installazione come parte della misurazione

La misurazione dello spostamento dipende dal trasferimento del movimento effettivo all'elemento di rilevamento senza allentamenti, errori di flessione, attrito o vincoli involontari. Esaminare il disegno di installazione prima di approvare un sensore. La geometria di montaggio, la direzione prevista del movimento, il percorso dei cavi, l'accesso per l'azzeramento e la protezione contro i danni alla costruzione influiscono tutti sulla qualità dei dati.

I misuratori di fessure richiedono basi stabili e aste di misurazione adeguate. IL JMDL-24XXAT Misuratore di spostamento flessibile intelligente deve deformarsi con la geogriglia o il materiale rinforzato da monitorare. IL JMDL-31XXAT Misuratore di spostamento multipunto intelligente utilizza ancoraggi a diverse profondità con foratura, stuccatura, tubi protettivi e hardware di installazione.

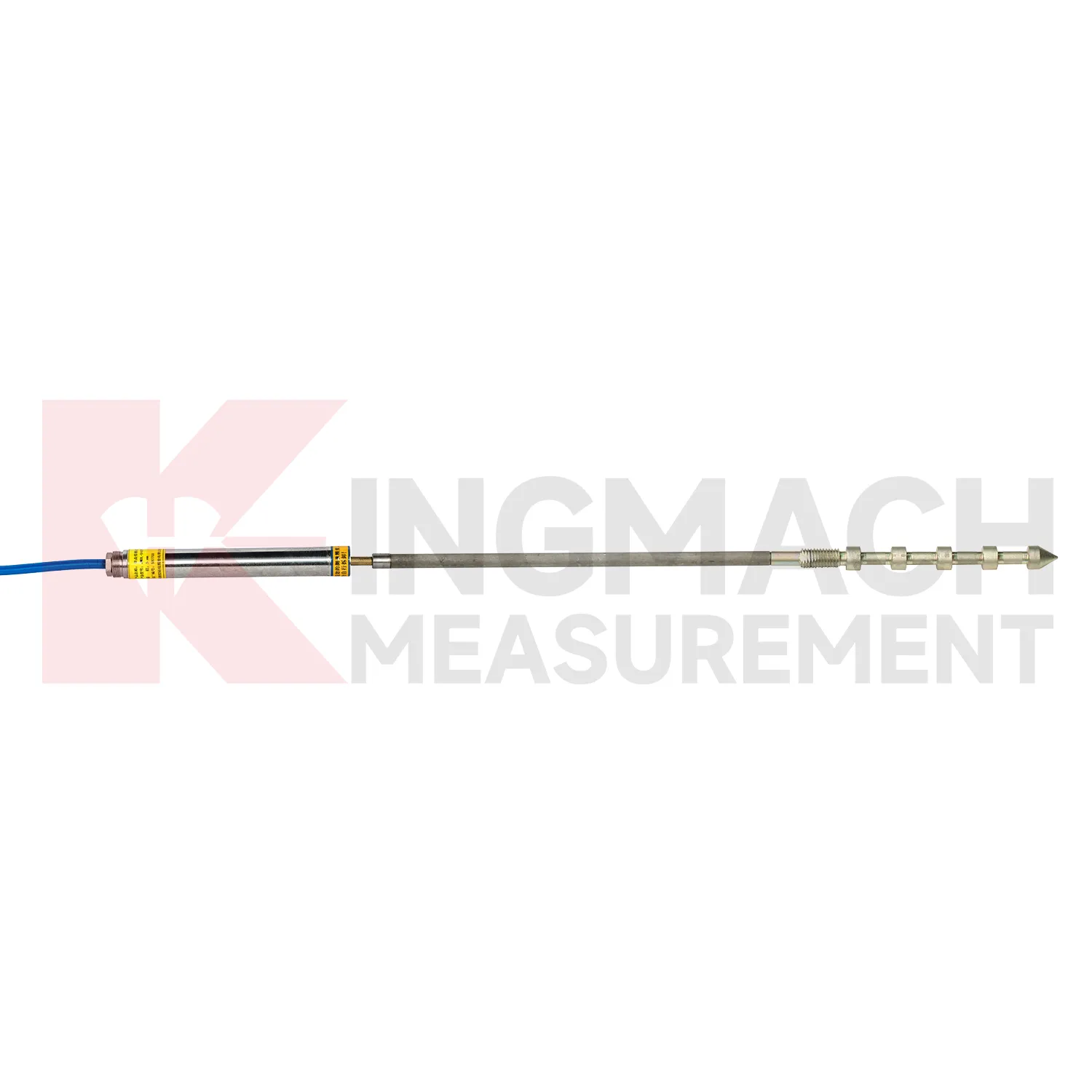

Per il movimento del substrato roccioso o della roccia circostante, il JMDL-32XXAT Misuratore intelligente di spostamento del substrato roccioso a punto singolo utilizza un gruppo flangia, sensore, tirante, testa di ancoraggio e tubo in PVC. Questi componenti definiscono il modo in cui il sensore segue il movimento del masso roccioso, quindi fanno parte della revisione tecnica e del preventivo piuttosto che essere trattati come accessori opzionali.

Mappa delle specifiche del misuratore di spostamento Kingmach

Esempi di progetti Kingmach verificati

Ponte ferroviario Egongyan, Chongqing (2019)

IL Progetto di monitoraggio del ponte solo ferroviario di Egongyan copertura della forza del cavo, della deflessione, delle crepe e del monitoraggio ambientale. L'elenco delle apparecchiature del progetto include il misuratore di fessure intelligente JMDL-22XXAT insieme a apparecchiature di deformazione, carico, inclinazione, accelerazione, temperatura-umidità, precipitazioni, vento e acquisizione automatizzata. Per una richiesta di offerta di un ponte, questo esempio mostra perché un misuratore di fessure dovrebbe essere specificato come parte di una catena di monitoraggio coordinata. Gli acquirenti dovrebbero definire insieme l'intervallo di crepe o giunti, la posizione di montaggio, l'esposizione ambientale, l'interfaccia di acquisizione e la soglia di allarme anziché selezionare il misuratore solo in base alla risoluzione.

Registrare la linea di base della misurazione, l'hardware di protezione, l'accesso per l'ispezione e i criteri di accettazione della consegna per ogni punto prima dell'inizio dell'installazione.

Superstrada Yuping-Panzhou, Guizhou (2023)

IL Progetto dell'autostrada Yuping-Panzhou incluso il monitoraggio dell'assestamento del tunnel, della convergenza dell'arco, delle crepe e della deformazione strutturale. Il suo elenco di applicazioni comprende uno Smart Crack Gauge e la misurazione dello spostamento laser insieme a strumenti di livello idrostatico e di deformazione a corda vibrante. Il caso supporta un approccio multiparametrico alla deformazione del tunnel: apertura locale della fessura, convergenza, cedimento e deformazione rispondono a diverse domande ingegneristiche. Per l'approvvigionamento, specificare dove è installato ciascun punto di spostamento, la direzione prevista e l'entità del movimento, come la lettura raggiunge la piattaforma di monitoraggio e quale soglia avvia l'ispezione o l'escalation.

Il piano di installazione dovrebbe inoltre identificare il punto di riferimento, la tolleranza di montaggio, la protezione del cavo, il test di messa in servizio e il metodo di accesso per la manutenzione successiva.

Torre dell'energia eolica di Changde, Hunan (2025)

IL Progetto della torre eolica di Changde hanno monitorato l'assestamento delle fondazioni, la forza del cavo di sostegno, le vibrazioni strutturali, le crepe nella sezione di transizione e la deformazione. La sua attrezzatura correlata include il sensore di spostamento della fune metallica JMLS-22XXADT come parte di un pacchetto di sensori più ampio. Questo esempio è utile quando i movimenti lunghi o indiretti devono essere monitorati con altre risposte strutturali. Durante la selezione, definire il percorso del cavo, l'intervallo di corsa, la direzione di ritorno, la stabilità di montaggio, l'esposizione della custodia, il percorso di comunicazione e l'accesso per l'ispezione. Questi dettagli determinano se il sensore segue il movimento strutturale senza allentamento, attrito o interferenze meccaniche.

L'accettazione dovrebbe includere un controllo della corsa controllata, la lettura della linea di base, l'ispezione del cavo e la conferma che l'uscita raggiunge il canale di monitoraggio assegnato.

Prezzi, documentazione e condizioni commerciali

Il prezzo del misuratore di spostamento dipende dal modello esatto, dalla portata, dall'uscita, dalla lunghezza del cavo, dall'hardware di installazione, dal registratore, dalla custodia, dal sistema di alimentazione, dal software, dalla quantità, dalla documentazione di calibrazione e dall'ambito di fornitura. Una fascia pubblica del dollaro sarebbe fuorviante senza tali input. Richiedi un preventivo basato sulla configurazione e confronta i fornitori con la stessa distinta base.

Per il JMDL-52XXADT, le attuali informazioni commerciali indicano un ordine minimo di un pezzo, un prezzo negoziato, T/T in anticipo, imballaggi in cartoni o casse di legno e spedizione entro 30 giorni dal pagamento completo. Conferma tutti i termini commerciali nel preventivo formale perché configurazione, quantità, personalizzazione e pianificazione del progetto possono modificare l'offerta finale.

• Fornire l'applicazione, il movimento previsto, l'intervallo richiesto, la risoluzione, la precisione e la soglia di allarme.
• Indicare i requisiti relativi alla temperatura operativa, all'esposizione all'acqua e alla polvere, al percorso dei cavi, all'alimentazione, alla comunicazione e al registratore dati.
• Elencare le staffe, le aste, gli ancoraggi, le flange, i tubi protettivi, le custodie e i servizi di installazione richiesti.
• Richiedi la scheda tecnica, le informazioni sulla calibrazione, la definizione del cablaggio, il manuale di installazione, i termini di garanzia, l'imballaggio, i tempi di consegna e i documenti di certificazione applicabili.

Lista di controllo pre-acquisto per ingegneri

• Definire il tipo di spostamento: larghezza della fessura, movimento del giunto, cedimento, corsa lunga, movimento della superficie, movimento dello strato roccioso o deformazione del substrato roccioso.
• Imposta l'intervallo con un margine per il movimento normale, stagionale, in fase di costruzione e a livello di avviso.
• Controllare insieme risoluzione, accuratezza, ripetibilità, stabilità e influenza della temperatura.
• Confermare l'acqua, la polvere, le vibrazioni, la corrosione, i fulmini e l'orientamento dell'installazione nel punto di misurazione.
• Verifica uscita, alimentazione, distanza del cavo, compatibilità del registratore, mappatura del software e comunicazione remota.
• Esaminare staffe, basi, aste, ancoraggi, flange, tubi protettivi e requisiti di malta.
• Richiedi dati di calibrazione, identificazione seriale, dettagli di cablaggio, disegni di installazione e guida alla messa in servizio.
• Confermare configurazione, quantità, imballaggio, consegna, garanzia, pagamento e supporto post-vendita prima di emettere l'ordine di acquisto.

Domande frequenti

Nota finale: Confermare ogni specifica rispetto alla progettazione, all'ambiente locale, alla soglia di monitoraggio, al disegno di installazione e all'architettura di acquisizione dati prima dell'acquisto.
