Estensimetri a corda vibrante per il monitoraggio di ponti, gallerie e dighe: guida completa alla selezione

Il settore edile globale sta registrando un’impennata massiccia degli investimenti infrastrutturali su larga scala. I governi e gli sviluppatori privati ​​stanno finanziando importanti ponti, tunnel, dighe idroelettriche e imponenti strutture di energia eolica in tutto il mondo. Di conseguenza, la domanda di sistemi affidabili di monitoraggio della salute strutturale (SHM) a lungo termine non è mai stata così alta. All'interno di questi sistemi di sicurezza critici, gli estensimetri fungono da fonte di dati primaria. È necessario rendersi conto che una scelta errata del sensore costa molto di più del dispositivo fisico stesso. Una scelta sbagliata si traduce in calcoli distorti delle sollecitazioni, ritarda le decisioni sulla sicurezza e, in definitiva, moltiplica i costi di manutenzione a lungo termine.

Pertanto, la scelta di un estensimetro rappresenta un giudizio ingegneristico critico piuttosto che un semplice acquisto di una merce. Ogni ingegnere progettista deve rispondere a tre domande fondamentali prima di specificare un sensore. Innanzitutto, qual è il materiale host? In secondo luogo, qual è l'attuale fase di installazione? Infine, quali sono i vincoli ambientali? Questa guida completa ti guiderà attraverso i vari tipi di misuratori, i criteri di selezione critici, la corrispondenza delle applicazioni e l'integrazione dei sensori in un sistema SHM completo.

Cosa rende la tecnologia a corda vibrante lo standard globale per il monitoraggio della deformazione a lungo termine

Prima di poter specificare un sensore in modo intelligente, è necessaria una solida conoscenza tecnica del funzionamento delle diverse tecnologie di monitoraggio. La tecnologia a filo vibrante (VW) costituisce attualmente lo standard globale per il monitoraggio a lungo termine delle infrastrutture. Il principio del filo vibrante si basa su un filo d'acciaio teso che viene eccitato da una bobina di eccitazione a impulsi. La frequenza naturale di questa vibrazione corrisponde direttamente alla tensione subita dal filo.

Questa uscita in frequenza offre vantaggi eccezionali per i progetti di ingegneria civile. I sensori VW offrono una forte immunità alle interferenze elettromagnetiche e mostrano un comportamento di deriva altamente stabile a lungo termine. Inoltre, questi sensori possono trasmettere segnali su chilometri di cavo senza alcuna distorsione o perdita di segnale.

La maggior parte dei progetti di monitoraggio della salute strutturale espongono i sensori a cicli termici significativi all'aperto. Pertanto, i moderni estensimetri VW sono dotati di un termistore integrato per il rilevamento della temperatura integrato. Questa aggiunta consente al software di monitoraggio di applicare correzioni automatiche della temperatura alle letture della deformazione. È possibile contrastare queste prestazioni robuste con i tradizionali calibri a lamina resistiva. I misuratori a lamina funzionano perfettamente per le impostazioni di laboratorio e i test a breve termine. Tuttavia, i misuratori a lamina rimangono altamente suscettibili all'ingresso di umidità, alla deriva zero e alla dipendenza dall'amplificatore su cavi lunghi. Kingmach eleva ulteriormente questo standard con la sua serie smart VW (le varianti HAT e HB). Questi modelli avanzati aggiungono funzionalità di indirizzamento digitale, che consentono agli ingegneri di gestire reti bus multisensore utilizzando un unico registratore di dati.

Tre tipi di estensimetri principali e quando utilizzarli

Gli ingegneri chiedono spesso quale estensimetro dovrebbero utilizzare per il loro progetto specifico. La risposta richiede un confronto strutturato in base alla modalità di installazione e alla struttura host. È possibile classificare questi sensori in quattro tipi principali di distribuzione.

Estensimetro a montaggio superficiale (JMZX-212HAT/HB)

I tecnici fissano o incollano gli estensimetri montati in superficie direttamente su superfici esistenti in cemento o acciaio. Dovresti scegliere questo modello per il monitoraggio post-costruzione, gli adeguamenti strutturali e le prove di carico dinamico. Questo calibro eccelle anche quando è impossibile perforare o fondere la struttura ospite. La serie JMZX-212 offre un intervallo di misurazione standard di ±2.500 με con una risoluzione di 0,1 με. L'alloggiamento in acciaio inossidabile completamente sigillato garantisce prestazioni di impermeabilità fino a una profondità d'acqua di 150 metri.

Estensimetro da incasso (JMZX-215HA/215HAT/HB)

Le squadre di costruzione gettano gli estensimetri da incasso direttamente nel calcestruzzo fresco o li seppelliscono in materiali di riempimento strutturali. Questa rappresenta la scelta standard per i nuovi progetti di costruzione, inclusi ponti, dighe, tunnel, muri di sostegno e piastre di fondazione. I sensori da incasso non richiedono resistenza al taglio da parte del materiale di base, il che rende il processo di installazione eccezionalmente veloce e affidabile.

Estensimetro saldato in superficie (JMZX-206HAT)

I saldatori fissano gli estensimetri saldati in superficie direttamente agli elementi strutturali in acciaio come travi, palancole e palancole tubolari. La saldatura fornisce un accoppiamento meccanico altamente uniforme sull'acciaio nudo senza fare affidamento su adesivi chimici. Questa permanenza rende i calibri saldati l'opzione preferita per le strutture in acciaio marine e sotterranee dove il legame epossidico potrebbe degradarsi nel tempo.

Estensimetro per armature (JMZX-4XXHAT/HB)

Gli appaltatori uniscono gli estensimetri per armature direttamente nella gabbia di rinforzo in acciaio all'interno delle strutture in calcestruzzo. Questi sensori misurano l'allungamento e la compressione dell'armatura per valutare il modo in cui i carichi vengono trasferiti attraverso colonne, travi e pali profondi. Troverete questi strumenti fondamentali per la costruzione di grattacieli, la sicurezza delle fosse di fondazione e le infrastrutture della metropolitana.

Tipo di indicatore	Miglior materiale ospite	Fase di installazione	Applicazione tipica
Montaggio su superficie	Calcestruzzo/Acciaio esistente	Post-costruzione	Retrofit e test di carico
Incorporamento	Calcestruzzo fresco	Nuova costruzione	Impalcati di ponti e muri di dighe
Saldato in superficie	Membri in acciaio nudo	Nuovo/Post-costruzione	Travi e pali in acciaio
Estensimetro per armature	Acciaio d'armatura (armatura)	Nuova costruzione	Pozzi di fondazione e grattacieli

Cinque parametri tecnici che dovrebbero guidare la tua specifica finale

Una volta scelta la tipologia di installazione adeguata è necessario valutarne le specifiche tecniche precise. Cinque parametri chiave dovrebbero guidare la decisione finale sull’appalto.

Intervallo e risoluzione di misurazione: Un intervallo di misurazione standard di ±2.500 με copre adeguatamente la maggior parte delle applicazioni di ingegneria civile. Tuttavia, è necessaria anche un'elevata sensibilità. Un'uscita ad alta risoluzione di 0,1 με garantisce che il sensore catturi le microdeformazioni negli elementi in cemento precompresso e in acciaio sotto normali carichi di servizio.

Classe di precisione: Una valutazione di precisione dello 0,5% FS (fondo scala) funge da punto di riferimento per il monitoraggio a livello di infrastruttura. L'elevata precisione rimane fondamentale quando si calcola lo stress strutturale reale dalla deformazione misurata utilizzando il modulo di elasticità del materiale. Dovresti sempre verificare la conformità agli standard di certificazione riconosciuti, come GB/T 13606-2007 o DL/T 1044-2022.

Valutazione di impermeabilità e tenuta ambientale: Molti progetti operano in ambienti difficili. È essenziale un alloggiamento in acciaio inossidabile completamente sigillato, adatto a una profondità dell'acqua di 150 metri. Questo livello di protezione è necessario per i fronti delle dighe idroelettriche, i pali delle zone di marea e gli scavi di tunnel altamente umidi.

Intervallo di temperatura operativa: Le strutture civili sopportano condizioni meteorologiche estreme. Il termistore integrato dovrebbe coprire un ampio intervallo da −40 °C a +120 °C. I progetti situati in climi artici o vicino a fonti di calore industriali richiedono questa resilienza termica. Inoltre, un'accurata correzione della temperatura previene i falsi allarmi nel sistema di monitoraggio automatizzato.

Uscita del segnale e compatibilità del sistema: Devi decidere tra uscite di frequenza standard VW e varianti digitali Smart (RS-485 / SDI-12). I sensori intelligenti consentono il cablaggio del bus multipunto. Questa architettura digitale può ridurre i costi elevati dei cavi fino al 60% su array di sensori di grandi dimensioni. Come nota pratica, le unità di lettura e i registratori di dati Kingmach sono abbinati in fabbrica alla serie di sensori JMZX, eliminando completamente i rischi di integrazione del sistema.

Completa il tuo monitoraggio della deformazione con celle di carico cave per un monitoraggio completo della forza del cavo: scopri di più nella nostra guida alle celle di carico cave → Celle di carico cave per il monitoraggio di cavi e ancoraggi di ponti: guida alla selezione e specifiche

Abbinamento degli estensimetri al tipo di progetto: dal monitoraggio dei ponti all'ingegneria geotecnica

Abbinare il sensore giusto all'applicazione specifica è il segno distintivo di un monitoraggio efficace della salute strutturale. Diversi ambiti dell'ingegneria civile richiedono approcci di misurazione distinti.

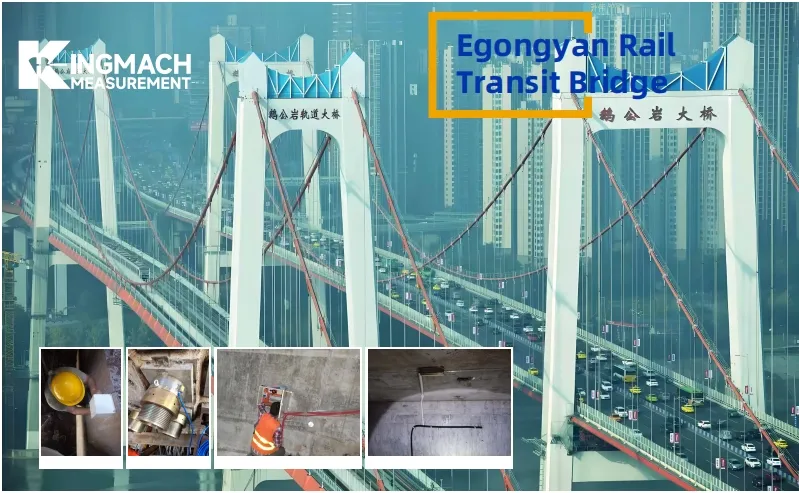

Monitoraggio dei ponti: i progetti di ponti richiedono un approccio articolato. Gli ingegneri hanno inserito misuratori di ancoraggio nelle sezioni dell'impalcato in calcestruzzo e uniscono estensimetri per armature sull'armatura in acciaio per misurare le risposte ai carichi variabili e lo scorrimento del calcestruzzo a lungo termine. Allo stesso tempo, i tecnici utilizzano misuratori saldati in superficie sulle principali travi in ​​acciaio per monitorare i cicli di fatica in corso.

Tunnel e strutture sotterranee: gli ambienti sotterranei pongono gravi sfide con elevata umidità e acque sotterranee corrosive. Queste condizioni richiedono misuratori di inclusione completamente sigillati e impermeabili. Inoltre, l’utilizzo del cablaggio bus intelligente riduce significativamente la complessità dell’installazione all’interno di intestazioni di tunnel ristrette.

Dighe idroelettriche e muri di sostegno: il monitoraggio delle dighe si basa in gran parte su sensori di ancoraggio inseriti in profondità nel corpo di cemento. Gli involucri impermeabili sopportano facilmente l'immersione permanente sotto la forte pressione dell'acqua. La capacità di trasmissione a lunga distanza dei segnali VW consente agli ingegneri di costruire enormi schiere di sensori lungo il fronte della diga senza installare ripetitori di segnale intermedi.

Grattacieli e fosse di fondazione: la sicurezza durante gli scavi urbani è fondamentale. Gli estensimetri per armature saldati sulle gabbie delle colonne e sulle pareti di taglio forniscono dati sulla distribuzione del carico in tempo reale man mano che le fasi di costruzione avanzano.

Pendii laterali e progetti geotecnici: la stabilità dei pendii richiede una supervisione continua. Gli ingegneri installano misuratori montati in superficie o di incasso nei rivestimenti di calcestruzzo spruzzato per monitorare la deformazione della superficie e lo stress dei muri di sostegno.

Strutture di torri eoliche: le turbine eoliche sopportano enormi carichi ciclici. I misuratori saldati in superficie fissati alle sezioni in acciaio della torre monitorano efficacemente la fatica da flessione e le deformazioni dinamiche indotte dal vento.

Oltre il sensore: come gli estensimetri si inseriscono in un sistema dati SHM completo

Dovresti sempre considerare un estensimetro come un singolo pezzo di un ecosistema tecnologico più ampio. Il sensore funge semplicemente da punto di origine dei dati. La precisione intrinseca del misuratore è importante solo se l'intera catena di trasmissione preserva tali dati senza introdurre rumore elettrico o perdita di segnale.

I cavi per strumentazione svolgono un ruolo fondamentale nella fedeltà dei dati. È necessario utilizzare cavi schermati con impedenza adattata specificatamente progettati per sensori a corda vibrante. I cavi di alta qualità prevengono il degrado del segnale anche su tratte di trasmissione che superano i 1.000 metri.

Successivamente, è necessario considerare l'hardware di acquisizione. I registratori di dati automatizzati e le unità di lettura di Kingmach supportano il polling multicanale. Consentono agli ingegneri di configurare soglie di allarme precise e di utilizzare opzioni di telemetria remota, comprese le reti 4G, WiFi e LoRa.

Infine, il software di visualizzazione trasforma le frequenze grezze in informazioni fruibili. I dashboard digitali in tempo reale mostrano le tendenze della tensione, i valori di stress corretti in base alla temperatura e i livelli di avviso automatizzati. Questa integrazione consente il monitoraggio strutturale remoto non presidiato, 24 ore su 24, 7 giorni su 7. La fornitura di sensori, cavi, registratori e software da un unico fornitore elimina le discrepanze nei protocolli di comunicazione e riduce drasticamente i tempi di messa in servizio.

Cosa cercare quando si acquistano estensimetri da un fornitore internazionale

I team di procurement affrontano sfide uniche quando valutano i fornitori internazionali di sensori per il monitoraggio della salute strutturale. È necessario guardare oltre le semplici specifiche del prodotto e valutare l'affidabilità operativa del fornitore.

Innanzitutto, le certificazioni di terze parti sono estremamente importanti. Dovreste insistere su registrazioni di calibrazione tracciabili e sul rigoroso rispetto degli standard industriali riconosciuti. I prodotti verificati riducono significativamente i rischi di approvazione del progetto. In secondo luogo, è necessario valutare l'affidabilità della consegna. Un fornitore ideale mantiene modelli standard in stock per una spedizione rapida rispettando al tempo stesso rigorosi programmi di consegna contrattuali per ordini personalizzati su scala di progetto.

In terzo luogo, un supporto post-vendita completo separa i produttori affidabili dai semplici distributori. Cerca fornitori che offrano una hotline tecnica 24 ore su 24, 7 giorni su 7, con tempi di risposta iniziali rapidi. Questo supporto diventa prezioso quando i progetti remoti riscontrano anomalie dei dati impreviste. In quarto luogo, valutare le loro capacità di personalizzazione. I progetti situati in climi estremi o in spazi ristretti richiedono spesso lunghezze di misura adattate, materiali di alloggiamento specializzati o tipi di connettori non standard. In definitiva, la scelta di un fornitore unico che produce sensori, cavi, registratori e software nell'ambito di un unico sistema di gestione della qualità unificato garantisce la totale responsabilità.

Fare la scelta giusta: un rapido riepilogo della decisione e il passaggio successivo

Selezionare l'estensimetro perfetto è un processo metodico. È necessario analizzare il materiale ospite, identificare la fase di installazione, verificare le specifiche tecniche e garantire la piena compatibilità del sistema. Il miglior estensimetro è raramente l’opzione più economica o quella con le specifiche di laboratorio più impressionanti. Invece, il sensore giusto è quello perfettamente abbinato al tuo ambiente strutturale e alla durata del monitoraggio a lungo termine.

Non sei sicuro di quale modello di sensore sia adatto al tuo progetto specifico? Hai bisogno di un consiglio sui sensori per il tuo progetto? Condividi le tue esigenze: gli ingegneri Kingmach rispondono entro 24 ore. 🔗 [ Richiedi una consulenza progettuale gratuita → ]

Domande frequenti

1. Qual è la differenza principale tra gli estensimetri a montaggio superficiale e quelli ad incasso?

I tecnici fissano i misuratori montati in superficie all'esterno delle strutture esistenti utilizzando bulloni o adesivi. Al contrario, le squadre di costruzione gettano i misuratori di ancoraggio direttamente nel calcestruzzo bagnato durante la fase di nuova costruzione.

2. Gli estensimetri a corda vibrante possono misurare la temperatura?

SÌ. La maggior parte degli estensimetri a corda vibrante di alta qualità include un termistore integrato. Questo componente misura la temperatura locale, consentendo al software di monitoraggio di correggere automaticamente le letture della deformazione per l'espansione e la contrazione termica.

3. Perché utilizzare un calibro saldato in superficie invece di uno montato con adesivo?

I calibri saldati in superficie creano un legame metallurgico permanente con le strutture in acciaio nudo. Questa connessione saldata fornisce una stabilità superiore a lungo termine in ambienti difficili, umidi o sott'acqua dove gli adesivi chimici col tempo si degradano.

4. Fino a che distanza può trasmettere il segnale un sensore a corda vibrante?

Poiché i sensori a filo vibrante emettono una frequenza anziché una tensione, resistono alle variazioni di resistenza del cavo. Con un cablaggio schermato adeguato, possono trasmettere segnali accurati su distanze superiori a 1.000 metri senza amplificatori esterni.

5. Cosa fa un sensore a corda vibrante “Smart”?

I sensori intelligenti utilizzano protocolli digitali (come RS-485 o SDI-12) e dispongono di indirizzi digitali univoci. Ciò consente agli ingegneri di collegare più sensori lungo un unico bus via cavo, riducendo drasticamente la complessità del cablaggio e i costi dei materiali.

6. Gli estensimetri a corda vibrante possono essere utilizzati insieme alle celle di carico?

SÌ. Gli estensimetri a corda vibrante e le celle di carico sono comunemente utilizzati insieme nel monitoraggio strutturale e geotecnico. Le celle di carico misurano la forza applicata, mentre gli estensimetri misurano la deformazione del materiale, fornendo dati complementari per una valutazione più completa delle prestazioni strutturali.

7. Come eseguire la verifica della calibrazione sul campo senza ricalibrazione di fabbrica?

La verifica sul campo può essere eseguita controllando le letture zero, confrontando le misurazioni con carichi di riferimento noti, rivedendo le tendenze dei dati storici o effettuando un controllo incrociato con altri sensori. Questi metodi aiutano a identificare la potenziale deriva tra gli intervalli di calibrazione formale senza richiedere la ricalibrazione di fabbrica.

---
