Avvisi di sicurezza della diga in tempo reale con sensori di livello dell'acqua a pressione differenziale

I proprietari delle dighe necessitano di visibilità tempestiva sugli spostamenti di livello, sui cambiamenti della pressione di infiltrazione e sulle interruzioni di tendenza che compaiono prima che un problema operativo si trasformi in un evento di sicurezza. I sensori del livello dell'acqua a pressione differenziale sono utili perché continuano a monitorare tali cambiamenti nei punti di monitoraggio incorporati, bagnati e di difficile accesso.

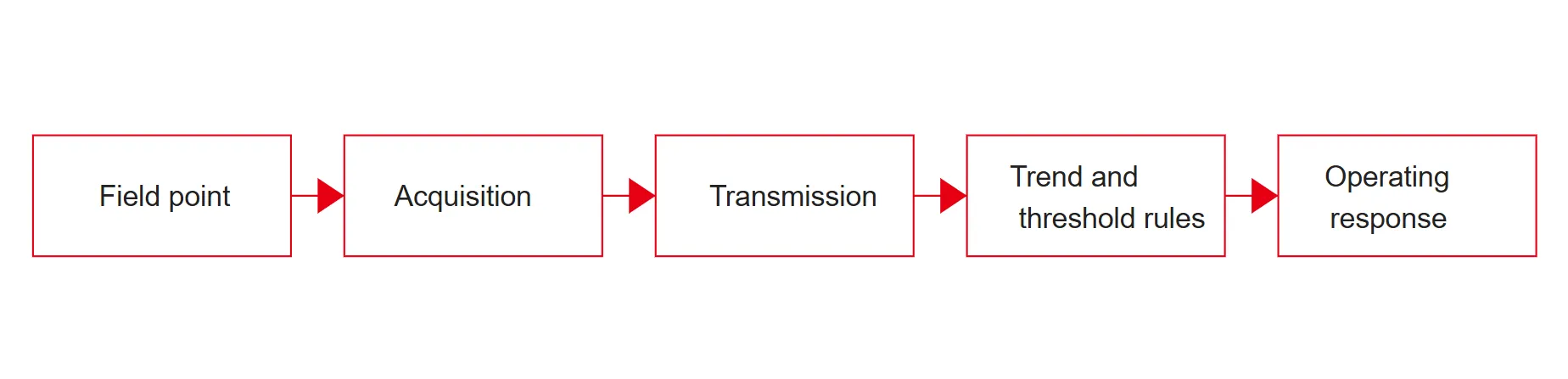

In un flusso di lavoro di avviso realizzabile, il sensore è solo il primo collegamento. La lettura deve rimanere stabile nelle condizioni sul campo, spostarsi in modo pulito nello strato di acquisizione e raggiungere il software in grado di confrontarla con soglie, regole di velocità di variazione e strumenti vicini. Questo è ciò che trasforma i controlli periodici in avvisi di sicurezza delle dighe in tempo reale.

Per la valutazione da parte dell’acquirente, la vera domanda non è se un sensore possa leggere il livello dell’acqua in modo isolato. La vera domanda è se sia in grado di supportare allarmi affidabili su tubi interrati, punti di drenaggio, stazioni non presidiate e lunghi intervalli di manutenzione senza creare ulteriori incertezze per il team di monitoraggio.

Per gli operatori delle dighe, l’allarme più utile raramente è un singolo valore elevato. È un segnale di livello o di infiltrazione che interrompe la sua normale relazione con il funzionamento del bacino, le precipitazioni, il drenaggio o il movimento strutturale.

Perché i segnali del livello dell’acqua sono importanti nei programmi di sicurezza delle dighe

Un piano di monitoraggio della diga di solito tiene traccia di qualcosa di più della semplice elevazione del bacino. Gli operatori osservano anche la pressione delle infiltrazioni, il movimento della linea freatica, il comportamento del drenaggio, il livello a valle e il modo in cui tali letture si muovono insieme ai dati di spostamento, larghezza delle fessure o sollecitazioni. Un singolo valore può sembrare normale mentre il suo andamento rispetto alle precipitazioni, alla portata o alla pressione di sollevamento racconta una storia diversa.

Ecco perché la logica dell’allerta necessita di contesto. Una lettura in aumento all'interno del tubo del livello dell'acqua di una fondazione può indicare che un percorso di infiltrazione sta diventando più attivo. Un cambiamento in un tubo di scarico della pressione può suggerire che le condizioni di drenaggio stanno cambiando. Un aumento del livello del serbatoio durante il normale funzionamento può essere accettabile, ma lo stesso aumento abbinato a un insolito movimento della pressione interna merita attenzione.

Un programma affidabile di monitoraggio delle dighe considera il livello dell’acqua, le infiltrazioni, la deformazione e il monitoraggio ambientale come indicatori collegati. Ciò corrisponde al modo in cui gli operatori esperti leggono il rischio nella pratica: il valore di allarme deriva dalla correlazione, non da uno strumento che funziona da solo.

Come i sensori di pressione differenziale trasformano il carico d'acqua in dati utilizzabili

Gli strumenti di livello dell'acqua a pressione differenziale deducono l'altezza del liquido dalla pressione. Sul campo, il sensore converte il battente d'acqua che agisce sull'elemento di misura in un valore di livello digitale. Quando l'installazione utilizza un cavo ventilato collegato all'atmosfera, la lettura può ridurre l'interferenza barometrica e rispondere più rapidamente al movimento effettivo del livello dell'acqua.

Questa logica operativa si adatta bene al lavoro delle dighe perché molti punti di monitoraggio sono stretti, incorporati, bagnati e di difficile accesso. Invece di fare affidamento su frequenti sondaggi manuali, lo strumento può rimanere sul posto e segnalare il livello dell'acqua dall'interno di un tubo, da un punto di drenaggio o da un punto di osservazione idrologica.

Per un'architettura di monitoraggio cablata, Kingmach's JMYC-67XXAD è posizionata per la pressione di infiltrazioni profonde, l'osservazione del livello dell'acqua di serbatoi e dighe, il monitoraggio delle acque sotterranee e l'installazione di tubi incassati. L'uscita RS485, la protezione IP68, la risoluzione di 0,1 mm e la precisione dello 0,2% FS sono i tipi di dettagli che gli acquirenti possono utilizzare per verificare l'idoneità con una dorsale di acquisizione esistente.

Da cosa dipendono effettivamente gli allarmi in tempo reale sulle dighe

Un avviso non viene creato solo dal sensore. Dipende dalla progettazione della soglia, dall'affidabilità dell'acquisizione, dalla stabilità della comunicazione e dal confronto con gli strumenti vicini. In pratica, i team utilizzano spesso tre livelli di regole: soglie di allarme assolute, soglie di tasso di variazione e controlli di correlazione con dati relativi a precipitazioni, funzionamento del serbatoio, infiltrazioni o deformazione.

Ad esempio, un aumento del livello del serbatoio durante una finestra operativa pianificata può essere accettabile. Un rapido aumento del livello interno dell’acqua in un tubo di osservazione incorporato, soprattutto se abbinato a un flusso di infiltrazione anomalo o a una pressione di sollevamento, richiede una risposta diversa. Regole migliori riducono la possibilità che gli equipaggi perdano tempo con falsi allarmi mentre non riescono ancora a individuare un modello in via di sviluppo.

È qui che conta anche il resto del sistema. Il set di prodotti Kingmach orientato alle dighe include Modulo di acquisizione JMZX-XXGH e una piattaforma software di monitoraggio, che è rilevante perché la qualità degli avvisi dipende da come il sensore, il logger, il livello di trasmissione e lo stack di visualizzazione si comportano insieme in caso di uso continuo.

Viste della piattaforma per la revisione e il controllo degli allarmi

Dove i misuratori di livello dell'acqua a pressione differenziale si inseriscono in una combinazione di strumenti per dighe

I dispositivi per il livello dell'acqua a pressione differenziale sono più efficaci quando il compito è l'osservazione continua del livello in tubazioni, punti idrologici o luoghi di monitoraggio relativi alle infiltrazioni in cui è importante un output digitale stabile. Di solito fanno parte di un mix di strumenti più ampio piuttosto che di una risposta a sé stante.

Una configurazione pratica della diga può combinare un misuratore del livello dell’acqua a pressione differenziale per il movimento del battente dell’acqua, un piezometro a filo vibrante per il comportamento della pressione dei pori, sensori di spostamento per il movimento strutturale e uno strato software che lega i dati alle soglie di allarme. Se il sito dispone di punti remoti privi di alimentazione o cablaggio, un modello wireless integrato può ridurre il lavoro sul campo e semplificare l'implementazione.

Per bacini idrici o punti fluviali incustoditi, il JMYC-67XXAWL il modello integrato combina una DTU 4G e una batteria interna in un unico pacchetto. Ciò può rendere la pianificazione della manutenzione più semplice quando un progetto richiede meno componenti sul campo separati.

Come confrontare i modelli di pressione differenziale cablati e integrati

Il modo più veloce per confrontare le opzioni è guardare oltre l'intervallo principale e abbinare ciascun modello all'architettura di monitoraggio. Uno strumento RS485 cablato può essere la soluzione migliore quando la diga dispone già di armadi, capacità di registrazione e una dorsale di comunicazione stabile. Un'unità 4G integrata può ridurre i tempi di installazione nei punti distribuiti in cui lo scavo di scavi e il passaggio dell'energia rallenterebbero il progetto.

Per la revisione degli appalti il ​​confronto dovrebbe rimanere legato al metodo operativo. Nella gamma Kingmach, la linea JMYC-67XXAD si adatta all'integrazione RS485 cablata e al monitoraggio a risoluzione fine, mentre la linea JMYC-67XXAWL sposta la discussione verso la comunicazione 4G integrata, l'alimentazione interna al litio e la durata della batteria che cambia con l'intervallo di campionamento. Tali differenze influiscono sulla pianificazione della manutenzione, sulla strategia dei ricambi e sulla progettazione della frequenza degli allarmi.

Dettagli di installazione che proteggono la qualità degli avvisi

Molti avvisi errati sono problemi di installazione mascherati da problemi del sensore. Se il tubo del livello dell'acqua è bloccato, il percorso di ventilazione è compromesso, la gestione del cavo è inadeguata o la condizione di riferimento è instabile, il flusso di dati si sposterà prima che qualcuno possa sospettare il metodo di montaggio.

Per l'accettazione da parte dell'acquirente, chiedere al fornitore di definire la compatibilità delle dimensioni del tubo, il metodo di sospensione, la protezione del cavo ventilato, la gestione dell'impermeabilità sui connettori, l'indirizzamento del registratore e i controlli di messa in servizio per deriva zero, ripetibilità e comunicazioni. Ciò mantiene la consegna legata al comportamento sul campo anziché alle sole specifiche cartacee.

Quando il punto di monitoraggio è remoto, il piano di messa in servizio dovrebbe anche definire l'intervallo di campionamento, la frequenza degli avvisi, la pianificazione della sostituzione della batteria e il modo in cui la piattaforma segnala i dati mancanti rispetto a quelli anomali. Si tratta di eventi diversi e mescolarli a livello software crea confusione durante gli incidenti reali.

Come gli ingegneri leggono le tendenze anomale prima che diventino emergenze

Un utile sistema di allarme non attende un valore estremo. Controlla i cambiamenti di pendenza, durata e accordo tra i canali correlati. Nel lavoro sulle dighe, ciò significa spesso verificare se il movimento interno del livello dell'acqua segue il normale funzionamento del serbatoio o se si separa da esso.
