Cos'è un estensimetro a corda vibrante? Vantaggi, usi e limitazioni

Immaginate un ingegnere di ponti seduto in un ufficio, mentre osserva il flusso di dati strutturali proveniente da sensori incorporati in profondità nei pilastri di cemento più di dieci anni fa. Le letture sono ancora accurate e il segnale è ancora stabile. Questo livello di affidabilità a lungo termine non è un felice incidente. È il risultato della scelta della tecnologia giusta per il lavoro.

Il cavallo di battaglia dietro questa resistenza è l'estensimetro a filo vibrante. Questo sensore ha costantemente superato le tecnologie concorrenti in ambienti difficili. Questo articolo spiegherà esattamente come funziona un estensimetro a corda vibrante, ne valuterà i vantaggi principali e i limiti onesti e ti aiuterà ad abbinare il giusto tipo di sensore al tuo prossimo progetto.

Cos'è un estensimetro a corda vibrante?

Per comprendere il sensore dobbiamo prima definire cosa misura. Nell'ingegneria civile e geotecnica, la "deformazione" si riferisce alla piccola quantità di deformazione che un materiale subisce quando sottoposto a stress o carico. Misurare questa tensione è vitale. Segnala agli ingegneri se un ponte si sta piegando troppo, se una diga si sta assestando in modo non uniforme o se il rivestimento di un tunnel sta assumendo una pressione pericolosa.

Un estensimetro a corda vibrante (VW) misura questa deformazione utilizzando un principio di funzionamento straordinariamente semplice. All'interno dell'involucro del manometro si trova un filo d'acciaio teso. Quando un impulso elettrico eccita questo filo, risuona ad una frequenza specifica che è direttamente proporzionale alla sua tensione. Quando il materiale strutturale attorno al misuratore si deforma, allunga o comprime il corpo del misuratore, alterando la tensione del filo interno e cambiandone la frequenza di risonanza. Questo spostamento di frequenza viene quindi convertito in una lettura precisa della deformazione.

Questo segnale basato sulla frequenza è estremamente robusto. A differenza degli estensimetri resistivi tradizionali (a lamina), che si basano su variazioni di tensione che possono indebolirsi con la distanza, il segnale di un filo vibrante viaggia senza sforzo su cavi lunghi. Ciò rende il misuratore VW il sensore di monitoraggio della salute strutturale definitivo per ambienti difficili e implementazioni pluriennali.

Per adattarsi a diversi scenari di costruzione, questi sensori sono generalmente disponibili in tre configurazioni principali: montaggio superficiale, incasso e saldatura superficiale.

Tipi di estensimetri a corda vibrante

La selezione del tipo di calibro corretto dipende interamente dalla fase del progetto e dai materiali coinvolti.

Modello di superficie: Gli ingegneri fissano o fissano con resina epossidica questi misuratori direttamente su superfici in cemento, acciaio o legno una volta completata la costruzione. Sono la scelta ideale per il monitoraggio post-costruzione o i progetti di retrofit. Un ottimo esempio è il Estensimetro intelligente a filo vibrante JMZX-212HAT/HB , che offre un'elevata precisione per le infrastrutture esistenti.

Modello di incorporamento: I lavoratori gettano questi calibri direttamente nel calcestruzzo fresco. Il sensore diventa permanentemente parte della struttura. Sono ideali per il monitoraggio di dighe, fondazioni su pali e getti di calcestruzzo in massa.

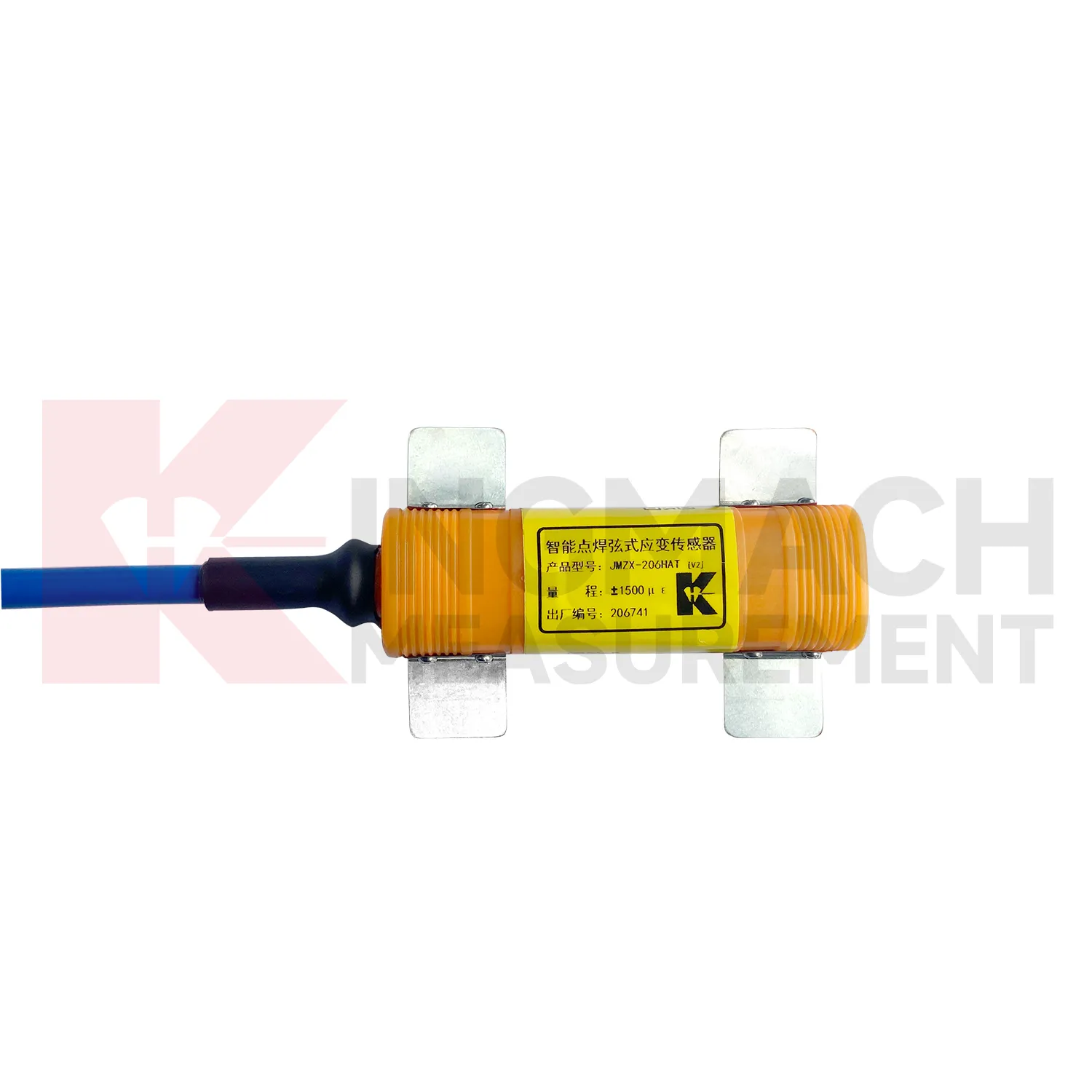

Modello saldato in superficie: I tecnici li saldano direttamente su elementi in acciaio come travi di ponti, pali in acciaio e flange di torri eoliche. Una connessione saldata resiste alle vibrazioni e ai carichi ciclici molto meglio dei collegamenti adesivi.

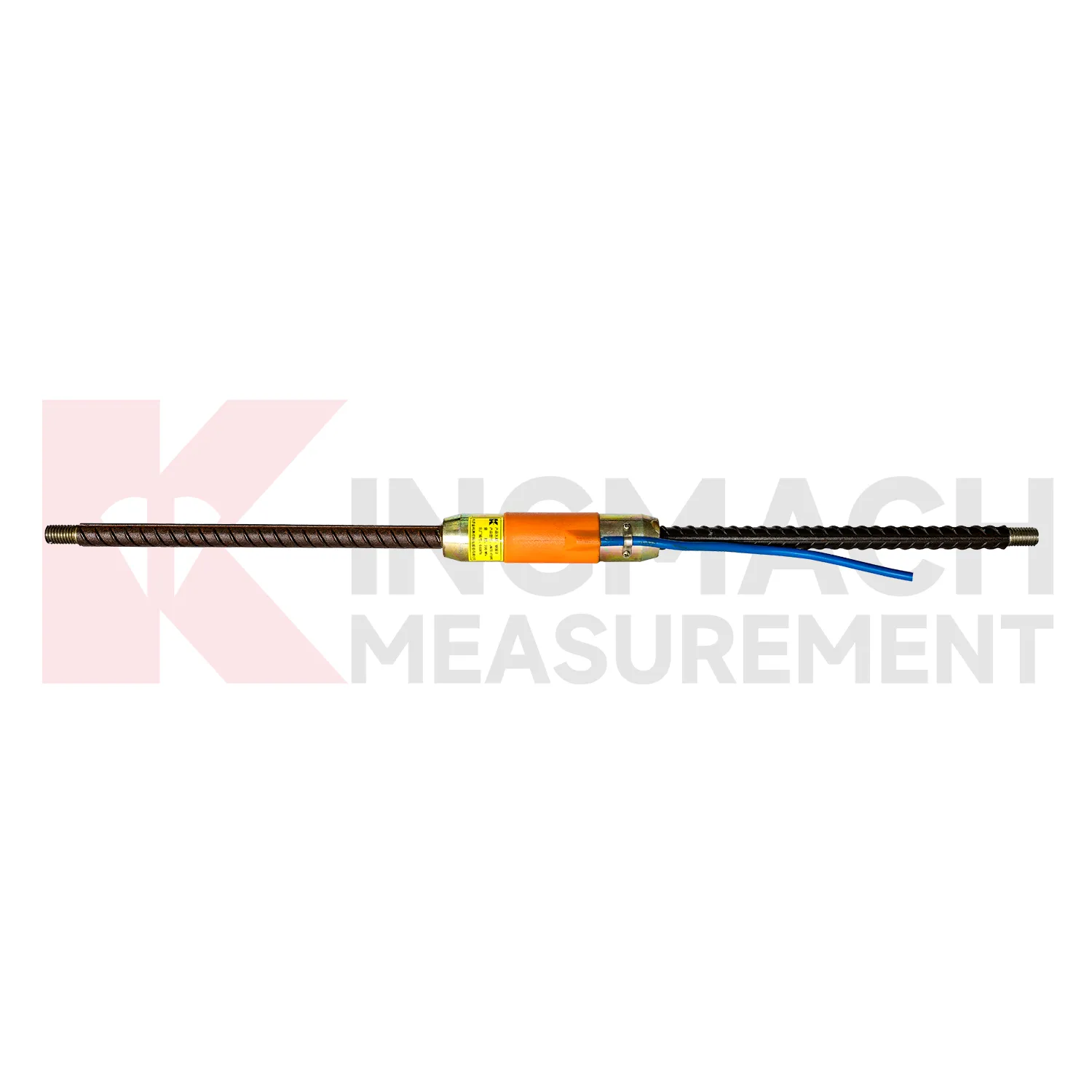

Estensimetri per armature: Le squadre di costruzione posizionano questi sensori tubolari cavi in ​​linea con le barre di rinforzo. Misurano direttamente la forza assiale nell'armatura, che è fondamentale per comprendere lo stato di salute di pali, muri di sostegno e rivestimenti di tunnel.

Guida alla selezione rapida

Fase/Materiale del progetto	Tipo di indicatore consigliato	Applicazione comune
Calcestruzzo o legno esistente	Montaggio superficiale	Retrofit, monitoraggio edifici storici
Colate di calcestruzzo fresco	Incorporamento	Dighe, fondazioni, muri di sostegno
Strutture in acciaio esistenti	Superficie saldata	Ponti, torri di turbine eoliche, pali in acciaio
Strutture in cemento armato	Estensimetro per armature	Pali portanti, rivestimenti di gallerie

Principali vantaggi degli indicatori VW

Gli ingegneri scelgono i sensori a corda vibrante come strumento principale per monitorare l'integrità strutturale per periodi di tempo prolungati perché questa tecnologia fornisce funzionalità di monitoraggio permanente. I principali vantaggi includono:

Eccezionale stabilità a lungo termine: L'uscita in frequenza di un misuratore VW mantiene la completa stabilità poiché le sue prestazioni non vengono influenzate dalle variazioni di resistenza del cavo, dall'infiltrazione di umidità nel connettore e dalle fluttuazioni della tensione di alimentazione. Questi problemi spesso affliggono i misuratori resistivi nel tempo, ma i sensori VW rimangono stabili per decenni.

Forte immunità EMI/RFI: I cantieri creano un ambiente elettricamente rumoroso. I generatori diesel e le apparecchiature di saldatura, insieme alle linee elettriche, producono interferenze. I segnali nel dominio della frequenza possono facilmente passare attraverso questi ambienti, eliminando la necessità di sistemi di schermatura dei cavi costosi e pesanti.

Cavi lunghi: I sensori VW mantengono la qualità del segnale quando funzionano con 1.000 metri di cavo, che si estende oltre questa distanza. Ciò consente agli ingegneri di instradare tutti i dati verso un unico registratore di dati centralizzato su grandi dighe o siti di tunnel.

Ampio intervallo di temperature operative: I sensori mantengono le loro funzioni operative in intervalli di temperature estreme, dalle regioni alpine sotto zero ai cantieri di infrastrutture tropicali, consentendo il loro utilizzo come sistema di monitoraggio standard per applicazioni geotecniche in tutto il mondo.

Termistori incorporati: La maggior parte dei moderni indicatori VW includono un termistore interno, che funziona come un termistore integrato. Il sistema utilizza un unico cavo per fornire i dati sulla temperatura, consentendo regolazioni automatiche della temperatura che migliorano la qualità dei dati raccolti.

Varianti digitali e intelligenti: I modelli intelligenti di oggi utilizzano i suffissi HAT e HB per mostrare la loro capacità di connettere i sistemi tradizionali con le moderne operazioni di Industrial 4.0. I dispositivi offrono funzionalità di uscita RS-485 insieme a funzionalità di archiviazione dati integrate e connessione continua alle attuali apparecchiature di registrazione dati IoT e ai sistemi SCADA.

Applicazioni progettuali degli estensimetri a corda vibrante

Gli estensimetri a corda vibrante fungono da sistema nervoso per le infrastrutture moderne. Forniscono dati critici su un'ampia gamma di progetti di ingegneria civile.

Ponte e viadotto: Gli ingegneri utilizzano misuratori a montaggio superficiale e saldati per monitorare la flessione delle travi, i carichi dei cuscinetti e l'espansione termica in progetti che richiedono particolare attenzione sia per strutture a lunga campata che per sistemi ad alto traffico.

Dighe e strutture idrauliche: Gli appositi misuratori di ancoraggio, che gli ingegneri posizionano nelle strutture di massa in calcestruzzo, tracciano i tre processi fondamentali di scorrimento, assestamento e interazioni della pressione dei pori dall'inizio fino alla fine della vita operativa della struttura, che dura diversi decenni.

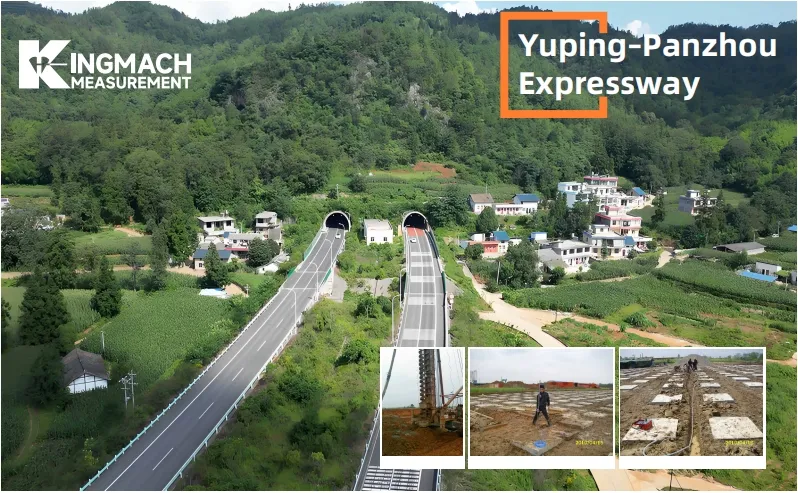

Gallerie e lavori sotterranei: I misuratori che gli ingegneri installano sui rivestimenti dei tunnel e sui chiodi da roccia funzionano per monitorare la convergenza, che si verifica a causa della pressione del sovraccarico. Il sistema fornisce un avviso anticipato ai team di ingegneri sui cambiamenti strutturali che si verificano prima che possano osservare eventuali crepe visibili.

Edifici alti e fondazioni: Gli estensimetri per armature e gli indicatori di ancoraggio nelle fondazioni profonde verificano le ipotesi di trasferimento del carico formulate durante la progettazione. Colmano il divario tra la previsione geotecnica e la realtà della costruzione.

Torri delle turbine eoliche: I misuratori saldati in superficie, fissati alle flange delle torri, monitorano i giunti critici per la fatica delle torri delle turbine eoliche durante il carico del vento. L’importanza di questo sviluppo è aumentata poiché i parchi eolici onshore e offshore si stanno espandendo in tutto il mondo.

Muri di sostegno e pendii: Gli array di misuratori distribuiti monitorano il movimento della massa terrestre mentre seguono il processo di cedimento progressivo attraverso le loro capacità di misurazione. Le informazioni raccolte appartengono alla categoria dei dati essenziali, che proteggono i progetti di rilevati ferroviari e autostradali da potenziali pericoli.

Limitazioni e compromessi onesti

Nessun sensore è perfetto per ogni applicazione. Comprendere i limiti degli estensimetri VW ti consente di specificare lo strumento giusto per il lavoro.

Non adatto per misurazioni dinamiche: I misuratori VW misurano la deformazione quasi statica perché rilevano solo i movimenti a cambiamento lento. Per monitorare le vibrazioni ad alta frequenza che superano 1-2 Hz, è necessario utilizzare accelerometri o misuratori a lamina resistiva.

Costo unitario più elevato: Il preciso processo di produzione insieme ai componenti elettronici interni di un misuratore VW comporta costi più elevati rispetto ai semplici misuratori a lamina. Il costo diventa giustificabile se utilizzato per installazioni permanenti, ma rimane inutile per esperimenti temporanei di laboratorio.

Richiede apparecchiature di lettura compatibili: I segnali VW necessitano di unità di lettura o registratori di dati specifici che possano soddisfare i loro requisiti di frequenza. I team di procurement devono verificare i vincoli di budget insieme alle esigenze di compatibilità all'inizio del processo di pianificazione.

I misuratori di inclusione non sono recuperabili: La sagoma di ancoraggio diventa permanente dopo la sua installazione nel calcestruzzo. Il sistema presenta errori di installazione permanenti perché non possono essere risolti. Il sistema richiede la calibrazione di fabbrica insieme all'installazione di un esperto perché questi due elementi garantiscono il corretto funzionamento del sistema.

Deriva estrema della calibrazione a lungo termine: Sebbene i sensori VW siano eccezionalmente stabili, possono riscontrare una lieve deriva della calibrazione su intervalli estremi di diversi decenni. Gli ingegneri dovrebbero rivedere le specifiche di deriva pubblicate per progetti che superano i 20-30 anni senza accesso alla ricalibrazione pianificata.

VW rispetto ad altre tecnologie di sensori

Come si confronta l'estensimetro a corda vibrante con i sensori alternativi per il monitoraggio della salute strutturale?

Indicatori VW vs. resistivi (a lamina).: I misuratori VW vincono facilmente in termini di precisione su cavi lunghi e tempi prolungati. I misuratori a lamina vincono per il costo iniziale inferiore e la risposta dinamica ad alta frequenza.

Indicatori VW vs. fibra ottica (FBG).: I sensori FBG eccellono nel rilevamento distribuito lungo una singola fibra continua e offrono una trasmissione a lunghissimo raggio. I sensori VW vincono in termini di costo complessivo, maturità dell’ecosistema e facilità di sostituzione dell’hardware di lettura.

VW contro sensori MEMS: I MEMS (sistemi microelettromeccanici) eccellono nelle applicazioni dinamiche ad alta frequenza. La tecnologia VW rimane la scelta migliore per il monitoraggio permanente statico e quasi statico.

Tabella comparativa delle tecnologie

Tipo di sensore	Miglior caso d'uso	Stabilità a lungo termine	Adattamento tipico dell'infrastruttura
Filo Vibrante	Monitoraggio lento e statico della deformazione	Eccellente (decenni)	Dighe, tunnel, fondazioni, civile pesante
Resistivo (lamina)	Test dinamici ad alta frequenza	Da scarso a moderato	Test di laboratorio, diagnostica a breve termine
Fibra ottica (FBG)	Array distribuiti ad alta densità	Eccellente	Condotte, enormi campate continue
MEMS	Monitoraggio dinamico delle vibrazioni e dell'inclinazione	Bene	Monitoraggio sismico, dinamica dei ponti attivi

Migliori pratiche di installazione

Per ottenere il massimo dal sensore di ingegneria civile è necessaria un'installazione meticolosa.

Montaggio superficiale: È obbligatoria un'adeguata preparazione della superficie. Levigare la superficie e sgrassarla accuratamente. Assicurarsi che il misuratore sia orientato correttamente rispetto all'asse di sollecitazione principale e installare coperture fisiche per proteggere il sensore dal traffico di costruzione.

Incorporamento: Posizionare in modo sicuro il misuratore all'interno della gabbia dell'armatura e rispettare rigorosi requisiti di copertura del calcestruzzo. Instradare i cavi di segnale con attenzione per evitare attorcigliamenti o strappi durante il getto di calcestruzzo. Effettuare sempre una lettura zero di base prima che il calcestruzzo faccia presa.

Superficie saldata: Rispettare rigorosamente i requisiti di qualità della saldatura. Lasciare che il metallo venga sottoposto a distensione post-saldatura e completi la fase di raffreddamento prima di stabilire la lettura di riferimento iniziale.

Suggerimenti universali: Registrare sempre le letture di base immediatamente dopo l'installazione. Utilizzare il termistore integrato per le pratiche di compensazione della temperatura. Infine, stabilire un protocollo chiaro di etichettatura dei cavi per gli array multisensore per evitare confusione sul terminale del registratore di dati.

Come specificare e procurarsi il misuratore

Quando sei pronto per acquistare un estensimetro a corda vibrante, concentrati sui dettagli. Crea un elenco di controllo delle specifiche rigoroso che includa l'intervallo di misurazione richiesto (misurato in microdeformazione o $\mu\varepsilon$), lunghezza del misuratore, finestra della temperatura operativa, tipo di uscita desiderato (analogico o digitale RS-485), lunghezza del cavo e classificazione IP.

Quando parli con i fornitori, fai le domande giuste. Richiedi certificati di calibrazione dei campioni. Chiedere informazioni sull'immunità cross-ta3245lk se si stanno installando array multisensore di grandi dimensioni. Verifica che i loro sensori siano nativamente compatibili con il tuo marchio di data logger preferito e conferma i tempi di consegna per grandi quantità commerciali.

Per i progetti che richiedono un monitoraggio della superficie ad alta precisione, la serie JMZX-212 offre un eccellente equilibrio tra durata e integrazione digitale, soddisfacendo i rigorosi standard infrastrutturali internazionali.

Conclusione

L'estensimetro a corda vibrante guadagna il suo posto nel monitoraggio strutturale a lungo termine non grazie alla novità appariscente, ma grazie alla comprovata affidabilità. Misura il cambiamento attraverso segnali di frequenza robusti, offrendo stabilità eccezionale, forte immunità alle interferenze e trasmissione dati senza soluzione di continuità su enormi cantieri. Sebbene non siano destinati a prove di impatto dinamiche e ad alta velocità, le loro prestazioni quasi statiche non hanno eguali. È una qualità che conta di più quando si prevede che questi sensori sopravvivano in sicurezza alle squadre di costruzione che li hanno installati.

Pronto per attrezzare il tuo prossimo progetto? Ti invitiamo a inviare le specifiche del tuo progetto al nostro team di ingegneri per un supporto personalizzato nella selezione dei sensori. Contattaci oggi per un preventivo o per scaricare le schede tecniche complete dei prodotti.

Domande frequenti

1. Quanto è accurato un estensimetro a corda vibrante?

Se installato correttamente e compensato in temperatura utilizzando il termistore integrato, un estensimetro VW di alta qualità offre in genere una precisione compresa tra $\pm0,1\%$ e $\pm0,5\%$ del suo fondo scala, rendendolo altamente affidabile per il monitoraggio della salute strutturale.

2. Gli indicatori VW possono funzionare in condizioni di immersione?

SÌ. I misuratori VW da incasso e montati su superficie sono regolarmente sigillati con elevati gradi IP (spesso IP68). Ciò consente loro di funzionare in modo permanente mentre sono immersi nell'acqua, il che è essenziale per i progetti di dighe e fondazioni profonde.

3. Qual è la durata tipica di un estensimetro incorporato?

Poiché il filo di acciaio interno è sigillato ermeticamente e protetto dall'ossidazione esterna, un estensimetro VW incorporato può facilmente funzionare con precisione per 25-50 anni, spesso durando l'intera vita utile della struttura ospitante.

4. Ho bisogno di attrezzature speciali per leggere i dati?

SÌ. Poiché i misuratori VW emettono un segnale di frequenza anziché una semplice tensione, è necessario utilizzare un'unità di lettura a corda vibrante dedicata o un registratore di dati specificamente configurato con un modulo di interfaccia a corda vibrante.

5. È possibile riparare un cavo rotto su un misuratore incorporato?

Se un cavo viene tagliato all'esterno della struttura in cemento, può essere giuntato utilizzando apposite scatole di giunzione stagne. Tuttavia, se il cavo viene rotto in profondità all'interno del getto di calcestruzzo vicino al corpo del sensore, il misuratore viene perso definitivamente. Ciò evidenzia la necessità di un accurato instradamento dei cavi durante la costruzione.
