Come funzionano gli estensimetri a corda vibrante? Principi e applicazioni

In termini di monitoraggio della sicurezza tecnica, va notato che tutti i cambiamenti potrebbero non essere evidenti a livello superficiale. Prima che si manifestino crepe, spostamenti o altri danni, potrebbero già esserci segnali che la trave del ponte sta subendo sollecitazioni anomale, che una sezione della diga sta rispondendo in modo anomalo o che il rivestimento del tunnel è soggetto a variazioni di carico. Per le parti interessate del progetto, inclusi proprietari di progetto, costruttori, consulenti e specialisti di integrazione, è importante rilevare tempestivamente questi cambiamenti.

Questo è esattamente il motivo per cui il monitoraggio delle deformazioni è così vitale nell'ingegneria civile. L'entità della deformazione di un materiale, che corrisponde all'allungamento e alla compressione, ne rivela le prestazioni quando sottoposto a carichi. In molti casi, gli estensimetri a corda vibrante si sono rivelati uno degli strumenti più affidabili sul campo.

Dai ponti e dighe ai pendii, agli edifici, ai tunnel, alle torri eoliche, alle opere sotterranee e alle infrastrutture di trasporto, la tecnologia a filo vibrante è ampiamente utilizzata laddove è importante monitorare la stabilità e la durabilità. Contattaci per ulteriori informazioni su come funzionano gli estensimetri a corda vibrante, perché sono apprezzati nei progetti di ingegneria e dove vengono comunemente applicati. Introduciamo anche una soluzione a montaggio superficiale per progetti di monitoraggio strutturale.

Perché il monitoraggio della deformazione della corda vibrante è ampiamente utilizzato nell'ingegneria civile

Nei grandi progetti infrastrutturali, le condizioni di monitoraggio sono spesso impegnative. I sensori possono essere esposti agli agenti atmosferici esterni, ai cambiamenti di temperatura, all'umidità, alla polvere, alle vibrazioni e a lunghi periodi di servizio. In questi ambienti, gli ingegneri non cercano semplicemente un sensore che funzioni in un laboratorio. Hanno bisogno di un metodo di rilevamento in grado di fornire dati stabili nel tempo in condizioni reali sul campo.

Questo è uno dei motivi principali per cui la tecnologia a corda vibrante è così ampiamente utilizzata nel monitoraggio della sicurezza ingegneristica.

La tecnica di misurazione dei sensori a filo vibrante mostra una migliore stabilità a lungo termine, precisione di misurazione e coerenza di misurazione rispetto ad altre tecniche di misurazione. Il sistema funziona meglio per periodi di monitoraggio estesi, che richiedono risultati costanti per più mesi o più anni anziché brevi intervalli di test.

L'affidabilità di questo sistema, che fornisce funzioni essenziali di monitoraggio per ponti, dighe, sistemi di sostegno, gallerie, torri eoliche e opere sotterranee. I progetti richiedono dati di monitoraggio, che consentano la valutazione della sicurezza, l’analisi delle tendenze e la pianificazione della manutenzione durante l’intera vita della struttura.

Cos'è un estensimetro a corda vibrante?

Un estensimetro a filo vibrante funziona come un sensore di misurazione della deformazione che rileva le variazioni di tensione del filo per determinare i livelli di deformazione.

Il sensore contiene un filo che si estende tra due punti immutabili. Il corpo del sensore trasmette qualsiasi deformazione che si verifica alla struttura monitorata. La tensione del filo subisce un'alterazione a causa di questo processo. La frequenza di vibrazione del filo cambia in base alla tensione del filo, il che si traduce in una deformazione della struttura, provocando uno spostamento di frequenza sincronizzato.

Questa frequenza può quindi essere misurata da un'unità di lettura o da un registratore di dati e convertita in dati tecnici per l'analisi.

In termini semplici, un estensimetro a corda vibrante trasforma il movimento strutturale in un segnale di frequenza che può essere utilizzato per monitorare il comportamento correlato allo stress. Il sistema diventa essenziale per i progetti di ingegneria che necessitano di misurazioni della deformazione a lungo termine, accurate e affidabili.

Come funzionano gli estensimetri a corda vibrante?

Il principio di funzionamento del sistema richiede una dimostrazione passo passo per una comprensione completa.

1. Si verifica una deformazione strutturale

Un elemento del ponte, un supporto in acciaio, una superficie in calcestruzzo, il rivestimento di un tunnel o una sezione di una torre sono soggetti a carichi, variazioni di temperatura, movimenti del terreno, vibrazioni o altri impatti strutturali. Il materiale mostra una deformazione misurabile perché anche piccole deformazioni creano cambiamenti permanenti.

2. Il sensore risponde a quel movimento

Quando l'estensimetro a corda vibrante è installato sulla struttura, segue la deformazione della superficie monitorata. Se la struttura si allunga, il sensore si allunga. Se si comprime, il sensore risponde di conseguenza.

3. Variazioni della tensione del filo

All'interno del misuratore, il filo interno è sotto tensione. Man mano che la struttura si deforma, le condizioni meccaniche del filo cambiano. Ciò modifica il livello di tensione nel filo.

4. Modifiche della frequenza di vibrazione

Il filo viene eccitato per vibrare e viene misurata la sua frequenza naturale. Poiché la frequenza è correlata alla tensione del filo, qualsiasi variazione di tensione indotta dalla deformazione si traduce in una variazione di frequenza.

5. La frequenza viene convertita in dati di monitoraggio

La frequenza misurata viene raccolta da uno strumento o da un sistema di monitoraggio. I dati possono quindi essere elaborati in valori di deformazione e utilizzati dagli ingegneri per osservare le tendenze, valutare la risposta strutturale e identificare cambiamenti insoliti.

Un vantaggio importante di questo metodo è che la misurazione basata sulla frequenza è particolarmente adatta per il monitoraggio sul campo, soprattutto quando sono coinvolti cavi lunghi o ambienti complessi. Per i grandi progetti infrastrutturali, questo vantaggio pratico può essere molto prezioso.

Perché gli estensimetri a corda vibrante montati in superficie sono utili

Non tutti i progetti consentono la strumentazione incorporata. In molte applicazioni del mondo reale, gli ingegneri devono monitorare strutture esistenti, beni ripristinati o superfici strutturali accessibili dopo che la costruzione è già iniziata o è stata completata. In queste situazioni, un estensimetro a corda vibrante montato in superficie può essere una soluzione efficace.

Un modello di superficie è particolarmente utile quando l'obiettivo è monitorare la deformazione direttamente all'esterno di elementi strutturali come elementi in acciaio, superfici in calcestruzzo, telai di supporto, sezioni di torri e altre parti esposte. Fornisce flessibilità nell'implementazione e può essere adatto sia a strutture di nuova costruzione che già operative.

Ciò rende gli estensimetri a corda vibrante montati in superficie particolarmente rilevanti:

• valutazione delle condizioni strutturali
• valutazione dell'adeguamento e del rafforzamento
• monitoraggio legato alla manutenzione
• osservazione post-costruzione
• monitoraggio della sicurezza a lungo termine dei componenti accessibili

Per gli acquirenti del settore ingegneristico, ciò significa una pratica opzione di sensore in grado di adattarsi a un'ampia gamma di condizioni di progetto senza richiedere l'installazione integrata.

Cosa possono imparare gli ingegneri dai dati sulla deformazione della corda vibrante

Un estensimetro fa molto di più che generare numeri. Il suo vero valore risiede in ciò che questi numeri rivelano sulla struttura.

Con il monitoraggio della deformazione della corda vibrante, gli ingegneri possono capire meglio:

• come gli elementi strutturali rispondono al carico
• se il comportamento effettivo corrisponde alle aspettative di progettazione
• come cambiano le sollecitazioni durante le fasi di costruzione
• se le misure di rinforzo o riparazione stanno funzionando come previsto
• come la temperatura, il carico ciclico o l'assestamento influiscono sulla struttura nel tempo
• se tendenze anomale possano indicare lo sviluppo di rischi

In molti progetti, il valore più grande del monitoraggio della deformazione non è una singola lettura, ma l'andamento nel tempo. L'analisi delle tendenze aiuta a identificare se una struttura si comporta normalmente o se potrebbero essere necessarie ulteriori ispezioni e azioni ingegneristiche.

Per questo motivo, gli estensimetri a corda vibrante sono spesso integrati in sistemi di monitoraggio dello stato strutturale a lungo termine in cui affidabilità e continuità sono essenziali.

Applicazioni tipiche nel monitoraggio della sicurezza ingegneristica

Ponti

Gli ingegneri utilizzano estensimetri a corda vibrante nei progetti di ponti per monitorare i componenti strutturali, che includono travi, elementi in acciaio ed elementi relativi all'impalcato, nonché le aree vulnerabili ai danni da fatica. I dispositivi consentono agli ingegneri di valutare come la struttura reagisce ai carichi che si verificano durante il movimento del veicolo e agli impatti ambientali.

Dighe

I dati sulla deformazione forniscono informazioni cruciali per il monitoraggio della sicurezza delle dighe perché consentono agli ingegneri di studiare come le strutture rispondono alle variazioni di pressione e temperatura dell’acqua e alle condizioni operative estese. Questo processo svolge un ruolo fondamentale sia nella valutazione delle prestazioni che nelle procedure di controllo della sicurezza.

Pendii e strutture di sostegno

Gli ingegneri utilizzano apparecchiature di monitoraggio della deformazione per studiare come i sistemi di stabilizzazione dei pendii e le strutture di sostegno reagiscono alla pressione del suolo, ai carichi di supporto e alle forze di movimento.

Edifici e strutture a molti piani

Gli ingegneri strutturali utilizzano estensimetri a filo vibrante negli edifici, nelle torri e nei sistemi strutturali rinforzati per misurare la distribuzione delle sollecitazioni e il trasferimento del carico e valutare le tecniche di rinforzo.

Gallerie e ingegneria sotterranea

I sensori installati nelle gallerie e nei cantieri sotterranei consentono agli ingegneri di misurare il rendimento del sistema di rivestimento del tunnel, delle strutture di supporto e delle attività di costruzione durante le varie fasi di costruzione. Il sistema si rivela particolarmente utile quando è necessario effettuare un monitoraggio continuo dello stress.

Torri del vento

Le strutture delle torri eoliche sono soggette a carichi dinamici ripetuti. Il monitoraggio della deformazione aiuta gli ingegneri a comprendere il comportamento delle sollecitazioni operative, la risposta alla fatica e le prestazioni strutturali nel tempo.

Sottofondi stradali e infrastrutture di trasporto

Nell'ingegneria legata ai trasporti, gli estensimetri possono essere applicati a elementi di supporto e componenti infrastrutturali per valutare gli effetti di carico ripetuti e la risposta strutturale a lungo termine.

Progetto Kingmach - Ponte sul fiume Yangtze Shanghai-Suzhou-Nantong

Cosa considerare prima di scegliere un estensimetro a corda vibrante

La scelta di un estensimetro dovrebbe sempre essere basata sull'effettivo obiettivo di monitoraggio e sulle condizioni del sito. Prima dell'acquisto, i team di progetto dovrebbero considerare diverse domande chiave:

• Su quale materiale verrà montato il manometro?
• La struttura è nuova, esistente o in fase di rafforzamento?
• Il monitoraggio è a breve termine, periodico o continuo?
• Il sensore funzionerà all'aperto o in un ambiente umido?
• Il progetto richiede l'acquisizione automatica dei dati?
• Quanto sono importanti il ​​percorso dei cavi e la distanza di trasmissione?
• Quale livello di protezione è necessario contro gli agenti atmosferici, le vibrazioni o i disturbi del sito?

Un sensore può sembrare tecnicamente idoneo sulla carta, ma se non corrisponde al metodo di installazione, alle condizioni ambientali o al sistema di monitoraggio, le prestazioni del progetto potrebbero risentirne. Questo è il motivo per cui molti acquirenti preferiscono collaborare con fornitori in grado di fornire supporto basato sulle applicazioni, non solo elenchi di prodotti.

Una soluzione pratica per il monitoraggio della deformazione superficiale strutturale

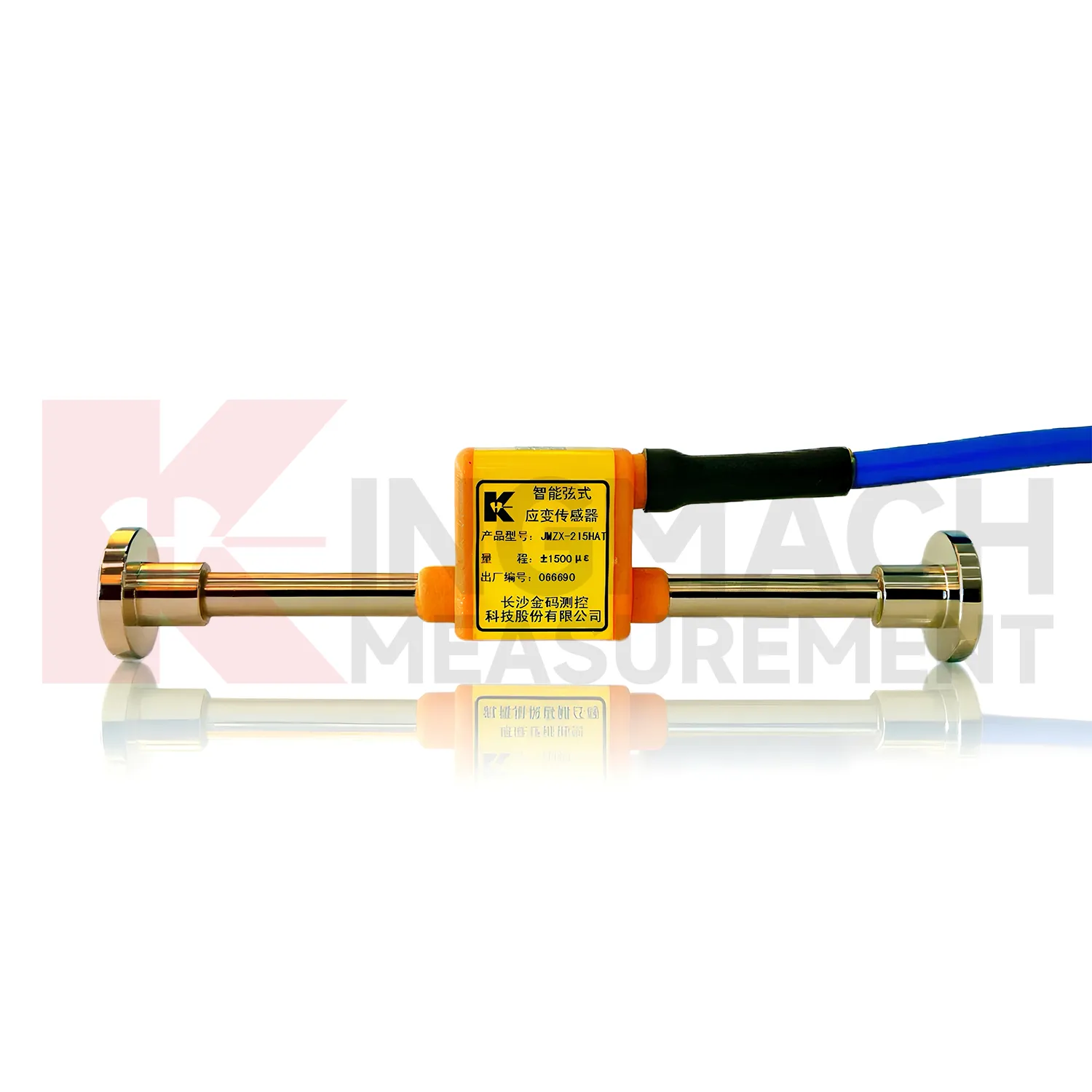

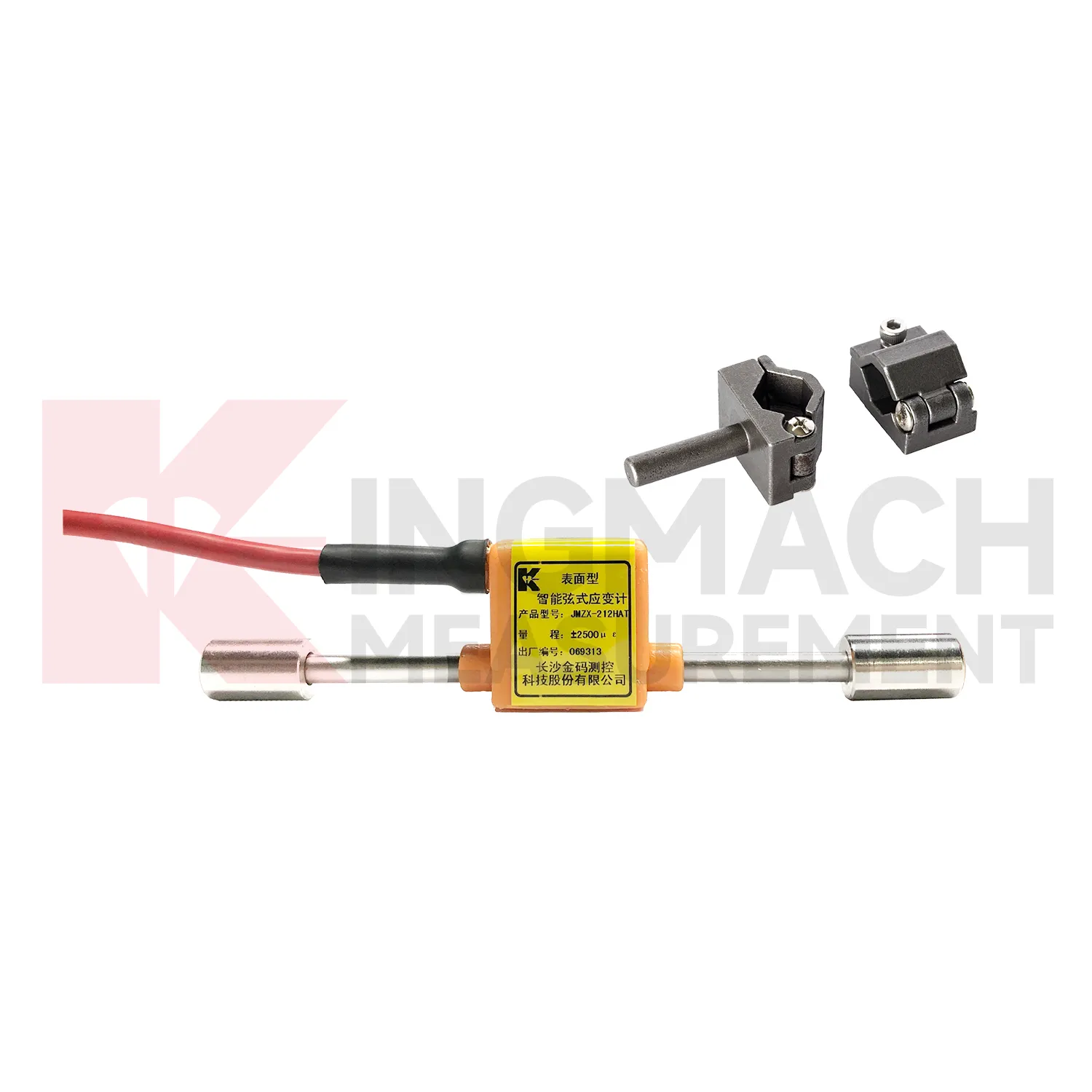

Per i progetti che richiedono un monitoraggio affidabile della deformazione sulle superfici strutturali, il nostro estensimetro intelligente a corda vibrante, modello di superficie, è un'opzione pratica.

Progettato per applicazioni di monitoraggio della sicurezza tecnica, questo prodotto è adatto per l'implementazione sul campo dove la stabilità dei dati a lungo termine e l'installazione sulla superficie sono importanti. Può essere applicato in un'ampia gamma di progetti infrastrutturali e di costruzione, inclusi ponti, dighe, tunnel, pendii, edifici, torri eoliche, opere sotterranee e strutture di trasporto.

Il suo valore risiede nel combinare i vantaggi della tecnologia di rilevamento a corda vibrante con la praticità di una configurazione a montaggio superficiale, rendendolo una scelta vincente per elementi strutturali accessibili e sistemi di monitoraggio basati su progetti.

Puoi esplorare il prodotto qui: Estensimetro intelligente a corda vibrante

In qualità di fornitore orientato all'esportazione che fornisce applicazioni di monitoraggio della sicurezza tecnica, comprendiamo che gli acquirenti internazionali spesso hanno bisogno di più di un semplice sensore. Hanno bisogno di una comunicazione reattiva, di un adeguato abbinamento di prodotti e di supporto per l’approvvigionamento basato su progetti. Che tu sia un appaltatore, un integratore di monitoraggio, un distributore o un team di consulenza, siamo pronti ad aiutarti a trovare una soluzione adeguata per il monitoraggio della deformazione.

Conclusione

Gli estensimetri a corda vibrante funzionano come strumenti vitali per il moderno monitoraggio della sicurezza ingegneristica perché convertono movimenti strutturali minori in informazioni di monitoraggio essenziali. Il sistema funziona rilevando le variazioni di frequenza che si verificano quando la tensione del filo fluttua e questo metodo offre vantaggi pratici per applicazioni esterne estese.

Gli ingegneri possono utilizzare estensimetri a corda vibrante montati in superficie per monitorare il comportamento strutturale e tenere traccia della risposta al carico e dei cambiamenti delle prestazioni in ponti, dighe e pendii, edifici e tunnel, torri eoliche, strutture sotterranee e sistemi di infrastrutture del fondo stradale.

Il nostro team ti aiuterà a scegliere un sensore affidabile per il monitoraggio della deformazione per il tuo prossimo progetto mentre noi forniamo servizi di fornitura per l'esportazione. Ti consiglieremo la soluzione migliore per le tue esigenze dopo averci fornito il tipo di progetto, il materiale della struttura e i requisiti di monitoraggio.

Domande frequenti

1. A cosa serve un estensimetro a corda vibrante?

Un estensimetro a corda vibrante viene utilizzato per misurare la deformazione strutturale nei progetti di ingegneria. Viene comunemente applicato in ponti, dighe, tunnel, edifici, pendii, torri eoliche, opere sotterranee e altri sistemi di monitoraggio delle infrastrutture.

2. Come funziona un estensimetro a corda vibrante?

Funziona misurando i cambiamenti nella frequenza di vibrazione di un filo in tensione interna. Quando la struttura monitorata si deforma, la tensione del filo cambia, con conseguente variazione della frequenza di vibrazione. Questa frequenza viene quindi convertita in dati relativi alla deformazione.

3. Perché gli estensimetri a corda vibrante sono adatti per il monitoraggio a lungo termine?

Sono ampiamente utilizzati per il monitoraggio a lungo termine perché la tecnologia a filo vibrante offre prestazioni stabili, buona ripetibilità e idoneità per ambienti difficili di ingegneria civile come siti esterni, umidi e con temperatura variabile.

4. Qual è il vantaggio di un estensimetro a corda vibrante montato in superficie?

Un modello a montaggio superficiale è utile per strutture esistenti, progetti di ammodernamento e parti strutturali accessibili dove l'installazione integrata non è possibile o non è necessaria. Fornisce un'implementazione flessibile per il monitoraggio sul campo.

5. Come scelgo l'estensimetro a corda vibrante adatto al mio progetto?

È necessario considerare il materiale della struttura, il luogo di installazione, la durata del monitoraggio, le condizioni ambientali, il percorso dei cavi e se il sensore si collegherà a un sistema di monitoraggio automatico. Lavorare con un fornitore esperto può aiutarti a garantire che il prodotto soddisfi le effettive esigenze del tuo progetto.
