Estensimetro a filo vibrante vs. Estensimetro elettrico: differenze chiave

1. Scegliere l'estensimetro giusto nei progetti di ingegneria

La domanda globale di monitoraggio della salute strutturale (SHM) nelle infrastrutture sta crescendo rapidamente. La misurazione accurata della deformazione svolge un ruolo fondamentale nel garantire la sicurezza del progetto, la durabilità a lungo termine e la conformità normativa. I project manager solitamente scelgono tra due tecnologie principali: l’estensimetro a corda vibrante (VWSG) e l’estensimetro elettrico (ESG). Questo articolo fornisce un confronto completo degli estensimetri per aiutare ingegneri, appaltatori e team di approvvigionamento a selezionare la soluzione giusta per i loro progetti specifici.

2. Principi di funzionamento: come ciascuna tecnologia misura la tensione

2.1 Estensimetro a corda vibrante (VWSG)

Il VWSG funziona in base alla variazione di frequenza di un filo teso all'interno del sensore. La deformazione strutturale provoca una variazione di tensione in questo filo, che porta quindi a uno spostamento di frequenza misurabile. Questo segnale generato è intrinsecamente digitale, il che significa che rimane stabile anche se trasmesso su lunghe distanze. Un'intuizione fondamentale per gli ingegneri è che questo segnale basato sulla frequenza è intrinsecamente digitale e rimane altamente stabile anche se trasmesso su lunghe distanze. Questo è un vantaggio chiave della tecnologia VWSG in ambienti difficili.

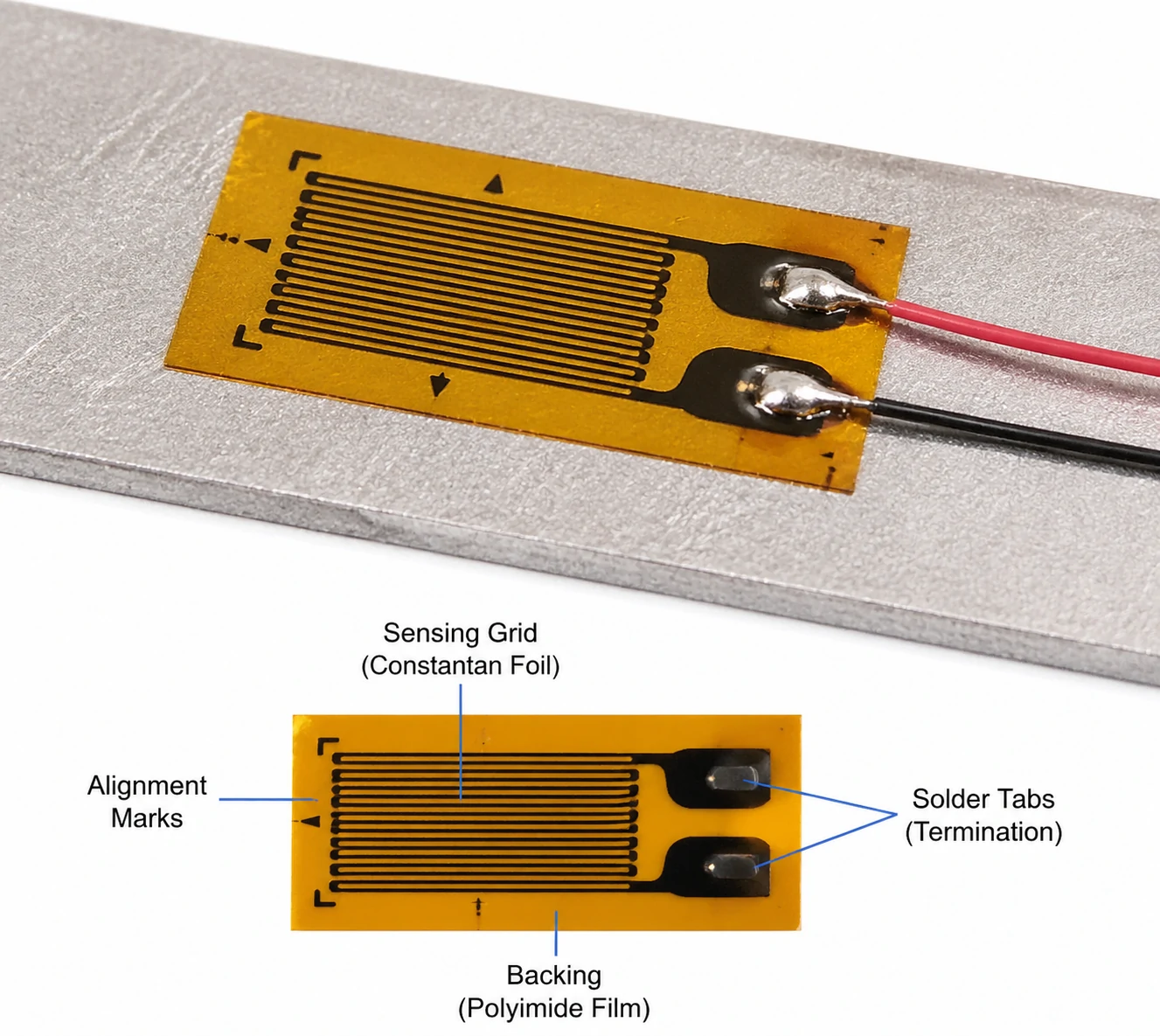

2.2 Estensimetri elettrici (ESG)

L'estensimetro elettrico, o estensimetro a resistenza, funziona in base a una variazione della resistenza elettrica. La tensione fisica provoca questa variazione di resistenza, che un circuito a ponte di Wheatstone converte poi in un'uscita di tensione misurabile. Questo sistema analogico richiede un attento condizionamento e amplificazione del segnale per produrre dati utilizzabili. Un aspetto fondamentale è che l’ESG eccelle nel rilevare i cambiamenti microscopici ma è significativamente più vulnerabile alle interferenze ambientali.

3. Confronto delle prestazioni: precisione, stabilità e sensibilità

3.1 Precisione della misurazione

L'estensimetro elettrico garantisce un'elevata precisione a breve termine. Al contrario, l'estensimetro a corda vibrante fornisce una precisione eccezionalmente affidabile a lungo termine.

3.2 Stabilità a lungo termine

Il VWSG eccelle nei progetti di monitoraggio pluriennali perché il suo meccanismo fisico resiste intrinsecamente alla deriva. L’ESG spesso fatica nelle applicazioni a lungo termine. L’ESG è molto incline a segnalare derive ed effetti avversi della temperatura nel tempo.

3.3 Sensibilità e Risoluzione

L'ESG offre una sensibilità superiore, rendendolo più adatto alla misurazione delle microdeformazioni, all'esecuzione di test di laboratorio e all'acquisizione delle variazioni dinamiche delle misurazioni. Il VWSG funziona con una risoluzione leggermente inferiore, rendendolo ideale per il monitoraggio di carichi statici e a variazione lenta.

4. Adattabilità ambientale: quale funziona meglio in condizioni difficili?

4.1 Resistenza alla temperatura

I cambiamenti di temperatura influiscono su tutti i sensori di monitoraggio della salute strutturale. Il VWSG è dotato di compensazione della temperatura integrata, semplificando il processo di raccolta dei dati. L’ESG richiede meccanismi di compensazione esterni per mantenere l’integrità dei dati durante le fluttuazioni di temperatura.

4.2 Umidità, corrosione e polvere

Il VWSG è completamente sigillato contro gli elementi, il che lo rende particolarmente adatto per applicazioni embedded. L'ESG è altamente sensibile alla qualità dell'installazione e richiede una sostanziale protezione esterna per sopravvivere all'umidità e alla polvere.

4.3 Interferenze elettromagnetiche (EMI)

Il VWSG è completamente immune alle interferenze elettromagnetiche poiché si basa su un segnale di frequenza. L'ESG rimane altamente suscettibile alle EMI perché emette un segnale analogico. Questa immunità offre un forte vantaggio di vendita per l'utilizzo dei sensori VWSG nei grandi progetti infrastrutturali. Si comportano eccezionalmente bene nelle regioni costiere, nei tunnel sotterranei e nelle grandi dighe.

5. Installazione e manutenzione: considerazioni pratiche per gli ingegneri

5.1 Complessità di installazione

L’ESG richiede un processo di installazione meticoloso. I tecnici devono eseguire una preparazione precisa della superficie e garantire un fissaggio adesivo fondamentale per ottenere letture accurate. Il VWSG offre un'esperienza di installazione molto più solida. I lavoratori possono facilmente adattare il VWSG per l'inclusione diretta nel calcestruzzo senza compromettere il sensore.

5.2 Requisiti di manutenzione

L’ESG comporta un rischio di fallimento più elevato sul campo. Gli operatori devono eseguire tarature frequenti per mantenere il corretto funzionamento dell'ESG. Il VWSG richiede una manutenzione minima una volta installato. Questa durabilità si traduce in una durata molto lunga per il VWSG.

6. Compatibilità dei sistemi di acquisizione dati e monitoraggio

6.1 Trasmissione del segnale

Il VWSG gestisce senza sforzo la trasmissione a lunga distanza, inviando segnali accurati fino a diversi chilometri. L'ESG fatica con cavi lunghi ed è fortemente limitato dal rumore del segnale.

6.2 Integrazione con i sistemi SHM

Entrambi i tipi di sensori offrono l'integrazione con le moderne reti di monitoraggio della salute strutturale. Garantiscono la compatibilità con i data logger standard. Si collegano perfettamente alle piattaforme di monitoraggio IoT e ai sistemi di monitoraggio remoto. Questa interoperabilità rappresenta una grande opportunità per introdurre ai clienti soluzioni di monitoraggio complete.

7. Applicazioni tipiche: dove ciascun sensore offre le migliori prestazioni

7.1 Applicazioni degli estensimetri a corda vibrante

• Dighe e centrali idroelettriche
• Ponti e tunnel
• Fondazioni profonde
• Versanti e monitoraggio geotecnico

7.2 Applicazioni degli estensimetri elettrici

• Test di laboratorio
• Ricerca e sviluppo aerospaziale e automobilistico
• Test strutturali a breve termine
• Misure dinamiche ad alta frequenza

8. Costo rispetto al valore: budget a breve termine rispetto al ROI a lungo termine

Quando si analizzano le opzioni di estensimetri a filo vibrante o a resistenza, i team devono guardare oltre il prezzo di acquisto iniziale. L’ESG offre un costo iniziale inferiore. Tuttavia, manutenzioni e sostituzioni frequenti comportano costi del ciclo di vita molto più elevati per l’ESG. Il VWSG richiede un investimento iniziale più elevato. Nel corso del tempo, il VWSG garantisce costi di manutenzione e sostituzione inferiori. Un aspetto cruciale dell’approvvigionamento è che il costo totale di proprietà (TCO) conta molto di più nei grandi progetti pluriennali.

9. Guida alle decisioni: come scegliere l'estensimetro giusto per il tuo progetto

9.1 Criteri chiave di selezione

I team di approvvigionamento devono valutare diversi fattori fondamentali prima di effettuare la selezione finale del sensore. È necessario considerare la durata totale del progetto e le condizioni ambientali specifiche del sito. È inoltre necessario determinare la precisione richiesta, delineare i rigorosi vincoli di budget e valutare la fattibilità complessiva dell'installazione.

9.2 Tabella di confronto rapido

Fattore	Filo Vibrante	Elettrico
Stabilità	Eccellente	Media
Sensibilità	Media	Eccellente
Durabilità	Eccellente	Basso
Costo (iniziale)	Più alto	Inferiore

10. Conclusione: abbinare la tecnologia alle esigenze del progetto

Semplicemente non esiste una soluzione valida per tutti nella scelta dei sensori strutturali. In sintesi, il VWSG è la scelta migliore per il monitoraggio a lungo termine in ambienti difficili. L’ESG rimane lo strumento migliore per applicazioni di test ad alta precisione e a breve termine.

Invitiamo i lettori a richiedere una consulenza tecnica con il nostro team di ingegneri. Possiamo aiutarvi a ottenere soluzioni di sensori personalizzate e discutere approfonditamente i requisiti specifici del vostro progetto. Contattaci per una soluzione di monitoraggio della deformazione su misura per il tuo prossimo progetto infrastrutturale.

[Contattaci adesso!]

Domande frequenti

1. Qual è la differenza principale tra un estensimetro a corda vibrante e un estensimetro elettrico?

La differenza principale risiede nei loro principi di funzionamento. Un VWSG si basa sullo spostamento di frequenza di un filo in tensione per misurare la deformazione, mentre un ESG misura la deformazione attraverso una variazione della resistenza elettrica.

2. Quale estensimetro è migliore per i progetti infrastrutturali a lungo termine?

L'estensimetro a corda vibrante è migliore per progetti a lungo termine. Presenta una resistenza intrinseca alla deriva del segnale e resiste facilmente a condizioni ambientali difficili per diversi anni.

3. Perché gli estensimetri elettrici hanno difficoltà con la trasmissione del segnale a lunga distanza?

Gli estensimetri elettrici emettono un segnale di tensione analogico. Questo segnale analogico si degrada su cavi lunghi e rileva facilmente interferenze elettromagnetiche (EMI) e rumore del segnale.

4. Posso incorporare estensimetri elettrici direttamente nel calcestruzzo?

Sebbene possibile, non è consigliabile senza un'ampia protezione esterna. I VWSG sono completamente sigillati e naturalmente robusti, il che li rende lo standard del settore per l'inclusione diretta nel calcestruzzo.

5. Quale opzione offre un migliore ritorno sull'investimento (ROI)?

Per progetti a breve termine o di laboratorio, l’ESG offre un ROI migliore grazie ai costi iniziali inferiori. Per progetti infrastrutturali su larga scala o pluriennali, il VWSG fornisce un ROI significativamente migliore perché il suo costo totale di proprietà è inferiore a causa delle esigenze minime di manutenzione e sostituzione.
