Applicazioni degli estensimetri nel settore edile: spiegazione dei principali vantaggi

Ogni grave cedimento strutturale nell’edilizia moderna condivide un segnale d’allarme comune: uno che è arrivato silenziosamente, settimane o mesi prima che il cemento si rompesse o l’acciaio si deformasse. Quell'avvertimento era un cambiamento nella deformazione: una deformazione invisibile che si accumulava all'interno del materiale sotto carico. Il problema non era che la struttura non riuscisse a comunicare. Il problema era che nessuno ascoltava.

Gli estensimetri cambiano la situazione. Non sono strumenti passivi. Sono il sistema di allarme rapido del settore edile: sensori che convertono lo stress meccanico invisibile in dati misurabili e utilizzabili. Gli ingegneri che li implementano non stanno semplicemente raccogliendo numeri. Stanno estendendo la loro capacità di vedere all’interno di una struttura che, una volta costruita, diventa opaca a ogni altro metodo di ispezione.

Questo articolo spiega dove vengono utilizzati gli estensimetri nel settore edile, quali vantaggi specifici offrono ai team di progetto e ai proprietari delle risorse e come selezionare il tipo giusto per una determinata applicazione.

Cosa fa realmente un estensimetro?

Prima di esaminare le applicazioni, è utile essere chiari su cosa sia la tensione e perché misurarla è importante.

Tutte le strutture subiscono piccole deformazioni se sottoposte a peso. Un camion che attraversa la trave di un ponte fa sì che la trave si pieghi verso il basso. Una costruzione edilizia si traduce in un palo di cemento sottoposto a compressione. Un muro di sostegno si piega perché sul lato opposto si svolgono lavori di scavo. Gli scienziati definiscono la deformazione come la deformazione che si verifica nei materiali, che misurano attraverso la microdeformazione (με) per studiare i movimenti nascosti che le persone non possono osservare.

Un estensimetro rileva questi cambiamenti e li converte in un segnale elettrico. Un estensimetro funge da strumento di misurazione che traccia continuamente i movimenti strutturali rilevando sia l'estensione che la compressione con una precisione di un microdeformazione.

La tipologia più utilizzata nelle costruzioni civili e geotecniche è la Estensimetro a corda vibrante (VW). . Il suo principio di funzionamento è elegante. Un filo d'acciaio teso all'interno del sensore vibra ad una frequenza naturale. Quando la struttura circostante si deforma, la tensione del filo cambia e la sua frequenza di risonanza cambia. Questo spostamento di frequenza si traduce direttamente in una lettura della deformazione. Poiché la frequenza è immune alla deriva della resistenza del cavo e alla variazione di tensione, i misuratori VW mantengono la precisione su cavi che superano i 1.000 metri e periodi di misurazione che abbracciano decenni: due condizioni che regolarmente squalificano i misuratori a lamina resistiva per il monitoraggio permanente delle infrastrutture.

Una volta stabilite queste basi, è qui che questi sensori svolgono il loro lavoro più importante.

Dove vengono utilizzati gli estensimetri nelle costruzioni: sei applicazioni critiche

1. Ponti e strutture elevate

Gli estensimetri montati in superficie e saldati in superficie su travi di ponti, solai dell'impalcato e zone portanti monitorano la risposta al carico dinamico, il ciclo termico e lo scorrimento a lungo termine. Per i ponti obsoleti che devono affrontare maggiori carichi di traffico o adeguamenti sismici, questi dati informano le decisioni sulla valutazione del carico con prove strutturali effettive piuttosto che con ipotesi ingegneristiche conservative. Identifica inoltre le sezioni che presentano concentrazioni di deformazione anomale, il primo indicatore di danno da fatica localizzato.

2. Getti di calcestruzzo e strutture di massa

Gli estensimetri da incasso vengono gettati direttamente nel calcestruzzo fresco durante la costruzione. Monitorano le sollecitazioni di maturazione, i gradienti termici all'interno della massa di calcestruzzo e l'assestamento a lungo termine, tutti processi che sono completamente inaccessibili una volta completato il getto. Nella costruzione di dighe, spalle spesse di ponti e grandi piastre di fondazione, i gradienti termici interni durante l'idratazione possono generare tensioni di trazione che rompono il calcestruzzo dall'interno. I misuratori incorporati rilevano queste condizioni in tempo reale, consentendo agli appaltatori di regolare le procedure di polimerizzazione prima che si verifichino danni. Ciò rende il monitoraggio dell’incasso uno strumento di controllo della qualità durante la costruzione, e non solo uno strumento di ispezione dopo la costruzione.

3. Fondazioni profonde e sistemi di pali

Gli estensimetri per armature vengono installati in linea con le barre di armatura durante l'assemblaggio della gabbia del palo, quindi gettati nel palo. Misurano l'effettivo trasferimento del carico dalla testa del palo agli strati portanti sottostanti, dati che altrimenti sarebbero impossibili da ottenere dopo la cementificazione del palo. Ciò convalida direttamente le ipotesi di progettazione geotecnica formulate durante la fase di progettazione della fondazione del progetto. Per i grattacieli, i piloni dei ponti e qualsiasi struttura in cui le prestazioni delle fondazioni sono fondamentali, questa fase di verifica colma il divario tra ciò che è stato previsto dal modello e ciò che il terreno sta effettivamente fornendo.

4. Muri di sostegno e supporto agli scavi

Le aree urbane affrontano le sfide di monitoraggio più pericolose durante i lavori di scavo profondo. Gli estensimetri su palancole, palancole e ancoraggi di ancoraggio forniscono letture continue durante tutta la sequenza di scavo. Identificano i cambiamenti nella pressione del suolo e nel movimento degli edifici prima che qualsiasi cambiamento fisico diventi evidente. I dati aiutano le squadre di costruzione a determinare le misure protettive necessarie, decidendo al tempo stesso la velocità di scavo e quando installare le strutture di supporto nei cantieri della metropolitana e negli scavi sotterranei accanto agli edifici esistenti.

5. Gallerie e opere sotterranee

Gli indicatori montati sui rivestimenti del tunnel e sui bulloni da roccia rilevano la convergenza indotta dal sovraccarico, ovvero la riduzione graduale del diametro del tunnel causata dalla pressione del terreno nel tempo. Risolvono i cambiamenti su scala millimetrica, rendendoli in grado di identificare l'instabilità in via di sviluppo molto prima che la condizione diventi evidente agli ispettori. Negli scavi su terreno soffice attraverso aree urbane, dove l'assestamento superficiale deve rimanere entro tolleranze millimetriche, questa risoluzione non rappresenta un perfezionamento tecnico. È un requisito di sicurezza.

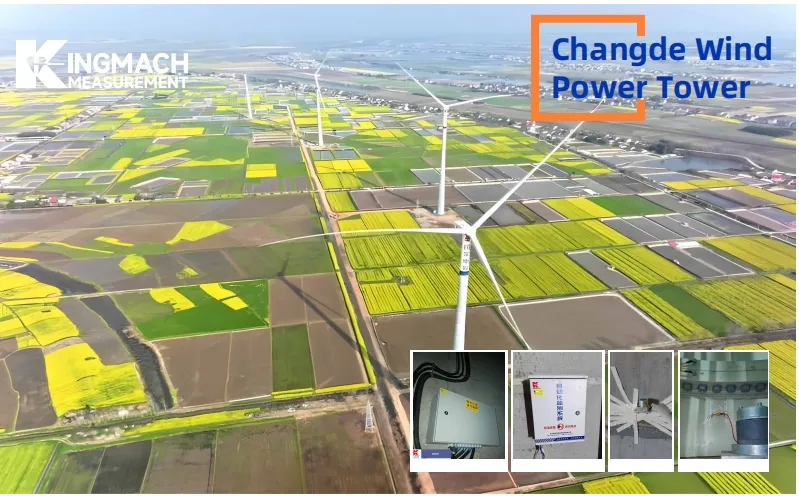

6. Torri eoliche e strutture alte

Gli estensimetri saldati in superficie sulle flange delle torri eoliche e sulle sezioni di base monitorano l'accumulo di fatica sotto il carico ciclico che domina la durata di servizio di una torre eolica. Ogni rotazione del rotore applica un piccolo ciclo di stress alla torre. Nell’arco di vent’anni, questi cicli si contano nell’ordine dei miliardi. I dati sulla deformazione consentono agli operatori di calcolare con precisione la vita a fatica rimanente, passando da programmi di ispezione a intervalli fissi a programmi di manutenzione basati sulle condizioni che sono più sicuri ed economici.

Sei vantaggi chiave del monitoraggio degli estensimetri nei progetti di costruzione

Capire le applicazioni è utile. Comprendere il motivo per cui tali applicazioni giustificano l'investimento è ciò che consente ai team di progetto di presentare il caso internamente e ai clienti. Questi sono i sei vantaggi che contano di più.

Vantaggio 1: Individuazione precoce del disagio strutturale

Gli estensimetri rilevano modelli di carico anomali settimane o mesi prima che i sintomi macroscopici (fessurazione, deflessione, cedimento) diventino visibili. Questo tempo di consegna converte la risposta di emergenza in un intervento pianificato. La differenza finanziaria tra una riparazione controllata e una chiusura strutturale non pianificata è tipicamente un ordine di grandezza. La differenza di sicurezza è assoluta. La diagnosi precoce non consente semplicemente di risparmiare denaro. Gli ingegneri guadagnano tempo per prendere decisioni informate anziché reattive.

Vantaggio 2: convalida delle ipotesi di progettazione ingegneristica

Nessun modello strutturale è una replica perfetta della realtà. Il comportamento del terreno, la distribuzione del carico, le prestazioni delle connessioni e la variabilità dei materiali introducono tutti dei divari tra ciò che prevedono i calcoli di progettazione e ciò che effettivamente sperimenta una struttura. I dati degli estensimetri provenienti dai carichi reali forniscono il feedback che colma queste lacune. Questa convalida è particolarmente preziosa su progetti di prima tipologia, condizioni del terreno complesse o geometrie strutturali innovative, esattamente le situazioni in cui l'incertezza progettuale è massima e il costo di sbagliare è maggiore.

Vantaggio 3: dati continui in tempo reale durante l'intero ciclo di vita delle risorse

L'ispezione manuale periodica fornisce un'istantanea. Una serie di estensimetri collegati in rete fornisce una pellicola continua. Collegati a registratori di dati e piattaforme di visualizzazione, i misuratori forniscono letture 24 ore su 24, 7 giorni su 7 con soglie di avviso configurabili. I proprietari dei progetti possono monitorare lo stato strutturale da qualsiasi luogo, il che rappresenta un vantaggio operativo significativo per i proprietari di asset internazionali che gestiscono infrastrutture in più aree geografiche. Il monitoraggio remoto riduce inoltre la frequenza delle costose visite di esperti in loco: un risparmio diretto su progetti di grandi dimensioni e geograficamente dispersi.

Vantaggio 4: supporto per la conformità normativa e il reporting sulla sicurezza

Le autorità di regolamentazione in molte giurisdizioni ora richiedono un monitoraggio strutturale documentato come condizione per le licenze operative per dighe, ponti principali e fondazioni di grattacieli. I sistemi estensimetrici producono record di dati calibrati e con timestamp che soddisfano questi requisiti. Forniscono inoltre la documentazione probatoria necessaria per le indagini sugli incidenti, le richieste di indennizzo assicurativo e le valutazioni di responsabilità. Per i titolari di progetti che operano in molteplici ambienti normativi, un protocollo di monitoraggio coerente costruito su sensori calibrati a livello internazionale semplifica notevolmente la conformità.

Vantaggio 5: Vita utile estesa delle risorse grazie alla manutenzione basata sui dati

Le strutture mantenute in base ai dati sulle condizioni effettive piuttosto che a intervalli di tempo fissi evitano due errori simmetrici: il pensionamento anticipato (smantellamento di una struttura che ha ancora anni di vita utile rimanente) e l’intervento ritardato (continuando a far funzionare una struttura oltre il punto in cui la manutenzione costa più della sostituzione). Le strategie di manutenzione basate sui sensori hanno costantemente prolungato la durata di servizio delle infrastrutture di anni o decenni nei principali programmi infrastrutturali in tutto il mondo. Il rendimento dell'investimento nel sensore aumenta durante la vita operativa dell'asset.

Vantaggio 6: riduzione dell'esposizione assicurativa e di responsabilità

Questo vantaggio riceve meno attenzione nella letteratura tecnica di quanto meriterebbe. I programmi documentati di monitoraggio strutturale sono sempre più riconosciuti dagli assicuratori di progetti, dai finanziatori delle concessioni e dalle agenzie di rating delle obbligazioni infrastrutturali come prova di una gestione attiva del rischio. Questo riconoscimento ha effetti misurabili: premi assicurativi ridotti, condizioni di prestito più favorevoli e una maggiore fiducia degli investitori nelle concessioni infrastrutturali a lungo termine. Per gli sviluppatori del progetto il sistema di sensori non è solo uno strumento tecnico. È uno strumento di governance finanziaria.

Scegliere l'estensimetro giusto per il tuo progetto di costruzione

La selezione del tipo di misuratore corretto dipende da due domande: quando verrà installato rispetto alla costruzione? Quale elemento materiale e strutturale sta monitorando?

Scenario del progetto	Tipo di indicatore consigliato	Motivo chiave
Nuovo getto di calcestruzzo (fondazioni, dighe, solette)	Estensimetro VW da incasso	Installato prima del getto; nessun accesso dopo

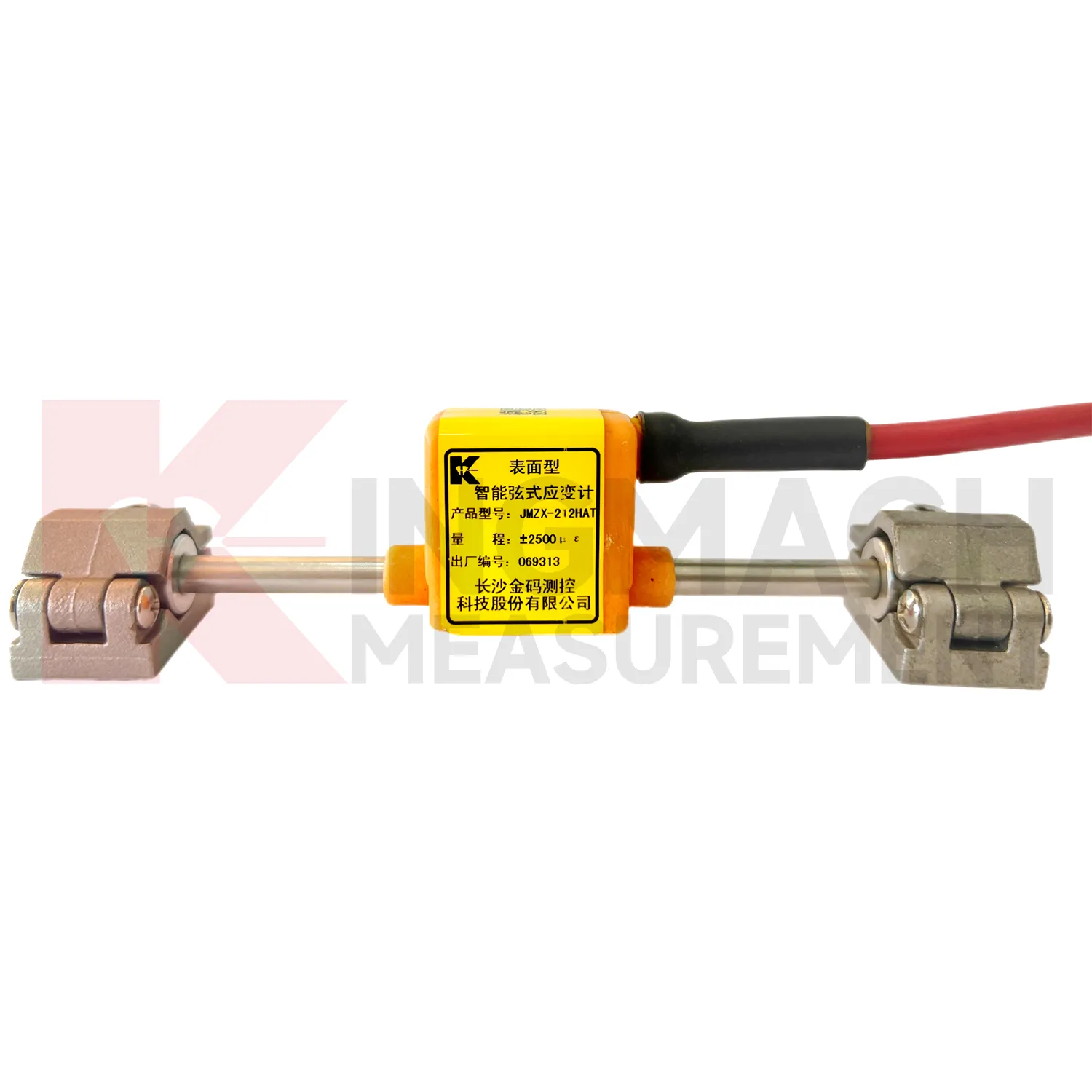

Calcestruzzo esistente o legno strutturale	Estensimetro VW a montaggio superficiale	Bullonato o incollato senza intervento strutturale
Elementi in acciaio, travi di ponti, flange di torri	Estensimetro VW con saldatura superficiale	Il legame saldato resiste alle vibrazioni e ai carichi ciclici
Monitoraggio delle armature e dei pali	Estensimetro per armature	Misura il carico assiale direttamente all'interno della barra

Oltre alla selezione del tipo, due ulteriori considerazioni si applicano alla maggior parte dei progetti internazionali. Innanzitutto, le varianti di uscita intelligenti e digitali – modelli con uscita RS-485 e compensazione della temperatura integrata – si integrano direttamente con i registratori di dati IoT e le piattaforme di monitoraggio centralizzate. Molte specifiche di gare d’appalto per infrastrutture ora richiedono esplicitamente output di sensori digitali, in particolare su città intelligenti e grandi progetti di trasporto. In secondo luogo, i certificati di calibrazione di fabbrica sono essenziali per la conformità normativa e la documentazione assicurativa. Gli acquirenti dovrebbero confermare la tracciabilità della calibrazione prima dell’approvvigionamento, in particolare quando si acquistano sensori oltre confine.

Per gli ingegneri che richiedono estensimetri per progetti infrastrutturali, Gamma di estensimetri a corda vibrante Kingmach copre le configurazioni degli estensimetri di superficie, di incasso, saldati e per armature, con opzioni di output digitale intelligente progettate per l'integrazione con i moderni sistemi di monitoraggio.

Conclusione

Una struttura sotto carico è sempre comunicante. Comunica attraverso microdeformazioni che nessun occhio di ispettore può rilevare e nessun rilievo visivo può quantificare. Gli estensimetri sono gli strumenti che rendono intelligibile la comunicazione, traducendo lo stress meccanico nei dati di cui ingegneri e proprietari di risorse hanno bisogno per prendere decisioni valide.

I vantaggi si estendono ben oltre la sala strumentazione. La diagnosi precoce salva vite e budget. La validazione del progetto migliora la qualità dei progetti futuri. Il monitoraggio continuo consente la supervisione remota su qualsiasi scala. La conformità normativa diventa documentabile anziché presunta. La manutenzione prolunga la vita delle risorse. E la gestione del rischio finanziario migliora in modo visibile sia agli assicuratori che agli investitori.

Il sensore giusto, correttamente specificato e installato correttamente, non registra semplicemente ciò che sta facendo una struttura. Dà a ogni stakeholder – ingegnere, proprietario, regolatore e assicuratore – la sicurezza di sapere che la struttura si sta comportando come dovrebbe e l’avvertimento di cui ha bisogno quando non lo è.

Se stai specificando i sensori per un progetto imminente, contatta il team tecnico di Kingmach con i parametri del tuo progetto per una raccomandazione sulla selezione del sensore su misura per il tuo tipo strutturale, le condizioni di installazione e gli obiettivi di monitoraggio.

Domande frequenti

1. Quali tipi di estensimetri sono più comunemente utilizzati nelle costruzioni civili?

Gli estensimetri a corda vibrante (VW) rappresentano la scelta dominante per le applicazioni permanenti di monitoraggio civile e geotecnico. Sono disponibili in configurazioni con montaggio superficiale, ad incasso, con saldatura superficiale e con estensimetri per armature per adattarsi a diversi elementi strutturali e condizioni di installazione. Il loro principio di uscita in frequenza fornisce letture stabili a lungo termine che i misuratori a lamina resistiva non possono sostenere in modo affidabile nell'ambito di programmi di monitoraggio pluriennali.

2. Quanto durano gli estensimetri incorporati all'interno delle strutture in calcestruzzo?

I misuratori di incasso VW di alta qualità sono progettati per durate di servizio superiori a 25-30 anni se correttamente installati e protetti con un adeguato passaggio dei cavi. Molte installazioni di monitoraggio di dighe e ponti hanno prodotto dati coerenti per oltre due decenni. Le prestazioni a lungo termine dipendono dalla qualità dell'installazione, dalla protezione del cavo e dalla stabilità della calibrazione dell'elemento sensibile: tutti fattori che devono essere confermati con il produttore prima dell'acquisto.

3. Gli estensimetri possono funzionare in condizioni sommerse o completamente impregnate d'acqua?

SÌ. La maggior parte degli estensimetri VW di livello civile hanno un grado di impermeabilità IP68 e sono progettati specificamente per il funzionamento sommerso in ambienti marini, strutture di contenimento dell'acqua e condizioni di terreno saturo. I modelli di incorporamento utilizzati nel monitoraggio delle dighe e delle fondazioni costiere operano abitualmente al di sotto della falda freatica o all'interno del corpo delle strutture di contenimento dell'acqua per l'intera durata di progettazione.

4. Qual è la differenza tra un estensimetro a montaggio superficiale e uno a incasso?

Un misuratore a montaggio superficiale viene installato all'esterno di una struttura esistente, incollato con resina epossidica o staffe imbullonate, una volta completata la costruzione. Misura la deformazione sulla superficie strutturale. Un misuratore di ancoraggio viene gettato direttamente nel calcestruzzo fresco durante la costruzione e misura la deformazione all'interno del corpo dell'elemento strutturale. I misuratori di profondità forniscono dati sullo stato di tensione interna della massa di calcestruzzo, a cui gli strumenti di superficie non possono accedere, e rimangono in posizione permanentemente come parte della struttura.

5. Come si integrano gli estensimetri con le moderne piattaforme di monitoraggio della salute strutturale?

Gli estensimetri intelligenti VW con uscita digitale RS-485 si collegano direttamente ai registratori di dati compatibili, che trasmettono le letture a piattaforme di monitoraggio basate su cloud o in sede tramite reti cellulari, satellitari o cablate. Queste piattaforme visualizzano dati sulla deformazione in tempo reale, applicano soglie di avviso e generano report automatizzati per i team di conformità e manutenzione. L'integrazione richiede hardware di registrazione dati compatibile e connettività di rete presso il sito di monitoraggio, entrambi i quali dovrebbero essere specificati insieme alla selezione del sensore in fase di pianificazione del progetto.
