Come scegliere la cella di carico giusta: guida alla selezione di un ingegnere geotecnico

Una cella di carico non corrispondente nel progetto di monitoraggio degli ancoraggi di una diga non solo produce dati errati, ma crea anche una responsabilità in termini di sicurezza. La deriva dei dati si accumula silenziosamente. Gli avvisi critici vengono persi. Alla fine, i team devono affrontare costose ristrumentazioni a metà progetto. Questo scenario evidenzia una dura realtà nell’ingegneria geotecnica. Le celle di carico non sono componenti intercambiabili. La selezione del tipo sbagliato comporta la compromissione dell'integrità dei dati, ritardi nei progetti o gravi rischi per la sicurezza. Devi capire come scegliere la cella di carico giusta per la tua applicazione specifica. Questo articolo fornisce un quadro decisionale pratico per ingegneri e team di approvvigionamento per selezionare i sensori di monitoraggio strutturale con assoluta sicurezza.

Cosa misura realmente una cella di carico (e cosa no)

Stabiliamo la chiarezza fondamentale. Una cella di carico trasduce la forza meccanica in un segnale elettrico misurabile. Non si limita a "misurare il peso". È necessario distinguere tra misurazione della forza, misurazione della pressione e misurazione dello spostamento. La fusione di questi concetti distinti spesso porta a discrepanze tra gli strumenti.

Nel monitoraggio geotecnico e strutturale la cella di carico a corda vibrante è la scelta dominante. Si differenzia in modo significativo dai tipi di estensimetri comunemente presenti negli ambienti industriali standard. Inoltre, l'industria ora distingue tra celle di carico convenzionali e "intelligenti". I sensori intelligenti sono dotati di elaborazione del segnale integrata, uscita digitale e funzionalità multiparametro. Ora che comprendiamo la loro funzione principale, dobbiamo valutare l'ambiente operativo.

Fattore decisionale 1: definire innanzitutto l'ambiente di misurazione

È necessario definire l'ambiente di misurazione prima di considerare il tipo di cella di carico. Questo approccio riformula il processo di selezione e va oltre i confronti generici delle schede tecniche.

Gli ambienti a contatto con il suolo e le rocce richiedono progettazioni specifiche. Le celle di pressione terrestre necessitano di design a faccia piatta e di ampia area per mediare le concentrazioni di stress. La famiglia di celle a pressione terrestre Kingmach (tipo vw e smart) serve esattamente a questo scopo. Una cella di carico puntuale fornirà sistematicamente letture errate nei materiali di riempimento. Gli ambienti con aste di ancoraggio, pali e post-tensione dettano forme diverse. Le celle di carico cave o solide devono allinearsi con precisione al diametro del bullone o del cavo e all'entità della pretensione.

Le casseforme strutturali e le opere temporanee richiedono sensori robusti. Misuratori di forza assiale per casseforme, come il misuratore di forza assiale per casseforme intelligente (VW) JMZX-39XXHAT , forniscono funzionalità di lettura rapida e una robusta tolleranza alla manipolazione. I contesti dell'acqua e della pressione differenziale richiedono piezometri e misuratori del livello dell'acqua a pressione differenziale. Gli ingegneri li specificano quando la "forza" è idrostatica. Ricordare che gli ambienti industriali e geotecnici differiscono fondamentalmente. La permanenza dell'installazione, la durata dell'esposizione, le vibrazioni e il contesto normativo cambiano tutti in base all'ambiente.

5 domande a cui rispondere prima di specificare

Prima di specificare un modello di cella di carico, rispondi a queste 5 domande sull'ambiente:

1. Quale materiale circonda il sensore?
2. Il carico è dinamico o statico?
3. Il sensore è soggetto a immersione o umidità?
4. Quanto durerà il programma di monitoraggio?
5. Quali sono i vincoli di spazio per l'installazione?

Tipo di ambiente		Tipo di sensore consigliato	Modello di esempio Kingmach
Geotecnico	Contatto con terreno e riempimento (rilevati, muri di sostegno, strutture interrate)	Cella di pressione terrestre a faccia piana e di ampia area	Cella a pressione terrestre di tipo VW e Smart
	Barra di ancoraggio, palo e post-tensione (Bulloni da roccia, ancoraggi a terra, cavi precompressi)	Cella di carico cava	Cella di carico cava JMZX-3XXXHAT
Strutturale	Fondazioni profonde e supporti in acciaio per tunnel (Punti di rinforzo, nervature in acciaio, rivestimenti di tunnel)	Misuratore di forza assiale/carico (montaggio a artiglio)	Misuratore di carico della forza assiale (tipo VW e Smart) JMZX-38XXHAT
	Casseforme strutturali e opere temporanee (Getti di calcestruzzo, false opere, strutture di puntellamento)	Misuratore di forza assiale per casseforme	Misuratore di forza assiale intelligente per casseforme (VW) JMZX-39XXHAT
	Compressione tra superfici rigide (Appoggi di ponti, basi di colonne, telai per prove di carico)	Cella di carico solida	Cella di carico solida Cella di carico solida JMZX-34XXHAT
Acqua/pressione	Pressione dell'acqua interstiziale in terreno saturo (Rilevati, nuclei di dighe, pendii, riempimenti)	Piezometro	Piezometri intelligenti (VW) JMZX-55XXHAT
	Livello delle acque sotterranee in pozzi e pozzi (Indagine del sito, controllo del drenaggio, infiltrazione della diga)	Misuratore del livello dell'acqua a pressione differenziale	Misuratore del livello dell'acqua a pressione differenziale
Industriale/di precisione	Sistemi meccanici compatti (Superfici strutturali strette, componenti sottili, integrazione in spazi ristretti)	Sensore cella di carico estensimetrico (miniaturizzato)	Sensore cella di carico estensimetrico
Industriale	Estrazione mineraria e scavi sotterranei (Travi di sostegno, elementi di rinforzo, zone di pressione rocciosa)	Sensore cella di carico estensimetrica su elementi di supporto/rinforzo	Sensore cella di carico estensimetrico

Esplora l'intero prodotto delle celle di carico Kingmach: Categoria cella di carico

Fattore decisionale 2: abbinare il tipo di cella di carico alla configurazione della forza

Successivamente, è necessario abbinare il tipo di cella di carico alla configurazione di forza specifica.

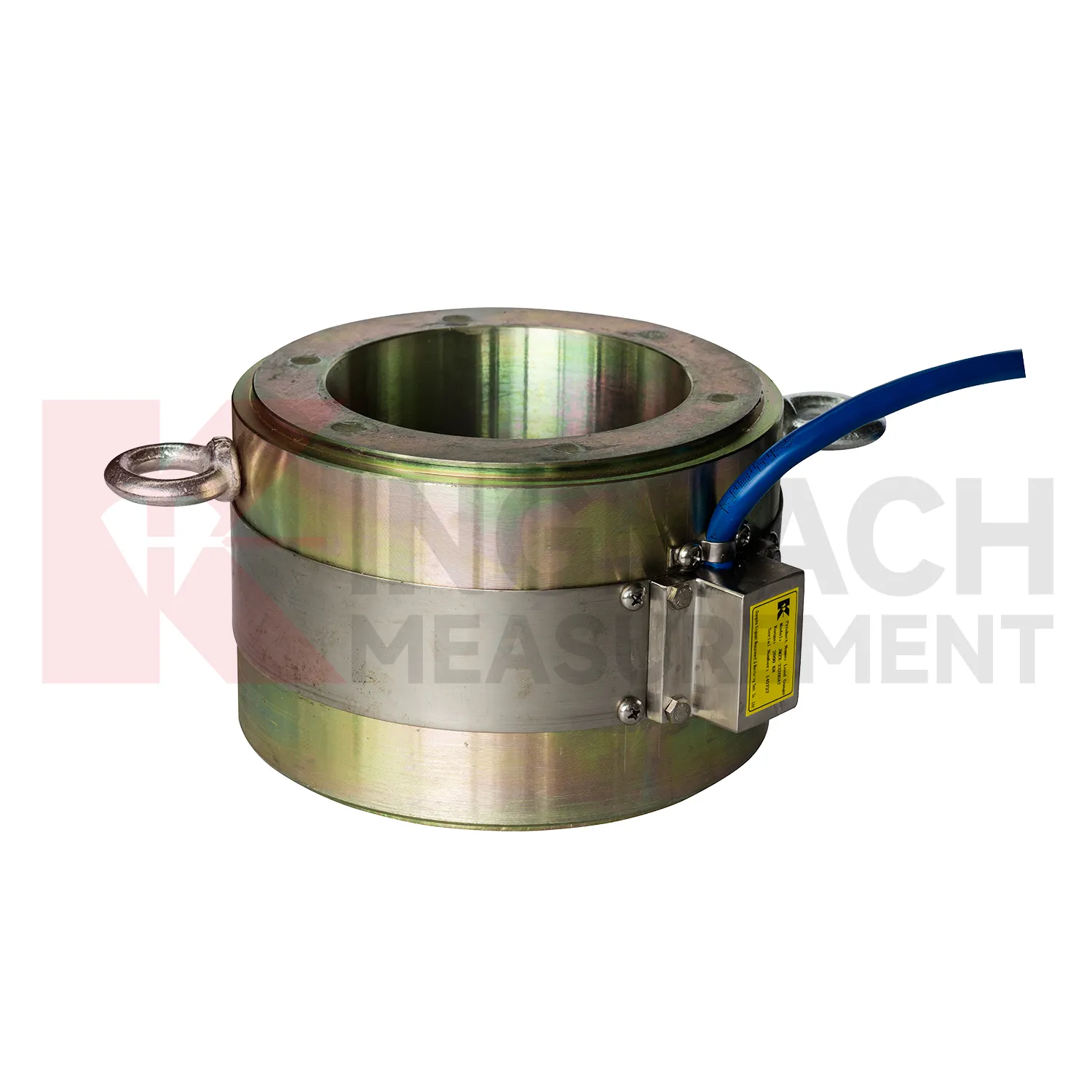

• Celle di carico cave (ad es. JMZX-3XXXHAT ): Questi presentano un design a foro passante per aste di ancoraggio, bulloni da roccia e teste di pali. La forza passa direttamente attraverso il centro. Sono ideali per il monitoraggio post-installato senza interrompere l'elemento strutturale.
• Celle di carico solide (ad es. JMZX-34/35/36XXHAT ): Questi elementi di compressione colonnare si trovano tra le superfici strutturali. La cella stessa diventa un inserto portante. Si adattano perfettamente alle gamme di capacità più elevate.

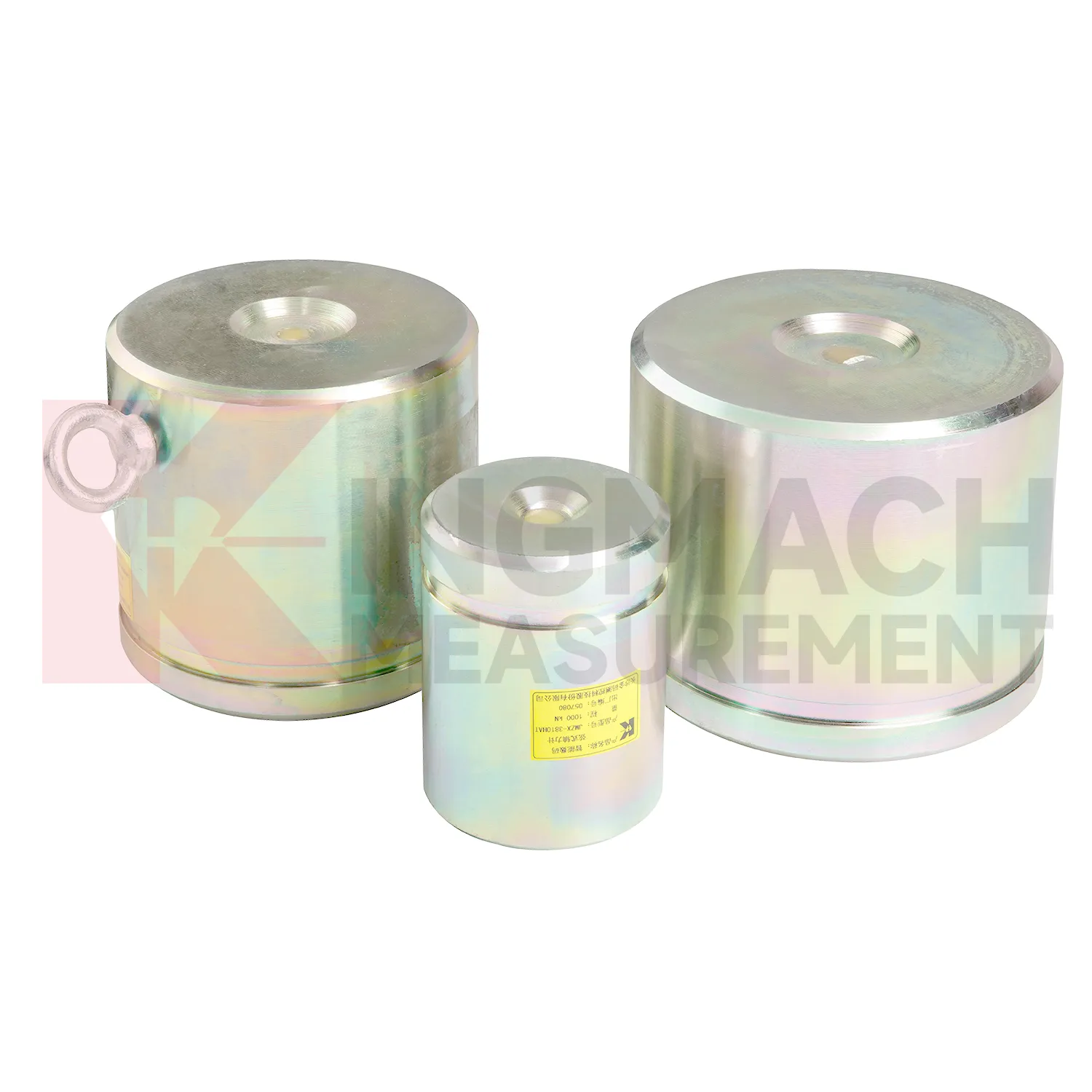

• Misuratori di carico della forza assiale (ad es. JMZX-38XXHAT ): Gli ingegneri li ottimizzano per il monitoraggio di cavi e montanti. Catturano i cambiamenti di pre-stress nel tempo. Questa funzione è fondamentale per le prestazioni a lungo termine dei ponti e dei muri di sostegno.
• Celle a pressione terrestre (ad es. JMZX-50/51XXAT ): Queste celle piatte di grande diametro misurano lo stress dell'interfaccia terreno-struttura. La variante grande "51" gestisce applicazioni su rilevati e dighe ad alto carico.

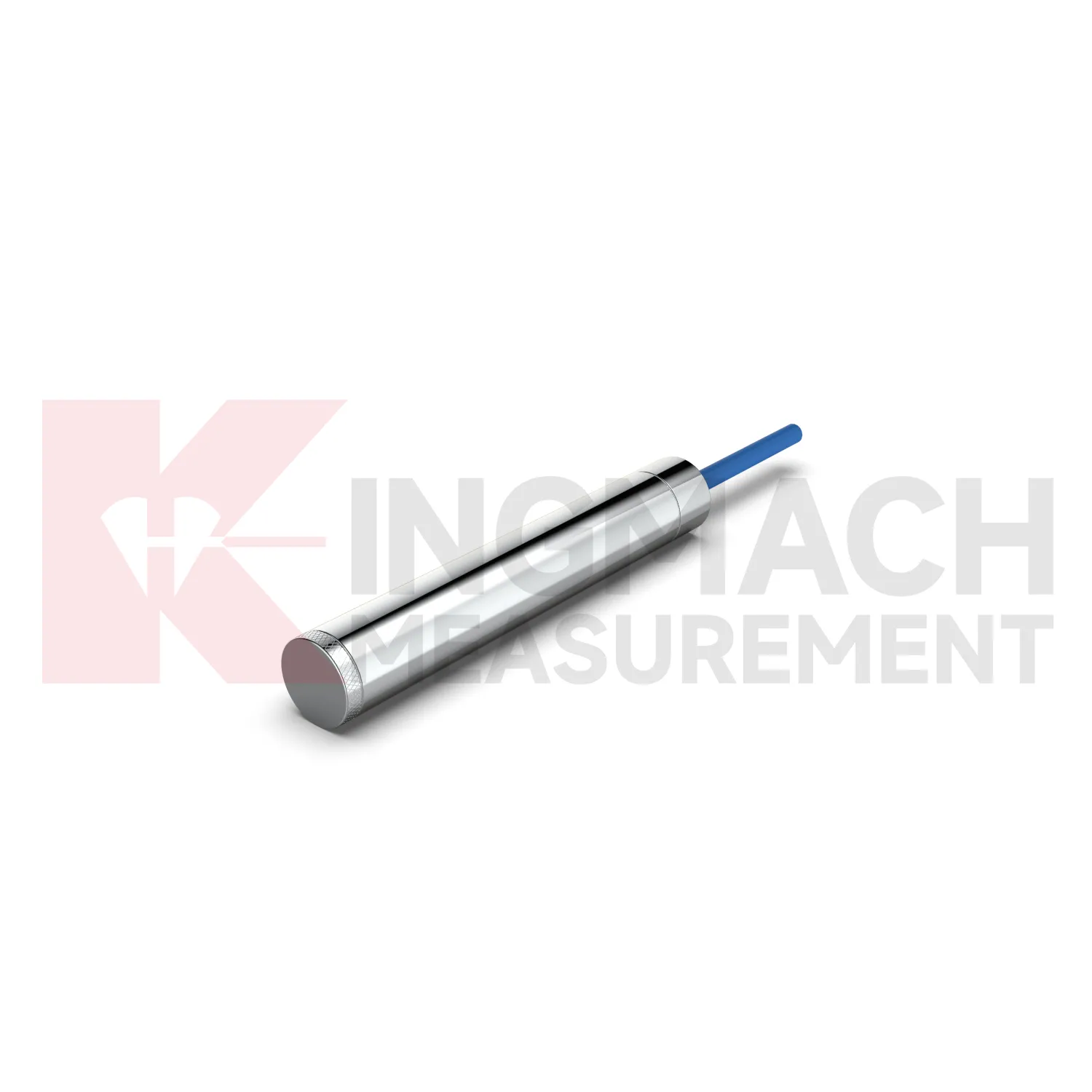

• Piezometri (ad es. JMZX-55XXHAT ): Gli ingegneri li scelgono quando il "carico" è la pressione dell'acqua. I tipi intelligenti di fili vibranti gestiscono il monitoraggio a lungo termine delle acque sotterranee e della pressione dei pori.

Fattore decisionale 3: capacità, accuratezza e la trappola della sovraspecificazione

Affrontare attentamente la capacità per evitare l'errore comune di specifiche eccessive negli appalti. Molti team acquistano in base alla capacità massima piuttosto che al raggio operativo effettivo. Ad esempio, posizionare una cella da 5.000 kN in un'applicazione da 400 kN la costringe a funzionare nell'8% più basso del suo intervallo. La risoluzione e la ripetibilità si riducono drasticamente a distanze estreme. Come regola generale, selezionare una cella in cui il carico operativo previsto sia compreso tra il 40% e l'80% della sua capacità nominale.

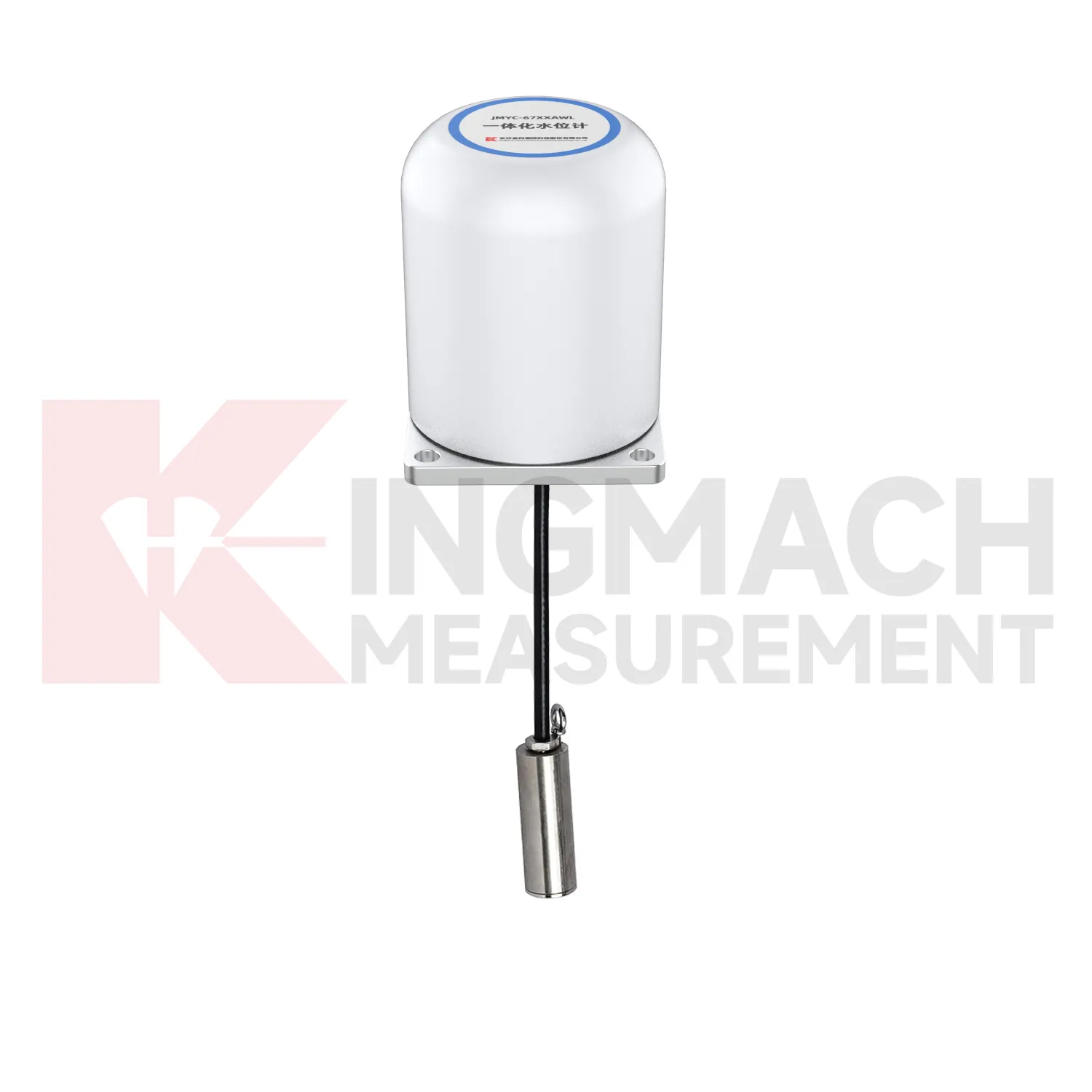

È inoltre necessario comprendere le classi di precisione. La precisione di laboratorio differisce drasticamente dalla precisione installata. Gli effetti della temperatura, il carico eccentrico e la lunghezza del cavo alterano le prestazioni sul campo. Celle ad ampio raggio, come la JMYC-67XXAWL misuratore di pressione differenziale , offrono flessibilità. È necessario valutare quando risparmiano sui costi rispetto a quando sacrificano la risoluzione. Infine, considera la stabilità a lungo termine. I sensori a filo vibrante mostrano un eccellente comportamento di scorrimento e deriva zero nel corso di programmi di monitoraggio pluriennali. Generalmente superano le prestazioni dei tipi di estensimetri resistivi in ​​questi scenari.

Fattore decisionale 4: rilevamento convenzionale vs. intelligente

Devi decidere quando conta l'intelligenza di bordo. I tradizionali sensori a corda vibrante emettono un segnale di frequenza. Richiedono un lettore esterno o un registratore di dati. Offrono il costo unitario più basso, un'elevata affidabilità e decenni di prestazioni comprovate.

Al contrario, i sensori intelligenti (HAT) contengono un microprocessore integrato. Questo processore gestisce il condizionamento del segnale, la compensazione della temperatura e l'uscita digitale RS-485/SDI-12. Questa intelligenza elimina il rumore su cavi lunghi in siti di grandi dimensioni. Dovresti scegliere sensori intelligenti per grandi array di 20 o più strumenti. Eccellono anche in siti remoti o progetti che richiedono l'integrazione diretta con piattaforme dati SCADA o IoT. I sensori convenzionali rimangono sufficienti per programmi di lettura manuale o piccoli conteggi di siti. Considera attentamente il costo totale di proprietà. I sensori intelligenti costano di più in anticipo, ma riducono il numero di canali del registratore di dati, la complessità del cablaggio e le visite di manutenzione durante un tipico periodo di monitoraggio di 5 anni.

Fattore decisionale 5: integrazione del sistema

La cella di carico non è l'intero sistema. Una cella di carico da sola produce dati, ma un sistema di monitoraggio produce informazioni. È necessario specificare congiuntamente letture, registratori di dati, software di visualizzazione e soglie di allarme.

Verificare innanzitutto la compatibilità del segnale. La tipologia di output deve corrispondere perfettamente al sistema di acquisizione dati. Altrettanto importanti sono le considerazioni relative al cablaggio. Valutare la lunghezza del cavo rispetto al potenziale degrado del segnale. Utilizzare cavi per strumentazione armati per corse sotterranee o subacquee. Pensa ai meccanismi di visualizzazione e di allerta. I dashboard automatizzati trasformano le letture del carico grezzo in informazioni di sicurezza utilizzabili. Questa intelligenza è vitale per il monitoraggio delle dighe, la gestione delle fosse di fondazione e la salute dei ponti. Cerca pacchetti di soluzioni specifiche per il progetto su misura per il tuo tipo di infrastruttura.

Una pratica lista di controllo per la selezione

Errori comuni di selezione (e come evitarli)

1. Focalizzazione errata sul settore: Specificare celle di carico industriali per applicazioni geotecniche è pericoloso. Hanno il fattore di forma sbagliato, livelli di protezione inadeguati e mancano dati sulla stabilità a lungo termine.

2. Ignorare la metodologia di installazione: Una cella cava richiede un perfetto allineamento assiale. Un equipaggio inesperto può causare errori di carico eccentrici che rovinano i dati per tutta la vita del monitoraggio.

3. Acquisto a prezzo unitario: L'acquisto basato rigorosamente sul prezzo per sensore, ignorando il costo totale del sistema di strumentazione, porta a sforamenti del budget.

4. Acquisizione dati ripensata: Trattare il sistema di acquisizione dati come un ripensamento crea enormi lacune di compatibilità.

5. Trascurare la manutenzione: La mancata pianificazione della ricalibrazione o della sostituzione del sensore nei programmi di monitoraggio della sicurezza delle dighe della durata di 10-20 anni compromette la sicurezza a lungo termine.

Sensore giusto, progetto giusto, partner giusto

La scelta del sensore giusto garantisce il successo del tuo progetto. È necessario definire l'ambiente di misurazione, abbinare la configurazione della forza, ottimizzare l'intervallo di capacità, selezionare il giusto livello di intelligenza e pianificare attentamente l'integrazione del sistema. I progetti complessi traggono grandi vantaggi dal dialogo ingegneristico iniziale piuttosto che dai semplici confronti tra schede tecniche.

Il team tecnico di Kingmach fornisce revisioni gratuite dei requisiti del progetto. Invia i parametri del tuo progetto e ricevi una specifica del sensore consigliata entro 48 ore.→ [Ricevi una raccomandazione tecnica gratuita]

Questa consulenza gratuita aiuta a garantire la scelta ottimale dello strumento. Puoi esplorare i nostri casi di studio di progetti pertinenti per approfondire il tuo coinvolgimento. Sfoglia il nostro completo Cella di carico per trovare lo strumento esatto per le tue esigenze. Forniamo un solido supporto a lungo termine e servizi di calibrazione per proteggere la vostra infrastruttura.

Domande frequenti

---
