Diga

Elementi di monitoraggio



Caratteristiche

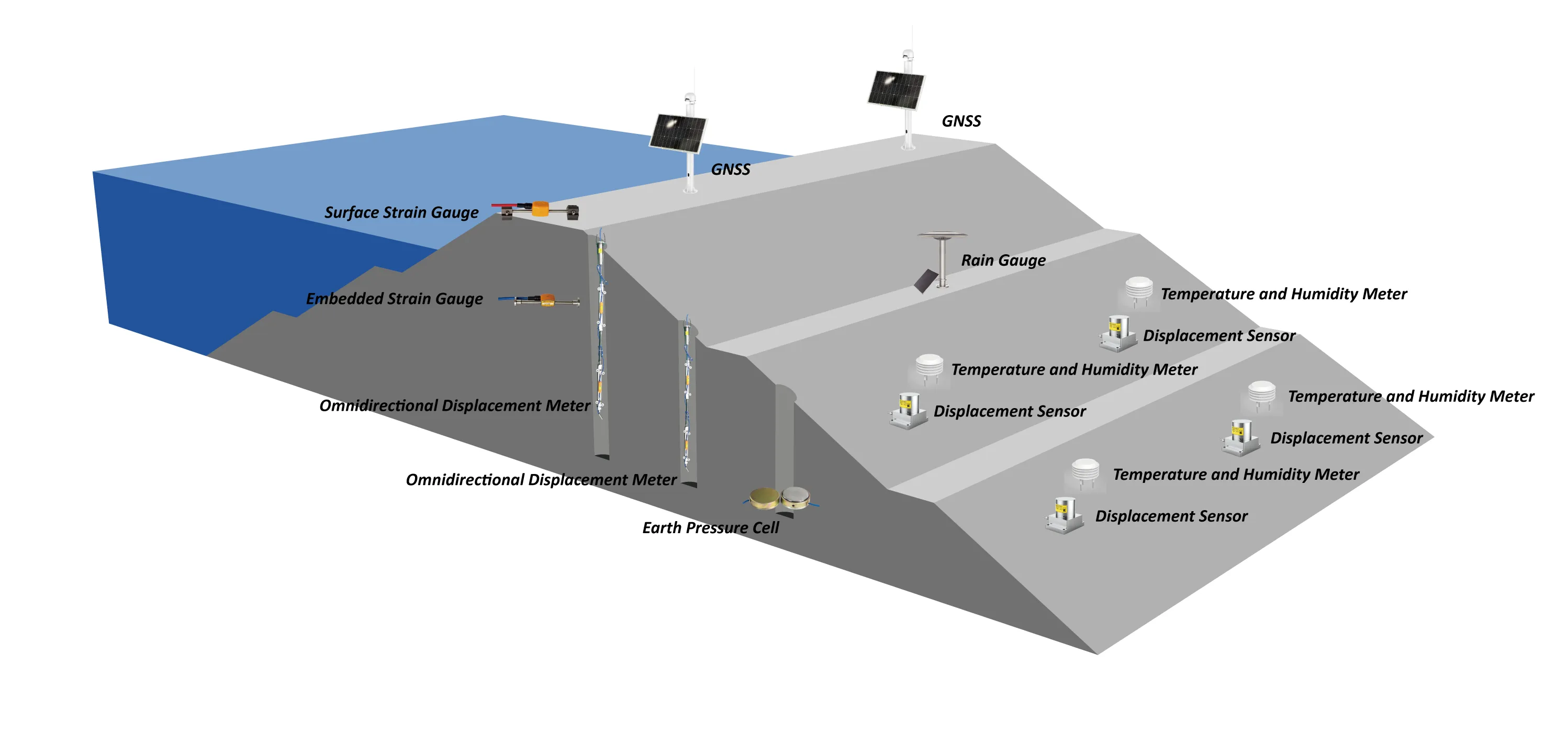

Il monitoraggio automatico delle dighe deve concentrarsi sugli obiettivi principali di "stabilità strutturale - sicurezza delle infiltrazioni - affidabilità operativa", con fattori di monitoraggio specifici suddivisi in tre categorie principali:

Monitoraggio della struttura della diga

Riflette lo stato meccanico e deformativo della struttura principale della diga e funge da indicatore chiave per giudicare la sicurezza della diga:

1、Monitoraggio della deformazione: include l'assestamento della diga (a diverse altitudini della cresta e del pendio della diga), spostamento orizzontale (dislocazione orizzontale della cresta della diga, spostamento del corpo della diga nella direzione a monte-a valle), inclinazione della diga (deviazione della verticalità lungo la direzione dell'asse della diga) e grado di apertura dei giunti della diga (giunti trasversali e longitudinali delle dighe in calcestruzzo), ecc.

2、Monitoraggio delle sollecitazioni e delle deformazioni: include le sollecitazioni del calcestruzzo del corpo della diga (aree ad alta concentrazione di sollecitazioni come il tallone e la punta delle dighe a gravità), le deformazioni del corpo della diga (corona della diga e spalle delle dighe ad arco), le sollecitazioni dell'ammasso roccioso di fondazione della diga e le sollecitazioni del muro di separazione, ecc.

3、Monitoraggio dell'integrità strutturale: include le fessure della diga (larghezza, profondità e sviluppo di fessure superficiali nelle dighe in calcestruzzo), cedimento del sistema di arresto dell'acqua dei giunti di dilatazione della diga e vibrazioni strutturali del corpo della diga (sotto forti effetti sismici), ecc.

Filtrazioni e Monitoraggio Idrologico

Prende di mira lo stato di infiltrazione della diga e delle fondazioni della diga, nonché i parametri idrologici del serbatoio:

1、Monitoraggio delle infiltrazioni: include il flusso di infiltrazioni del corpo della diga (fori di drenaggio della diga), il flusso di infiltrazioni delle fondamenta della diga (sistema di drenaggio delle fondazioni della diga), il livello dell'acqua di infiltrazione (linea freatica del corpo della diga), la pressione di infiltrazione (pressione di sollevamento delle fondamenta della diga) e le infiltrazioni di bypass (infiltrazioni sulla spalla della diga), ecc.

2、Monitoraggio idrologico: include il livello dell'acqua del serbatoio (cambiamenti nel livello dell'acqua all'interno del serbatoio), il livello dell'acqua a valle (il livello dell'acqua del canale fluviale a valle durante lo scarico della piena), lo scarico in afflusso, lo scarico in deflusso e la temperatura dell'acqua (che influenza lo stress termico del corpo della diga), ecc.

Monitoraggio ambientale e del carico

Copre i fattori ambientali esterni e i carichi operativi che influiscono sulla sicurezza strutturale della diga:

1、Fattori ambientali: includono la temperatura dell'aria (cambiamenti di temperatura del corpo della diga), le precipitazioni (stabilità dei pendii intorno all'area del bacino), i terremoti (accelerazione sismica del terreno) e le onde del vento (impatto delle onde davanti alla diga sul corpo della diga), ecc.

2、Carichi operativi: include la pressione dell'acqua (pressione idrostatica e pressione idrodinamica sopportata dal corpo della diga), pressione dei sedimenti (carico aggiuntivo sul corpo della diga causato dalla sedimentazione davanti alla diga) e pressione del ghiaccio (spinta sul corpo della diga dagli strati di ghiaccio sulla superficie della diga nelle regioni fredde), ecc.

Monitoraggio dei contenuti

Monitoraggio della deflessione, monitoraggio delle crepe, monitoraggio ambientale, monitoraggio dello spostamento profondo, spostamento superficiale, monitoraggio dell'assestamento, ecc.
