Indicatore di assestamento intelligente a punto singolo JMDL-47XXAT

Informazioni generali sul prodotto

Termini commerciali del prodotto

Descrizione

Introduzione:

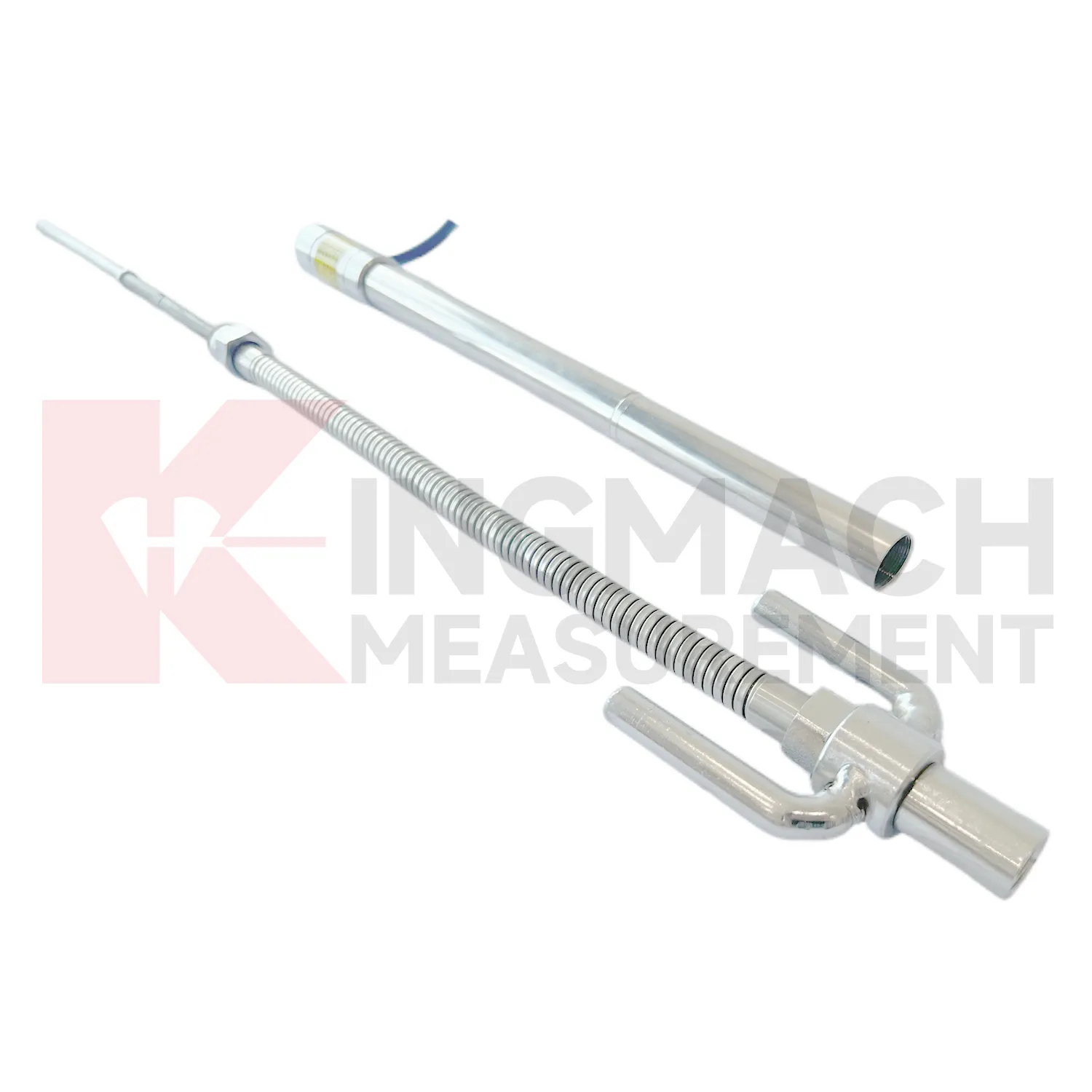

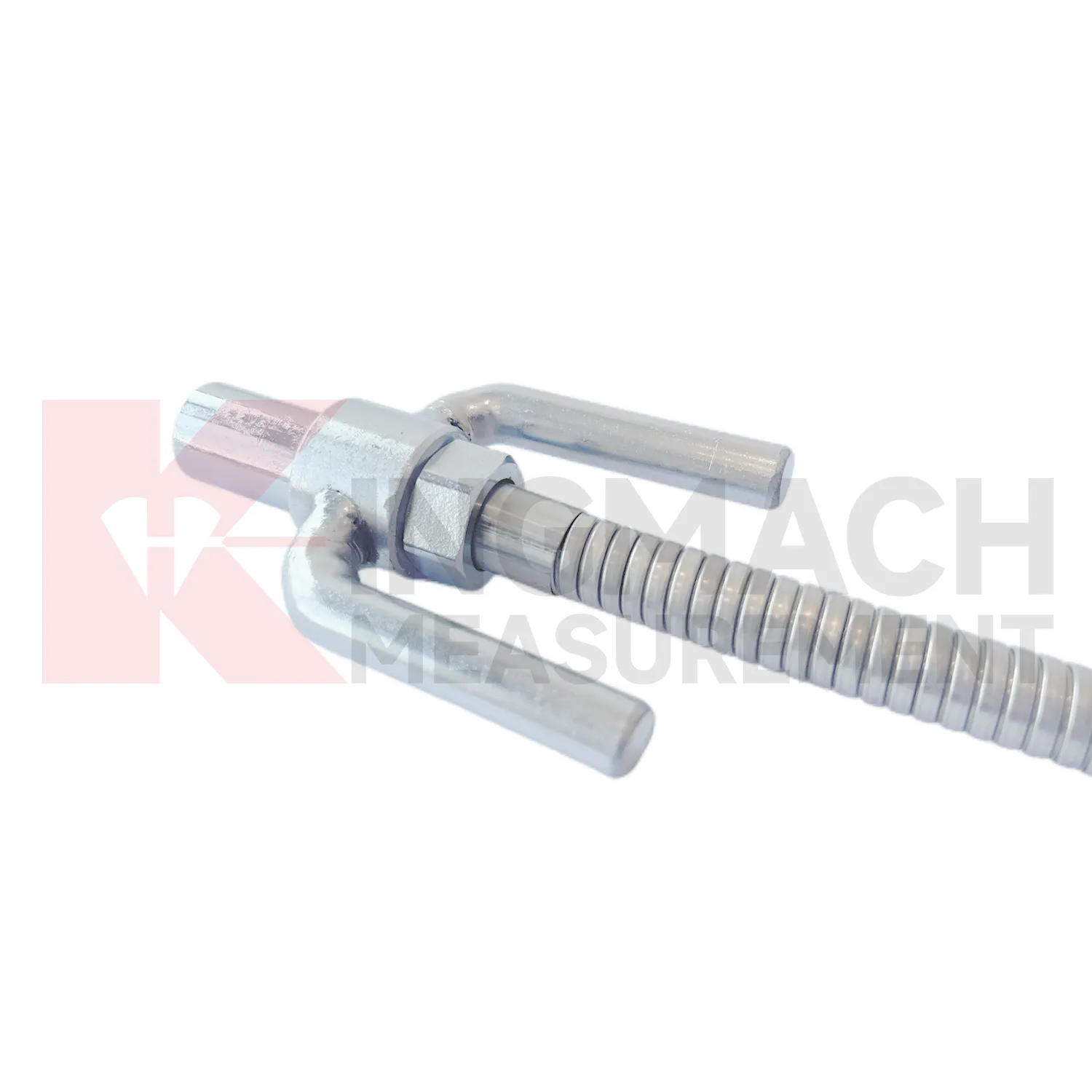

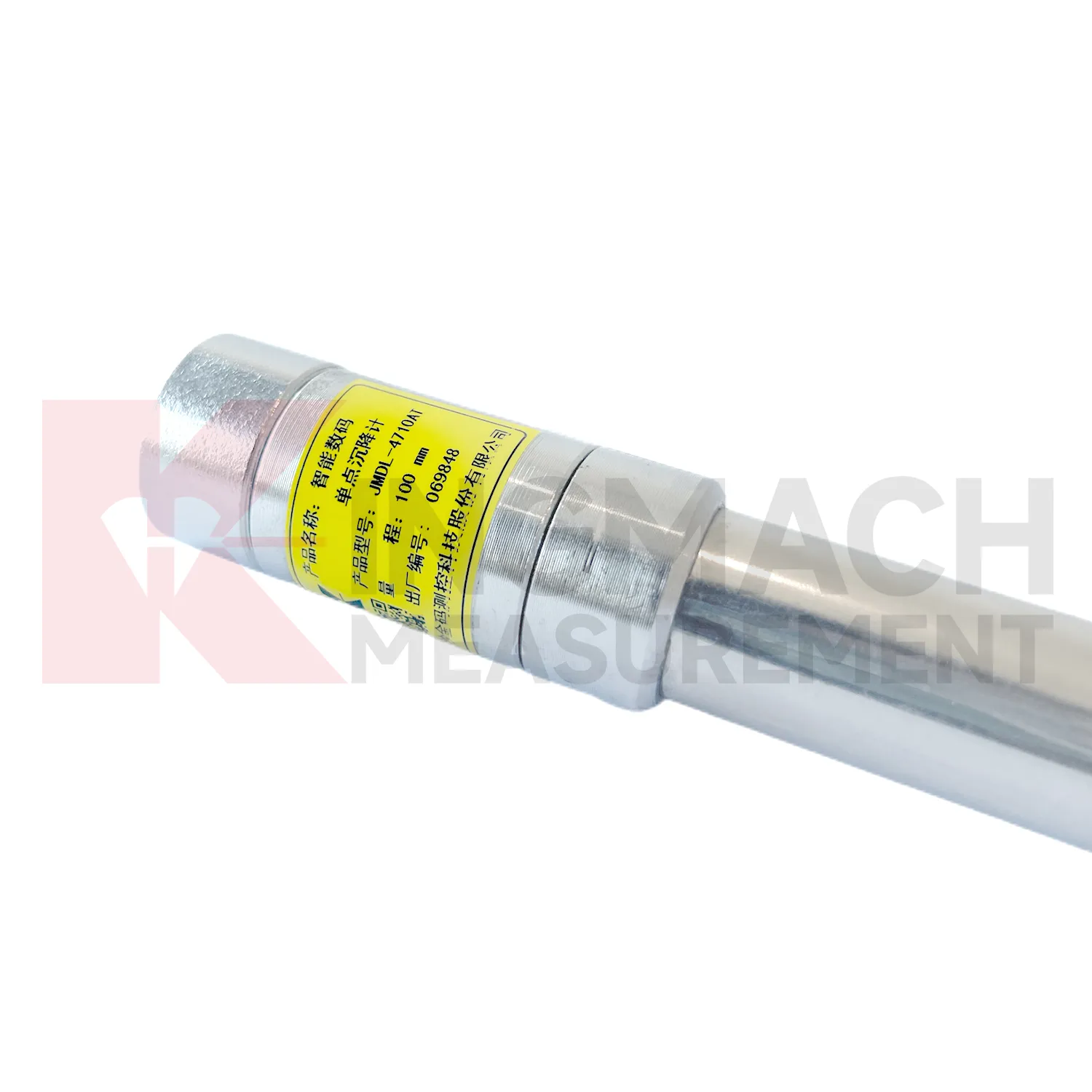

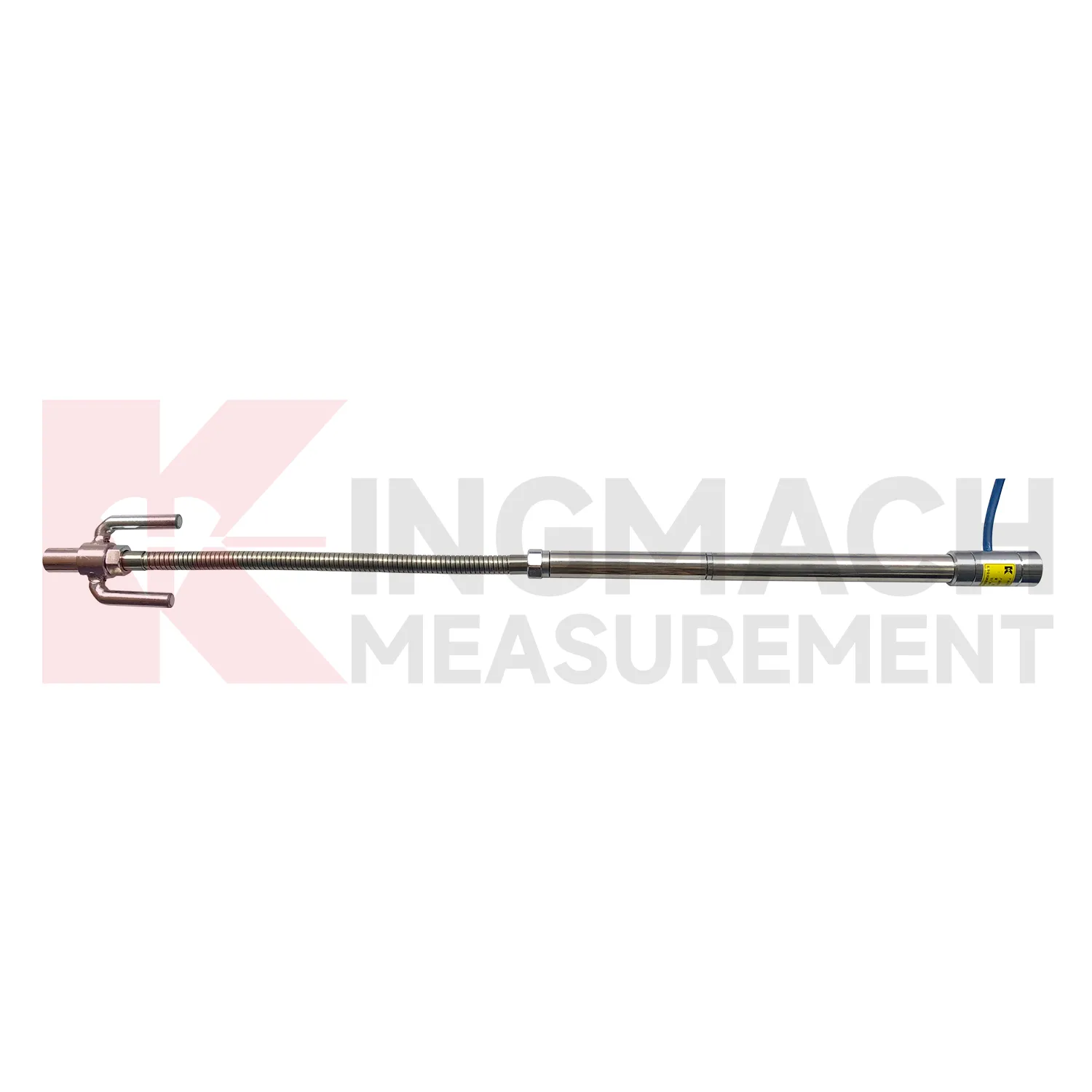

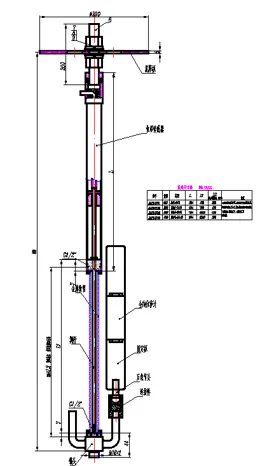

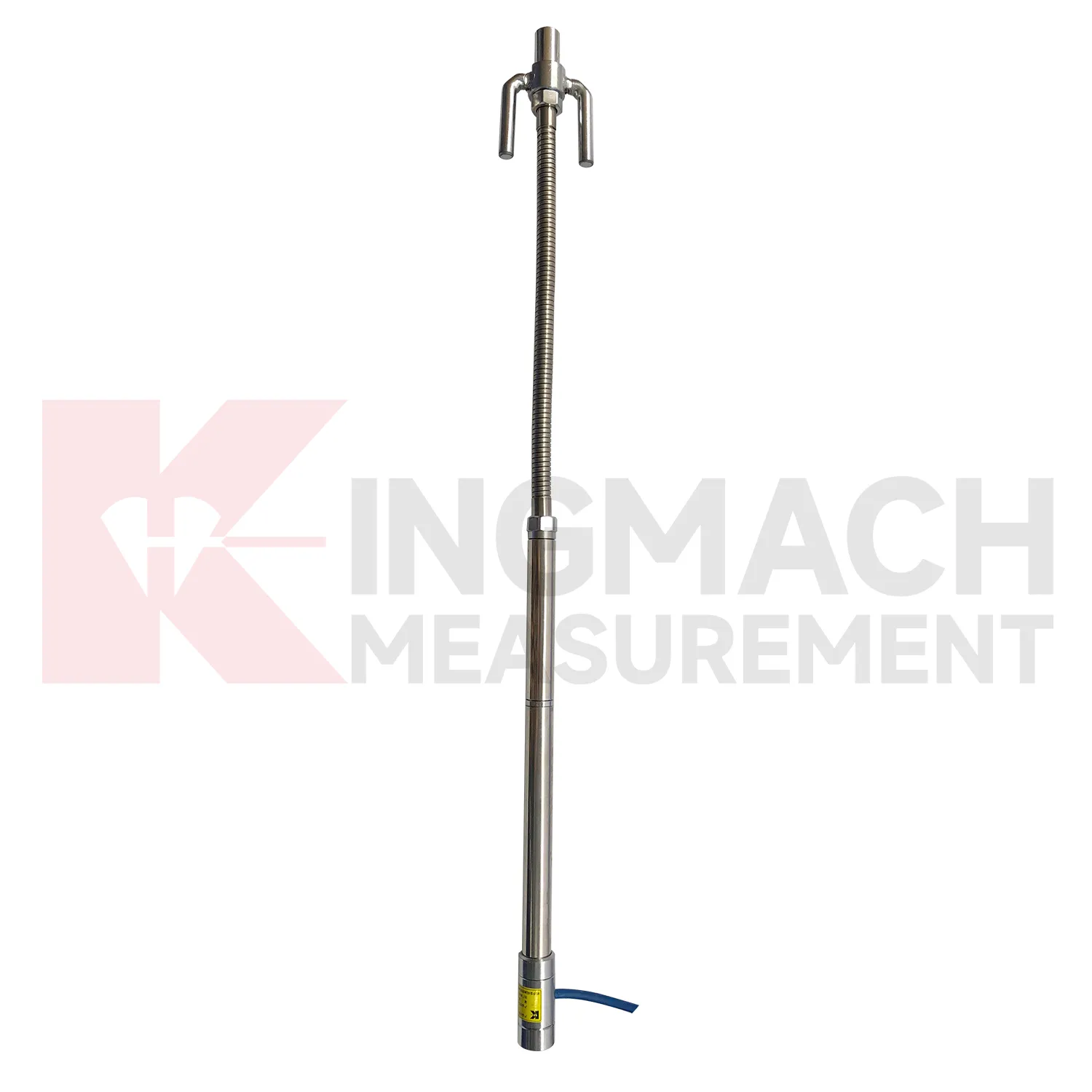

Il misuratore di assestamento intelligente a punto singolo JMDL-47xxAT è un misuratore di spostamento intelligente con modulazione di frequenza induttiva (IFM) incorporato, che può essere utilizzato per misurare la deformazione di assestamento del sottofondo in situ, la deformazione da sollevamento degli argini, la deformazione di sollevamento della base in pozzi di fondazione profondi, la deformazione di sollevamento del fondo del tunnel nell'ingegneria sotterranea, la deformazione di compressione di dighe, l'assestamento di fondazioni su pali e altre applicazioni simili. È costituito da una piastra di compensazione, un sensore di spostamento elettrico, un'asta di misurazione con un condotto flessibile in metallo, una testa di ancoraggio, un'asta di prolunga e una testa di ancoraggio inferiore come gruppo integrato. Il sensore elettrico di spostamento è collegato verso l'alto alla piastra di assestamento e verso il basso all'asta di misura racchiusa dal tubo flessibile metallico e dalla testa di ancoraggio; l'asta di prolunga (che può essere allungata con connettori diretti in base alla profondità di installazione richiesta) collega la testa di ancoraggio del sensore all'estremità superiore e la testa di ancoraggio inferiore all'estremità inferiore.

Caratteristica del prodotto:

1. L'installazione integrata con passaggio dei cavi con uscita laterale garantisce l'assenza di interferenze con le operazioni di compattazione della pavimentazione, allineando le misurazioni alle effettive condizioni del campo; il monitoraggio può essere effettuato anche durante il funzionamento del traffico.

2. Il sensore di spostamento elettrico consente una misurazione rapida, accurata e diretta in tempo reale dei valori di assestamento.

3. Compatibilità sia con la misurazione manuale tramite tester completi che con sistemi di acquisizione automatizzati per la trasmissione remota dei dati, la misurazione automatizzata e il monitoraggio operativo.

4. Elevata stabilità, affidabilità, deriva termica minima e adattabilità ad ambienti difficili e monitoraggio a lungo termine.

5. Monitoraggio completamente digitale con uscita diretta di segnali di frequenza digitali, non influenzato dalla lunghezza del cavo, trasmissione del segnale a lunga distanza senza distorsioni e forte immunità alle interferenze.

6. Il chip intelligente e la memoria integrati memorizzano la curva di adattamento non lineare calibrata in fabbrica all'interno del sensore, applicando automaticamente correzioni non lineari durante la misurazione, insieme alla memoria intelligente e alle funzioni di archiviazione automatizzata dei dati.

Applicazioni

Il misuratore di assestamento intelligente a punto singolo JMDL-47xxAT è un misuratore di spostamento intelligente con modulazione di frequenza induttiva (IFM) incorporato, che può essere utilizzato per misurare la deformazione di assestamento del sottofondo in situ, la deformazione da sollevamento degli argini, la deformazione di sollevamento della base in pozzi di fondazione profondi, la deformazione di sollevamento del fondo del tunnel nell'ingegneria sotterranea, la deformazione di compressione di dighe, l'assestamento di fondazioni su pali e altre applicazioni simili.

Specifiche
