Misuratore di spostamento multipunto intelligente JMDL-31XXAT

Informazioni generali sul prodotto

Termini commerciali del prodotto

Descrizione

Introduzione:

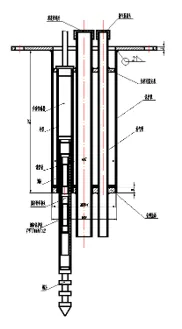

Il misuratore di spostamento multipunto intelligente serie JMDL-31XXAT viene utilizzato per misurare lo spostamento in diversi strati di roccia circostante in tunnel, pendii rocciosi, fosse di fondazione, ecc., per comprendere le condizioni di spostamento di vari strati di roccia. Il prodotto è costituito da misuratori di spostamento, tubi protettivi per aste di misurazione in PVC, teste di ancoraggio, kit di installazione multipunto, ecc., con il kit di installazione multipunto che supporta 3-5 punti. Installate tramite perforazione e cementazione, le teste di ancoraggio a diverse profondità sono ancorate a distinti strati di roccia. Il suo metodo di installazione è simile alla costruzione con bulloni da roccia, offrendo semplicità e praticità. Misurando le variazioni di spostamento di ciascun calibro, vengono analizzate le condizioni di spostamento di diversi strati rocciosi.

Caratteristiche del prodotto:

1. Progettato in base al principio di modulazione della frequenza del flusso magnetico induttivo, il prodotto offre maggiore stabilità, affidabilità e durata. Il principio di modulazione della frequenza induttiva prevede un elemento di rilevamento induttivo, circuiti integrati e condensatori risonanti che formano un circuito di oscillazione LC che emette un segnale di frequenza. Quando l'asta di misurazione si sposta all'interno della bobina, altera la riluttanza magnetica e l'induttanza della bobina, modificando così la frequenza del segnale di uscita del circuito di oscillazione. Quando l'asta di misura entra nella bobina elicoidale, la riluttanza magnetica diminuisce, l'induttanza aumenta e la frequenza diminuisce. Selezionando i materiali appropriati dell'asta e ottimizzando la struttura della bobina elicoidale, il condensatore e i circuiti, le variazioni di frequenza del segnale di uscita all'interno del campo di corsa dell'asta mostrano una precisa relazione lineare con lo spostamento. Poiché l'asta e la bobina funzionano senza contatto, il sistema è resistente ai danni durante l'installazione e l'uso.

2. L'indicatore di spostamento incorpora un chip di memoria interno con capacità di archiviazione intelligenti. Le impostazioni di fabbrica memorizzano in modo permanente parametri come modello del sensore, numero di serie e coefficienti di calibrazione. Può salvare fino a 600 istanze di dati di misurazione, inclusi tempo di misurazione, temperatura (per modelli sensibili alla temperatura), spostamento assoluto, spostamento relativo e valori del punto zero.

3.Il rilevamento digitale completo garantisce una trasmissione del segnale a lunga distanza senza distorsioni e una forte capacità anti-interferenza.

4. Eccellenti proprietà isolanti e resistenza all'acqua.

5.Se abbinato al tester completo dell'azienda, i valori di spostamento vengono visualizzati direttamente, consentendo misurazioni intuitive, semplici e rapide.

6. L'integrazione con il sistema automatizzato di acquisizione dati dell'azienda consente il monitoraggio o il controllo remoto non presidiato.

Applicazioni

Il misuratore di spostamento multipunto intelligente serie JMDL-31XXAT viene utilizzato per misurare lo spostamento in diversi strati di roccia circostante in tunnel, pendii rocciosi, fosse di fondazione, ecc., per comprendere le condizioni di spostamento di vari strati di roccia.
