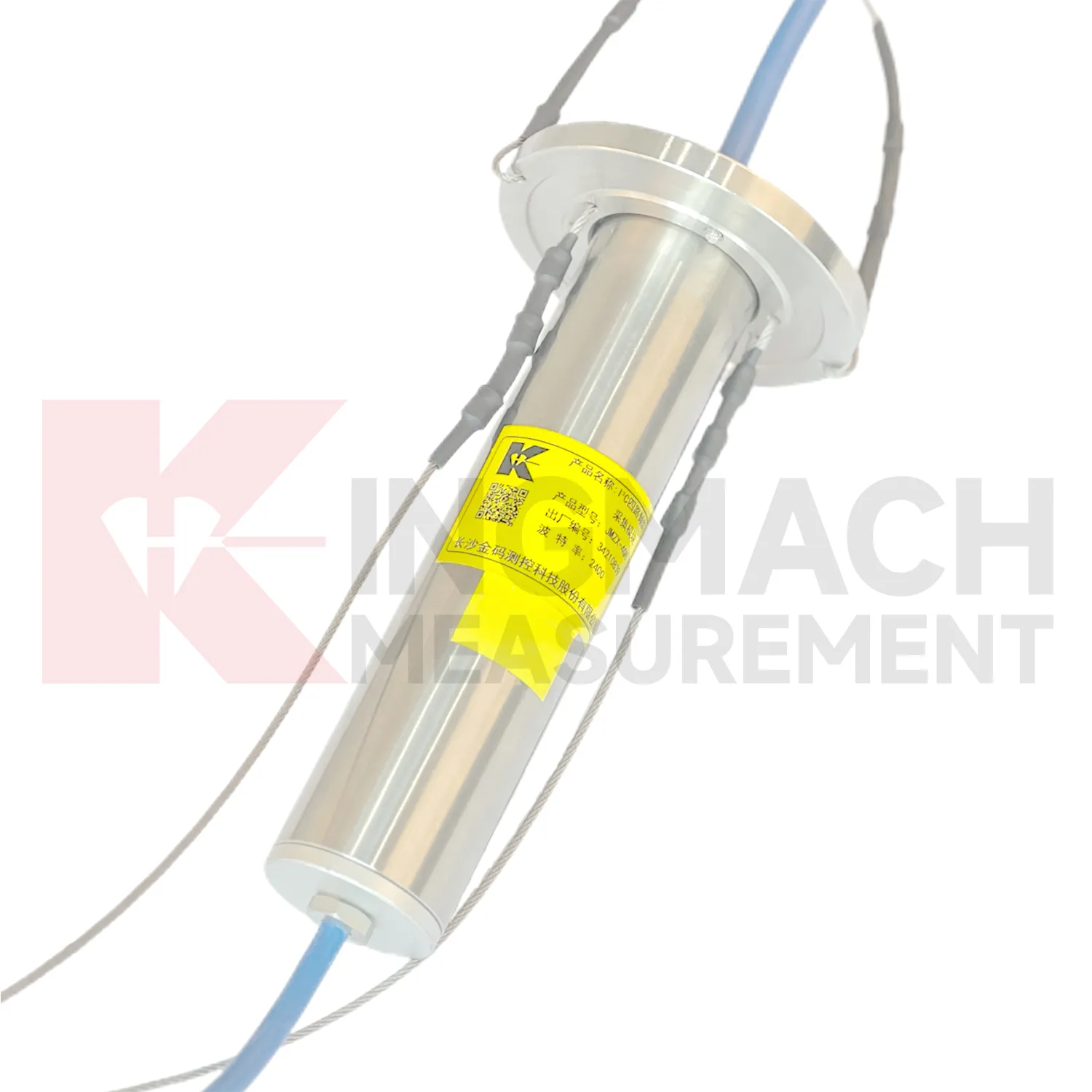

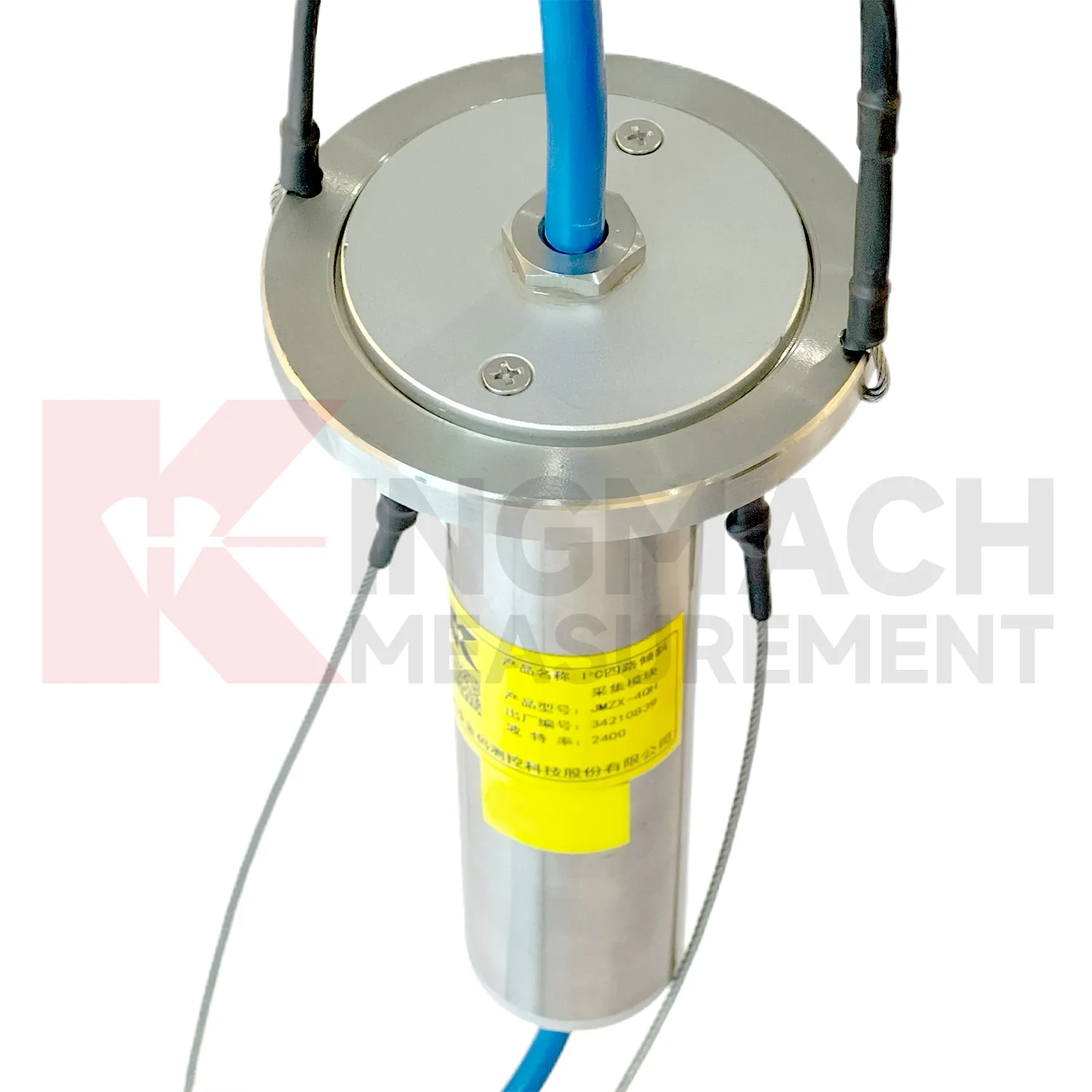

Modulo di acquisizione dell'inclinazione a 4 canali I²C JMZX-4QH

Informazioni generali sul prodotto

Termini commerciali del prodotto

Descrizione

Introduzione:

Il misuratore di spostamento profondo tandem multipunto si basa su un design del sensore di inclinazione MEMS multi-array che collega elettricamente più stringhe di inclinometro sul posto verticale all'interno del foro tramite un unico cavo. Il modulo di acquisizione viene utilizzato per raccogliere i dati di misurazione della stringa inclinometrica verticale multipunto sul posto e caricare i dati tramite mezzi cablati o wireless.

Caratteristiche del prodotto:

1. Stringa inclinometro verticale sul posto collegata in serie multipunto della parte mobile del corpo dello strumento del processo di stampaggio a iniezione, piccola e leggera, attraverso un cavo per ottenere la connessione elettrica di tutti i sensori nel foro di misurazione, tutti i sensori nel foro di misurazione possono essere divisi in un massimo di 4 gruppi, ciascuna comunicazione indipendente di gruppo, non interferisce tra loro

2. La corda inclinometro verticale sul posto collegata in serie a più punti è fisicamente collegata dal giunto universale e dalla biella, la lunghezza è prodotta in base ai requisiti di progettazione e la posizione del punto di misurazione è disposta in modo flessibile. Design impermeabile e antipolvere completamente sigillato, adatto a vari ambienti di costruzione.

3. La corda inclinometrica verticale in posizione in ciascun foro è preassemblata in fabbrica con corpo, cavi, giunti universali, aste di prolunga, sospensione e unità di acquisizione in base alla spaziatura dei punti di misurazione progettata, consentendo la spedizione e l'installazione integrate. Basta collegare le aste di prolunga sul posto e inserire il gruppo nel foro per un'installazione semplice, veloce e conveniente.

4. La stringa dell'inclinometro verticale sul posto è configurata internamente con identificatori elettronici e numeri di modello per consentire il riconoscimento automatico e il calcolo intelligente.

5. Il modulo di acquisizione dati incorpora un'uscita di alimentazione del sensore controllabile e quattro interfacce di comunicazione a valle, identificando ed eseguendo automaticamente calcoli intelligenti collegando la stringa inclinometro verticale sul posto.

6.Il modulo di acquisizione è posizionato all'interno dell'orifizio del tubo inclinometro, fornendo protezione impermeabile e antipolvere, evitando interferenze con la costruzione in loco e riducendo al minimo l'esposizione ai danni.

7.La modalità di risparmio energetico spegne i sensori durante lo standby e li attiva solo per la misurazione dei dati.

Applicazioni

Questo prodotto è un sensore fisso ad alta precisione per la misurazione degli angoli di inclinazione, progettato e prodotto dalla nostra azienda, che si installa rapidamente. Adotta l'installazione integrata. All'uscita dalla fabbrica, il numero di punti di misura all'interno del pozzo è configurato come un set completo. Opzionalmente è possibile installare un tubo inclinometrico e incassarlo direttamente all'interno. Può individuare automaticamente la direzione di posizionamento del sensore, il che è semplice e veloce. È particolarmente adatto per misurare gli angoli di inclinazione di più punti all'interno di un pozzo ed è adatto per monitorare la profonda deformazione interna dei corpi strutturali. In combinazione con il sistema di monitoraggio automatico della nostra azienda, può realizzare un monitoraggio automatico a lungo termine e un calcolo intelligente della deformazione.

Specifiche
