GNSS JMBD-1050

Informazioni generali sul prodotto

Termini commerciali del prodotto

Descrizione

Introduzione:

Il GNSS è un sistema di posizionamento automatizzato di nuova generazione, adatto a tutte le condizioni atmosferiche e non presidiato, sviluppato utilizzando un System-on-Chip (SoC) ad alte prestazioni e alta precisione, che supporta il posizionamento multi-costellazione e multi-frequenza ad alta precisione. È compatibile con i segnali del sistema satellitare di navigazione BeiDou cinese (BDS B1/B2), del GPS statunitense (L1/L2), del GLONASS russo (L1/L2) e del Galileo europeo (E1/E5b). Composto da una o più unità di posizionamento distribuite nei punti di monitoraggio dei progetti di ingegneria, il sistema misura gli spostamenti orizzontali e verticali. Questo sistema costituisce un sistema di misurazione dello spostamento automatizzato senza pilota per tutte le stagioni.

Principio di funzionamento:

1.Principio del sensore:

Basata su chip SoC ad alte prestazioni e alta precisione, la nuova generazione di localizzatori GNSS supporta il posizionamento multifrequenza ad alta precisione dell'intero sistema. È una tecnologia che riceve segnali dai satelliti terrestri artificiali con sistemi di temporizzazione dell'orologio atomico ed effettua misurazioni puntuali. Il posizionatore riceve la codifica temporale di non meno di quattro satelliti e la posizione del localizzatore stesso può essere ottenuta tramite risoluzione e può essere realizzato il monitoraggio dinamico.

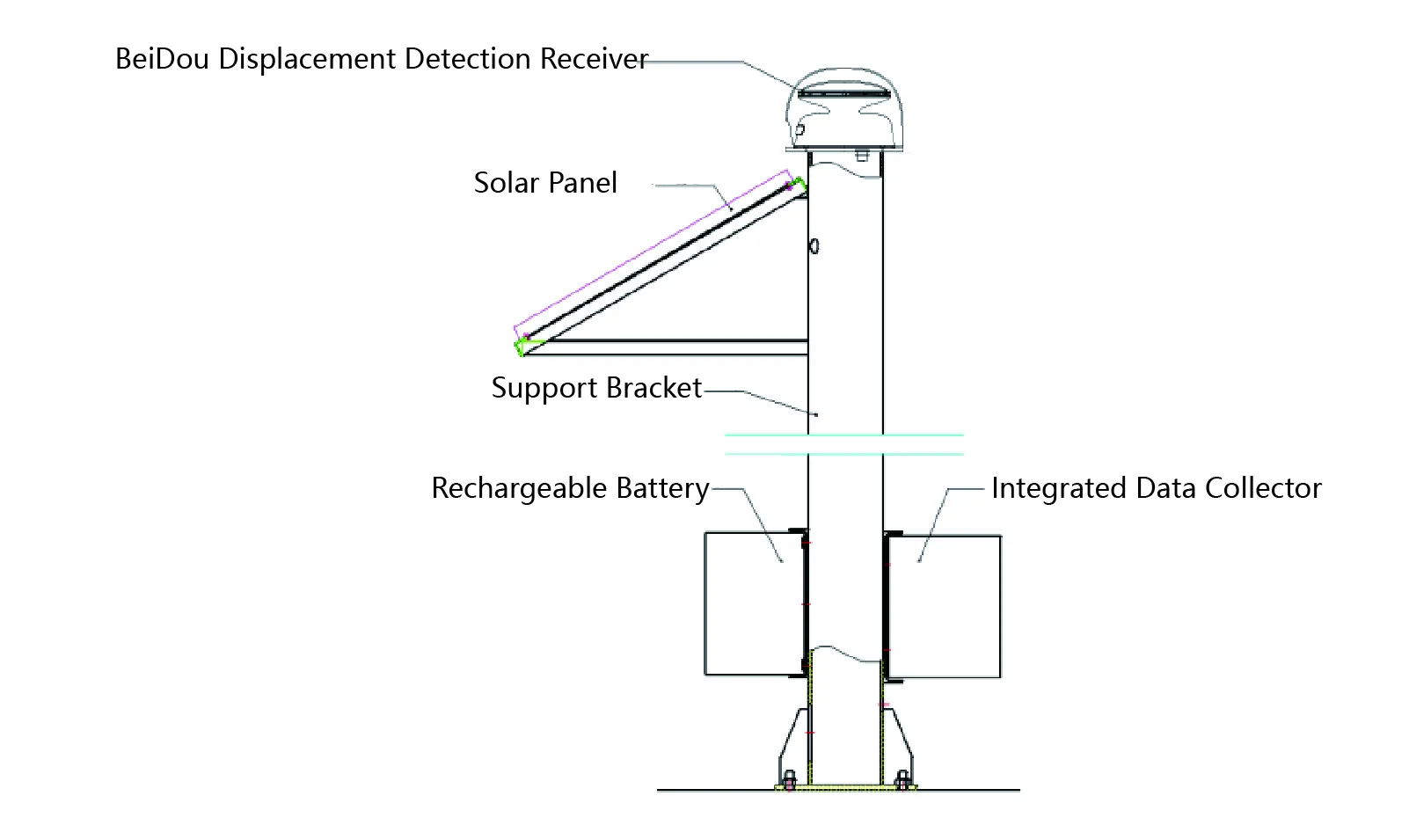

Il sistema di misurazione dello spostamento remoto GPS è costituito da un localizzatore GNSS (sistema completo), staffa di montaggio, pannelli solari, batterie, ecc.

2.Principio di sistema:

Un sistema composto da più strumenti di posizionamento misura le rispettive posizioni eseguendo al contempo calcoli differenziali coordinati attraverso il collegamento reciproco, consentendo misurazioni dello spostamento relativo ad alta precisione. In tali progetti di ingegneria, il localizzatore può essere disposto allo stesso modo con il punto di riferimento, il punto di prova, ottenendo il valore di modifica della posizione ad alta precisione del punto di prova rispetto al punto di riferimento.

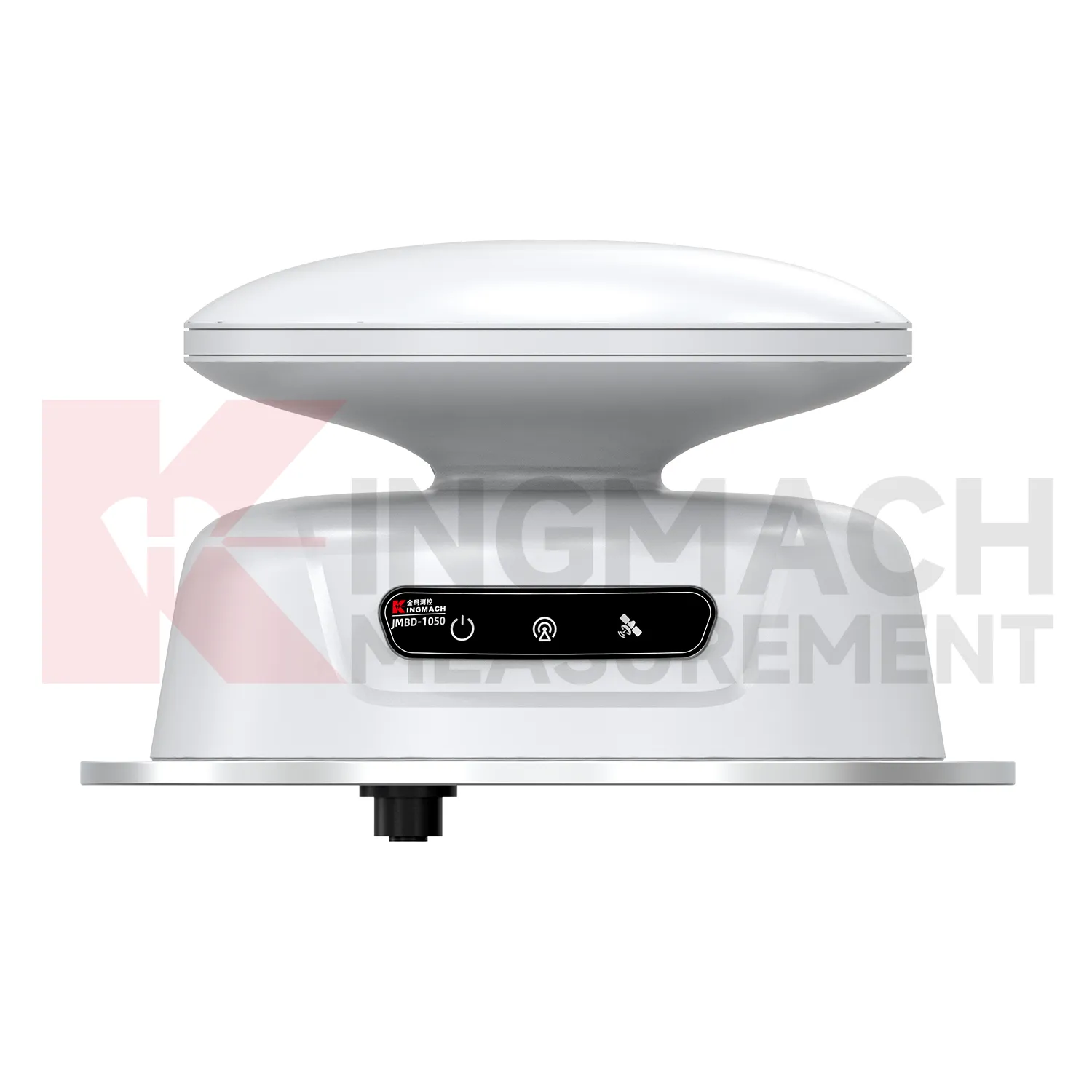

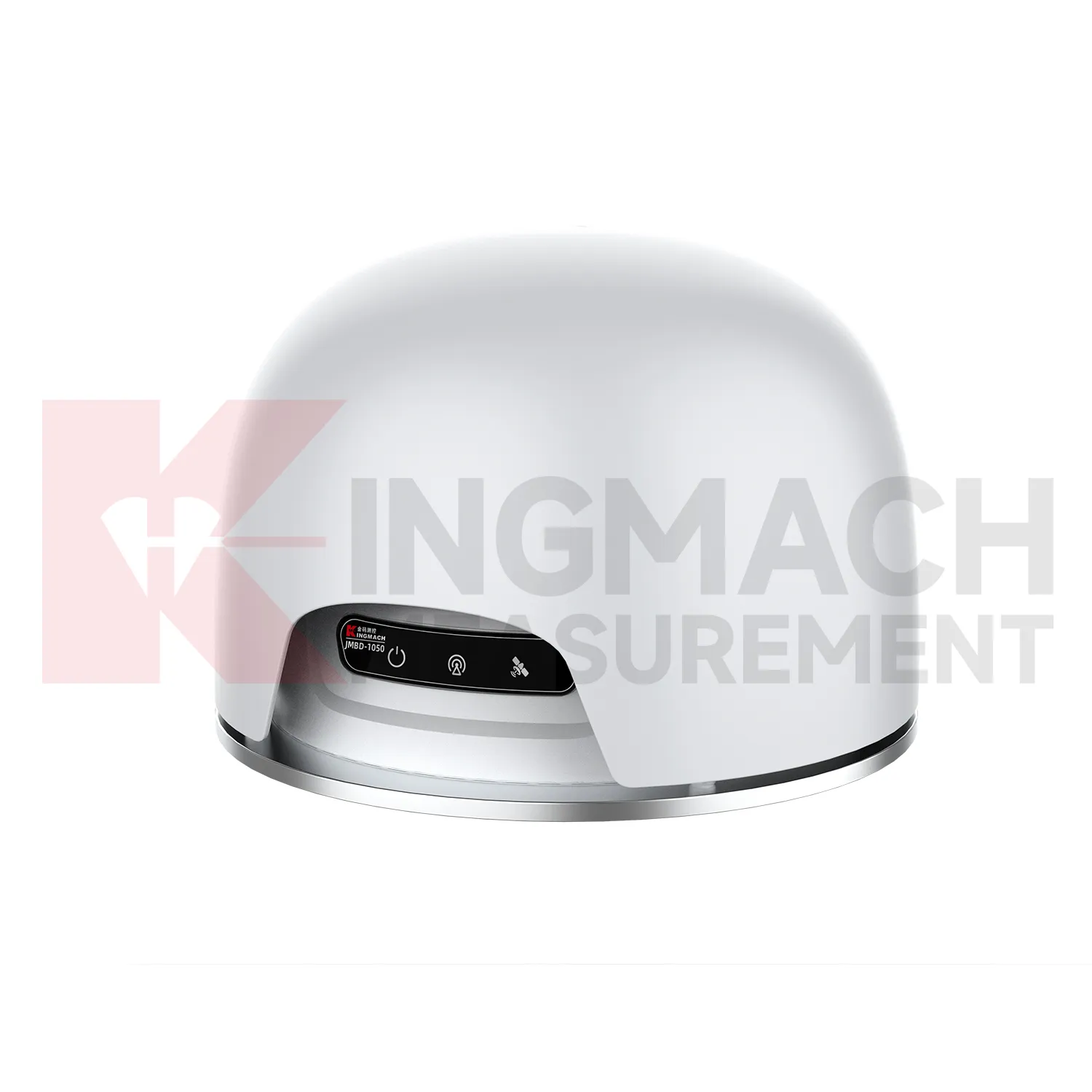

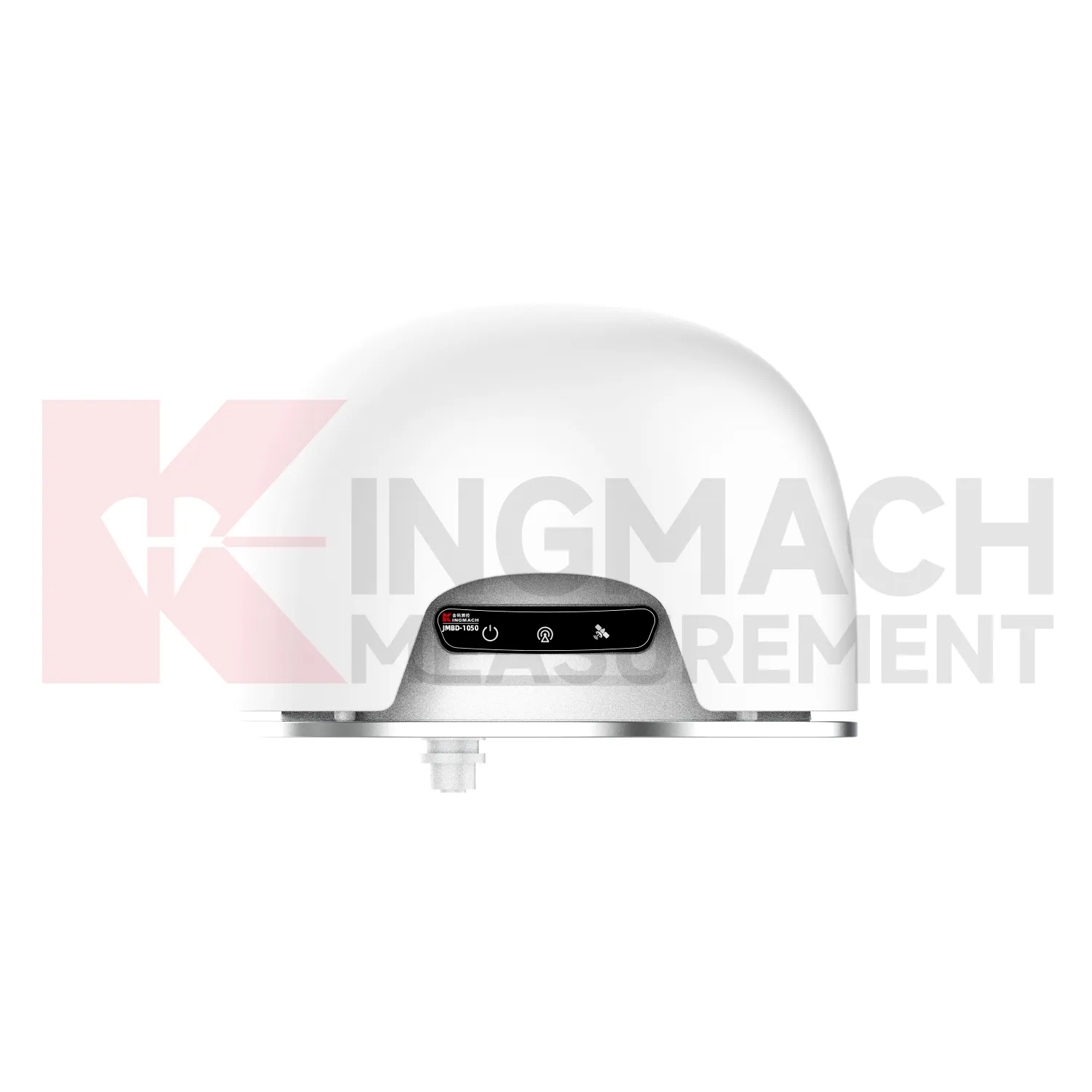

Aspetto del prodotto:

Il pannello host JMBD-1050 include 3 indicatori e 1 interfaccia.

1. Indicatore luminoso di alimentazione: illuminato indica che l'alimentazione è collegata;

Indicatore luminoso 2.4G: illuminato indica la normale comunicazione di rete 4G;

3. Indicatore luminoso di posizionamento GNSS: illuminato indica un posizionamento riuscito;

4. Interfaccia di alimentazione e interfaccia di comunicazione RS485.

Applicazioni

Viene ampiamente applicato in campi ingegneristici come pendii, ferrovie ad alta velocità, ponti, edifici, miniere e dighe per ottenere misurazioni precise dei cambiamenti di spostamento relativo strutturale.

Specifiche
